제품 상세 정보:
|
| 타입: | 10Gbps CSFP+ 송수신기 | 자료 비율(gbp): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| 폼 팩터: | CSFP+ | 사고 방식(Ch1): | TX1310nm/RX1270nm |
| 사고 방식(Ch2): | TX1270nm/RX1330nm | 성분: | DFB+PIN |
| 전송: | 20 킬로미터 | DOM / DDM: | 지원받습니다 |
| 키워드: | 2 섬유 BIDI 송수신기 20 킬로미터 | ||
| 강조하다: | 10G 소형 SFP,DOM 소형 SFP,듀얼 BIDI 송수신기 |
||

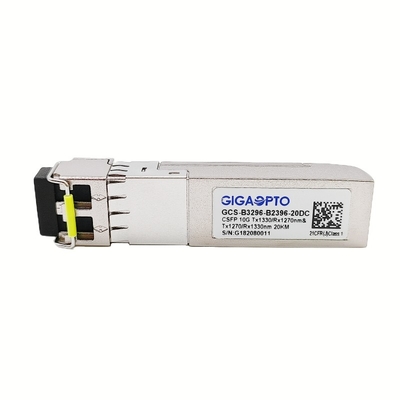

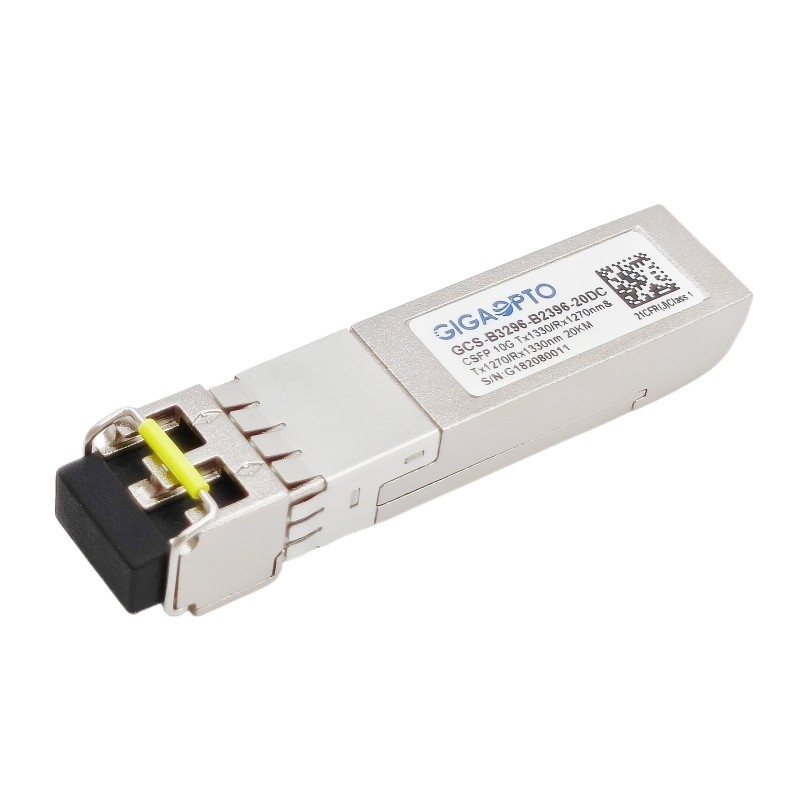

10.3Gbps 2 섬유 계약 SFP+ 송수신기 Ch1-TX1330RX1270 Ch2-TX1270RX1330 20 킬로미터 LC SM
기술
GCS-B3296-B2396-20DC 송수신기는 1270/1330 nm 송신기와 1330/1270 nm 수신기를 이용하여 IEEE 802.3ae 10GBASE BX와 같은 양방향이 일련 광 데이터 통신을 위한 작은 폼 팩터 플러그로 접속 가능한 모듈입니다.
항구마다 두개의 독립적 양방향성 채널을 허락하면서, 이 CSFP+ 송수신기는 10GBASE LR와 광섬유 채널에 대한 소형 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2로 완전히 순응합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다.디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
상술
| 상품 이름 | 10G CSFP+ 송수신기 | 약속 어음 | GCS-B3296-B2396-20DC |
| 폼 팩터 | CSFP+ | 타입 | 양방향성인 2개 섬유 |
| 비트율 (CH1 / CH2)) | 10.3Gbps/10.3Gbps | 레인 총수 | 2x (Tx / Rx) |
| 전송 | 20 킬로미터 | 인터페이스 | LC 두 부분으로 된 UPC |
| 중심 파장 (CH1) | TX1330nm/RX1270nm | 중심 파장 (CH2) | TX1270nm/RX1330 |
| 전원접압 | (전형적인) +3.3V | 전력 소모 | ≤ 2.0W |
| 송신기 타입 (CH1/CH2) | DFB | 수신기 유형 (CH1/CH2) | PIN+TIA |
| 채널 당 송신 전력 | - 2~ +3dBm | 채널 당 RX 민감도 | < -13dBm=""> |
| 소광비 | > 3.5dB | RX 포화 | > 0.5dBm |
| 광학 예산 (dB) | 11dB | 디지털 진단상의 | 지원 |
| 환경 온도 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 30 그램 | |
| 순응성 | 10G 이더넷 링크, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 |
| 9 um 코어 직경 SMF | Ｌ | 20 | 킬로미터 | ||
| 자료 비율 | 1.25 | 10.3 | 그비피스 | ||
| 송신기 | |||||
| 중심 파장 | λC | 1260 | 1270 | 1280 | 별거 안 해 |
| 스펙트럼 폭 (-20dB) | Δλ | 1 | 별거 안 해 | ||
| 평균 출력 Power*(note3) | 입을 삐죽거리기 | -2 | 3 | 데이터 베이스 관리 프로그램 | |
| 1250Mbps에 있는 소광비 | ER | 3.5 | dB | ||
| 인접 모드 억제율 | SMSR | 30 | dB | ||
| 송신기와 분산 페널티 | TDP | 2 | dB | ||
| 떨어져서 송신기의 평균 마력 | -30 | 데이터 베이스 관리 프로그램 | |||
| 수신기 | |||||
| 중심 파장 | λC | 1320 | 1330 | 1340 | 별거 안 해 |
| 수신기 Sensitivity*(note4) | 프민 | -13 | 데이터 베이스 관리 프로그램 | ||
| 수신기 과부담 | 피맥스 | 0.5 | 데이터 베이스 관리 프로그램 | ||
| 반사 특성 | 12 | dB | |||
| LOS 인가 해제 | LOSD | -14 | 데이터 베이스 관리 프로그램 | ||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||
Note3 : 출력은 9/125μm 단일 모드 빛 섬유에 결합됩니다.
Note4 : 10.3125Gbps에 가장 나쁜 ER, BER 1E-12 이하과 PRBS 231-1으로 측정됩니다.
기계적인 차원
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
