제품 상세 정보:
|
| 상품 종류: | 소형 SFP | 자료 비율: | 1.25Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1490nm |
| 전송: | 20 킬로미터 | 케이블 유형: | SMF |
| 키워드: | 1.25G CSFP 광 파이버 트랜시버 | ||
| 강조하다: | SFP CSFP,1.25G CSFP,듀얼 BIDI 소형 SFP |
||

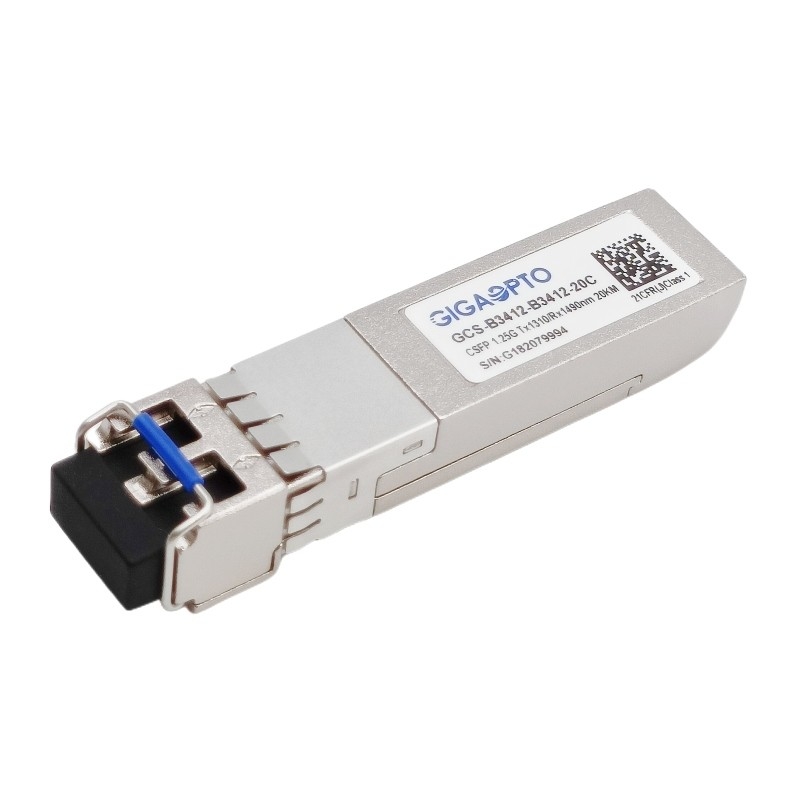

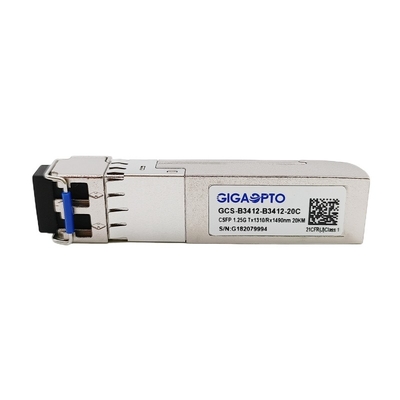

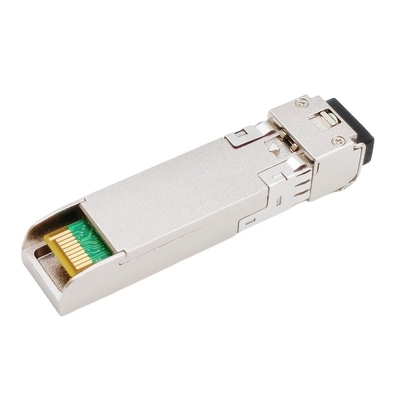

1.25G 소형 SFP (CSFP) 듀얼 BIDI TX1310nm RX1490nm 20 킬로미터 LC DOM
기술
이 1000Base 2 섬유 양방향이 소형 SFP 송수신기는 똑같은 기계 형태 요인이 공항마다 두개의 독립적 양방향성 채널을 허락하면서 SFP에 대한 버전입니다. 그것은 표준 단일 모드 섬유보다 TX1310nm/RX1490nm의 공칭 파장을 사용하는 20 킬로미터 링크를 제공하면서, 고밀도 기가비트 Ethernet/1G 광섬유 채널 적용성에 사용하도록 설계됩니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 MSA SFF-8472에 명시된 I2C 시리즈 버스를 통해 이용 가능합니다. 송신기 섹션은 국제 안전 기준 IEC 60825에 따라 다중 양자 우물 1310nm DFB레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 1490nm 검출기 전치증폭기 (IDP)를 사용합니다.
CSFP 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 SFF-8472를 압축하도록 완전히 순응합니다.
상술
| 적합렬 | 섬유 CSFP 송수신기 | 부품번호 | GCS-B3412-B3412-20C |
| 폼 팩터 | CSFP | 타입 | 2x 비디 LX |
| 자료 비율 | 1.25G/1.25G | 레인 총수 | 2x (Tx/Rx) |
| 거리 | 20 킬로미터 | 연결기 | 2x LC 단체 |
| TX 사고 방식 | 2x 1310nm | RX 사고 방식 | 2x 1490nm |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.3W |
| 송신기 타입 / 레인 | FP | 수신기 유형 / 레인 | 핀 |
| 송신기 출력 전력 | -9 ~ -3dBm | 수신기 감도 | < -22dBm=""> |
| 소광비 | > 9dB | 입력 과부하 | > -3dBm |
| 전력 예산 (dB) | 13dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 순응성 | 1000Base BX20 IEEE802.3ah, CE, 등급 1 FDA와 순응한 IEC60825-1 레이저 안전, CSFP MSA 선택 2, IEEE 802.3z, 로에스, SFF-8472 | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 소비 전력 | 1.32 | Ｗ | ||||
| 공급전류 | Icc | 400 | 마 | |||
| 송신기 | ||||||
| 단일단부 입력 전압 허용 오차 | -0.3 | 4.0 | Ｖ | |||
| 차별적 입력 전압 스윙 | Vin, 피피 | 200 | 2400 | 음피피 | ||
| 차동 입력 임피던스 | 신 | 90 | 100 | 110 | 오옴 | |
| 전송 드이사벨은 타임즈 지를 주장합니다 | 5 | 우리 | ||||
| 불 가능 전압을 전하세요 | 프디스 | Vcc-1.3 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | 벤 | Vee-0.3 | 0.8 | Ｖ | ||
| 수신기 | ||||||
| 차별적 출력 전압 스윙 | 출력전압, 피피 | 500 | 900 | 음피피 | ||
| 차동 출력 임피던스 | 즈아웃 | 90 | 100 | 110 | 오옴 | |
| 데이터 출력은 강하 시간 /를 상승시킵니다 | Tr / 트프 | 100 | 추신 |
그렇게 하기 위한 20% 80% |
||
| LOS는 전압을 주장합니다 | 프로시 | Vcc-1.3 | 프크크 | Ｖ | ||
| LOS 인가 해제 전압 | 프로들 | Vee-0.3 | 0.8 | Ｖ | ||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 송신기 | ||||||
| 중심 파장 | λC | 1260 | 1310 | 1360 | 별거 안 해 | |
| 스펙트럼 대역폭(RMS) | σ | 3.5 | 별거 안 해 | |||
| 인접 모드 억제율 | SMSR | 30 | dB | |||
| 평균 광 출력 | PAVG | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |
| 흡광 비율 | ER | 9 | dB | |||
| X 오프 출력 전원 | 포트 | -45 | 데이터 베이스 관리 프로그램 | |||
| 송신기 아이 마스크 | 802.3z (등급 1 레이저 안전)로 순응합니다 | 2 | ||||
| 수신기 | ||||||
| 중심 파장 | λC | 1470 | 1490 | 1510 | 별거 안 해 | |
| 수신기 감도 (평균 마력) | Sen. | -20 | 데이터 베이스 관리 프로그램 | 3 | ||
| 입력 포화출력 (과부담) | 프스아트 | -3 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | LOSA | -36 | dB | 4 | ||
| LOS 인가 해제 | LOSD | -21 | 데이터 베이스 관리 프로그램 | 4 | ||
| LOS 이력현상 | LOSH | 0.5 | 2 | 6 | 데이터 베이스 관리 프로그램 | |
기록 :
1. 2^7-1 비제로 복귀 PRBS 패턴에 있는 방법
2. 송신기 아이 마스크 정의.
3. 조명 공급원 1310nm, ER=9dB로 측정됩니다 ; BER =<10>
핀 할당과 핀 설명
호스트 보드 커넥터 블록 핀 번호와 이름의 다이어그램
| 핀 | 이름 | 명칭 / 기술 | 기록 |
| 1 | V자형입니다 | 송신기 땅 | VEE는 내부로 SFP 모듈 내에 연결될 수 있습니다 |
|
2 |
TX는 실패합니다 |
송신기 결점. |
TX 결점은 개방 컬렉터 / 출력된 드레인이며, 그것이 호스트 보드에 4.7K- 10K 저항기로 끌어 올려져야 합니다. 더 많은 정보를 원하면 주기 1 |
| 3 | tx1_disable | Ch A의 송신기 드이사벨 | 모듈 채널 A는 기능을 못하게 합니다 |
|
4 |
MOD DEF2 |
2선 와이어 접면 데이터 |
2개 와이어 시리얼 id 인터페이스, SDA |
| 5 | MOD DEF1 | 2선 와이어 인터페이스 클럭 | 2개 와이어 시리얼 id 인터페이스, SCL |
| 6 | TD2- | Ch 비의 인버트된 전송 데이터 입력 | 이것들은 차동 송신기 풋옵션입니다. 그들은 모듈 안에서 100 차별적 종결과 ac-결합, 차동 라인입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다 |
|
7 |
TD2+ |
Ch 비의 데이터 입력을 전하세요 |
|
|
8 |
LOS1 |
Ch A의 신호 손실 |
신호 손실 탐색되는 기능. 더 많은 정보를 원하면 기록 2. |
| 9 | RD2+ | Ch 비의 수신 데이터 출력 | 이것들은 차별적 수신기 출력입니다. 그들은 AC이 사용자 SERDES에 100(differential)로 종결되어야 한 100개의 차동 라인을 연결했다는 것 입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다. |
|
10 |
RD2- |
Ch 비의 인버트된 수신 데이터 출력 |
|
|
11 |
V자형입니다 |
송수신기 땅 |
VEE는 내부로 SFP 모듈 내에 연결될 수 있습니다. |
|
12 |
RD1- |
Ch A의 인버트된 수신 데이터 출력 | 이것들은 차별적 수신기 출력입니다. 그들은 AC이 사용자 SERDES에 100(differential)로 종결되어야 한 100개의 차동 라인을 연결했다는 것 입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다. |
|
13 |
RD1+ |
Ch A의 수신 데이터 출력 |
|
|
14 |
LOS2 |
CH 비의 신호 손실 |
신호 손실 탐색되는 기능. 더 많은 정보를 원하면 기록 2. |
| 15 | VCCR | 수신기 전력 | 3.3V± 5%. 더 많은 정보를 원하면 기록 3 |
|
16 |
VCCT |
송신기 전력 |
3.3V± 5%. 더 많은 정보를 원하면 기록 3 |
| 17 | tx2_disable | Ch 비의 송신기 드이사벨 | 모듈 채널 비는 기능을 못하게 합니다 |
|
18 |
TD1+ |
Ch A의 데이터 입력을 전하세요 |
이것들은 차동 송신기 풋옵션입니다. 그들은 모듈 안에서 100 차별적 종결과 ac-결합 차동 라인입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다 |
|
19 |
TD1- |
Ch A의 인버트된 전송 데이터 입력 | |
|
20 |
V자형입니다 |
송수신기 땅 |
VEE는 내부로 SFP 모듈 내에 연결될 수 있습니다. |
기록 :
1. 높을 때, 출력은 채널 A 또는 채널 B에서 또한 몇몇 종류의 레이저 결점을 보여줍니다. 진행자는 채널 ３등공사를 세부 사항에게 읽어줄 것입니다 : 채널 A 조건 비트 2로부터의 TX 결점은 [A2H에 설정됩니다 :110]; 채널 B로부터의 TX 결점은 비트 2가 있다면 [B2H에서 지세요 : 110]. 로우는 정상 작동을 보여줍니다. 로우 상태에서, 생산량은 당길 것입니다 < 0="">
2. 높을 때, 이 생산은 수신 광세기가 최악의 경우 수신기 감도보다 낮은 것을 나타냅니다 (표준 입력 사용에 의해 정의된 바와 같이). 로우는 정상 작동을 보여줍니다. 로우 상태에서, 생산량은 당길 것입니다 < 0="">
기계적인 차원
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
