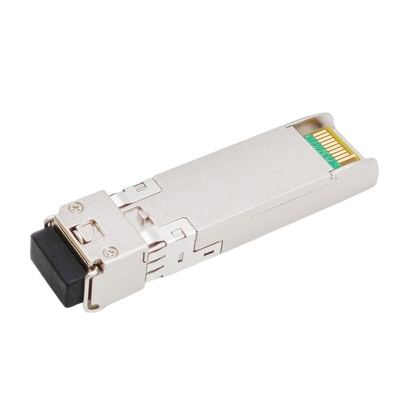

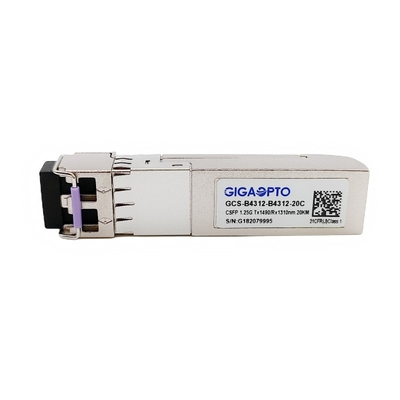

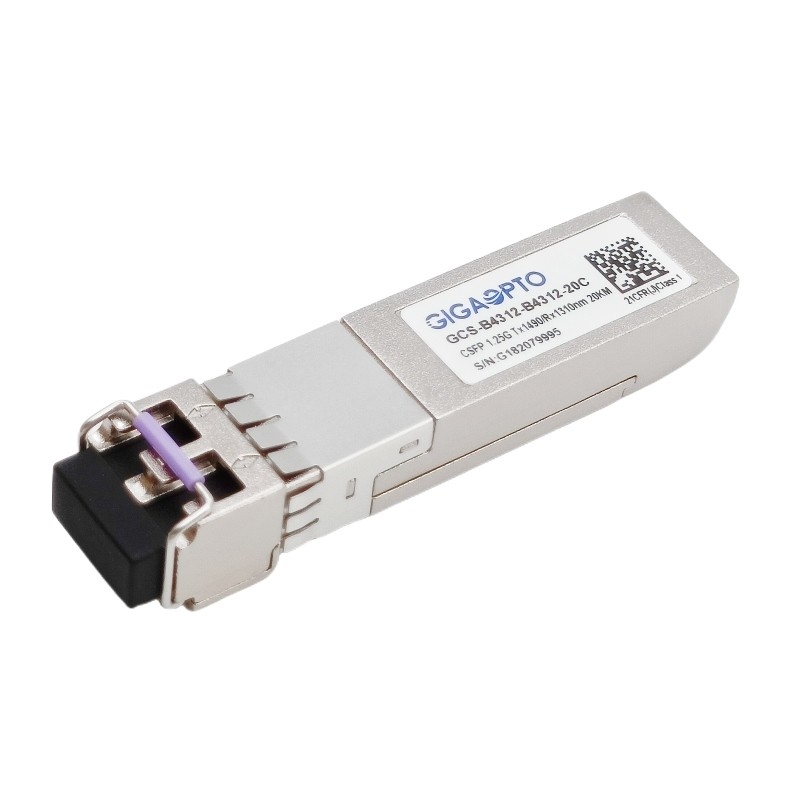

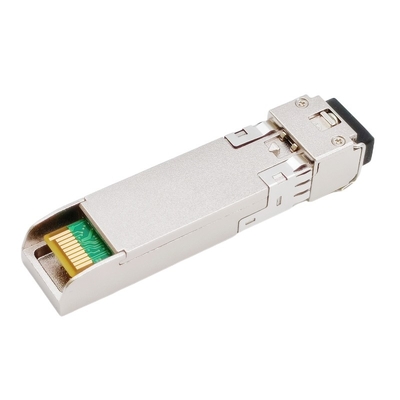

1000Base 2 채널 BIDI CSFP 송수신기 모듈 TX1490nm/RX1310nm 20 킬로미터 LC DOM
기술
네트워크 설비 비용을 줄이는 동안, CSFP BIDI LX20 송수신기는 두개의 독립적 데이터 통신 채널과 함께 있습니다, 각각 분리된 채널을 위해 이 송수신기부가 네트워크 시스템 상인이 포트 밀도와 데이터 처리량을 증가시킬 수 있게 할 대단히 믿을 만한 1490nm DFB레이저 송신기와 1310nm PIN 포토다이오드 수신기를 사용합니다.
최대 링크 최고 20까지 킬로미터의 기가비트 이더넷 (1.25Gbps)와 1G 광섬유 채널 (1.0625Gbps)가 기준 0' -70' Ｃ 온도 범위에서 작동하고, 두배 LC 인터페이스를 가지고 있을 때 이 CSFP BIDI LX20 모듈은 1.063-1.25Gbps 자료 비율과 그와 같은 애플리케이션을 지원합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. DDM / DOM 광학 진단 모니터링 기능은 I2C 인터페이스를 통해 이용 가능하고,와 함께 현재 운영 상태에 대한 진단 정보를 제공합니다.
이 CSFP BIDI LX20 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 증명된 CE/RoHS를 압축하도록 완전히 순응합니다.
상술
| 적합렬 | CSFP 양방향 송수신기 | 부품번호 | GCS-B4312-B4312-20C |
| 패키지 | CSFP | 타입 | 2x 비디 LX |
| 비트율 (그비피스) | 1.25G/1.25G | 레인 총수 | 2x (Tx/Rx) |
| 맥스 한계 | 20 킬로미터 | 인터페이스 | 듀얼 LC PC |
| (전형적인) TX 사고 방식 | 2x 1490nm | (전형적인) RX 사고 방식 | 2x 1310nm |
| 전원 전압 | (전형적인) +3.3V | 전력 소모 | ≤ 1.3W |
| 레이저 유형 | DFB | PD는 타이핑합니다 | 핀 |
| TX 출력 전원 | -9 ~ -3dBm | RX 민감도 | < -22dBm=""> |
| 소광비 | > 9dB | 과부담 | > -3dBm |
| 전력 예산 (dB) | 13dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 0.025 킬로그램 | |
| 프로토콜 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1330 | 별거 안 해 | ||||
| 수신기 감도 | -23 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -23 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 27-1 시험 패턴 @1250Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
추천된 인터페이스 회로
