제품 상세 정보:
|
| 상품 종류: | 듀얼 1000Base CSFP BIDI LX | 자료 비율: | 1.25Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1550nm |
| 성분: | FP+PIN | 케이블 길이: | 20 킬로미터 |
| 매체: | G.652 SMF | 하이라이트: | 소형 SFP 파이버 송수신기 |
| 강조하다: | BIDI CSFP,크스프피 모듈,1G SFP 송수신기 모듈 |
||

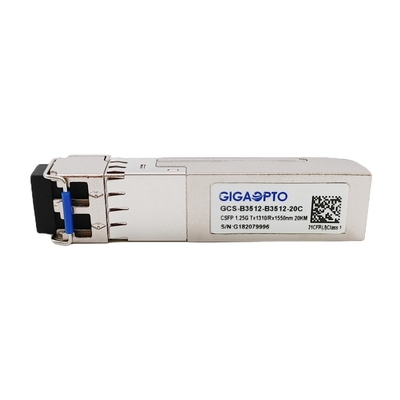

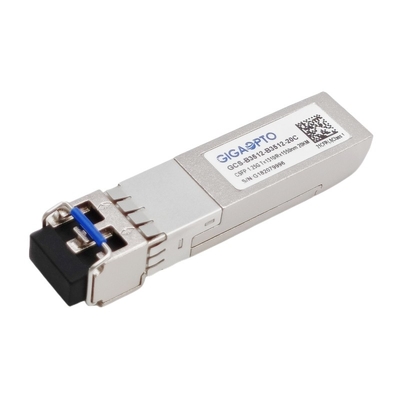

1.25G 소형 SFP (CSFP) 듀얼 비디 1310nm TX 1550 nm RX 20 킬로미터
기술
이 소형 작은 형태인자 CSFF 송수신기는 소비를 SFP 항구를 사용하면서, 그러므로 포트 밀도와 환원력을 두배로 하는 교통의 듀얼 양방향이 흐름에 요구된 항구의 절반의 수를 제공하도록 설계되고 9/125 um 단일모드 섬유 위에서 2 Ｘ 1000Mbps 최고 20까지 킬로미터를 지원합니다.
CSFP BIDI LX 송수신기는 두개의 독립적 데이터 통신 채널과 함께 있습니다, 각각 분리된 채널을 위해 이 송수신기가 대단히 믿을 만한 1310nm FP 레이저 송신기와 1550nm 안전핀 광전자다이오드 수신기를 사용합니다, 모든 모듈이 등급 1 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 SFP MSA SFF-8472에 명시된 I2C 인터페이스를 통해 이용 가능합니다.
이 CSFP LX 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 증명된 CE/RoHS를 압축하도록 완전히 순응합니다.
상술
| 적합렬 | 듀얼 1G CSFP | 부품번호 | GCS-B3512-B3512-20C |
| 패키지 | CSFP | 타입 | 2x 비디 LX |
| 비트율 (그비피스) | 2x 1.25G | 레인 총수 | 2x (Tx/Rx) |
| 최대 링크 길이 | 20 킬로미터 | 연결기 | 듀얼 LC / UPC |
| (전형적인) TX 사고 방식 | 2x 1310nm | (전형적인) RX 사고 방식 | 2x 1550nm |
| 전원 전압 | (전형적인) +3.3V | 전력 소모 | ≤ 1.3W |
| TX 성분 | FP | RX 성분 | 핀 |
| TX 평균 마력 | -9 ~ -3dBm | RX 민감도 | < -22dBm=""> |
| 소광비 | > 9dB | RX 포화 | > -3dBm |
| 광학 예산 (dB) | 13dB | DOM | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 0.025 킬로그램 | |
| 프로토콜 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | |||
| 스펙트럼 폭 (RMS) | λ | 4 | 별거 안 해 | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1480 | 1550 | 1580 | 별거 안 해 | |||
| 수신기 감도 | -23 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -23 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 27-1 시험 패턴 @1250Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
