제품 상세 정보:
|
| 타입: | 2 섬유 1G CSFP | 자료 비율(gbp): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1550nm |
| 성분: | DFB+PIN | 거리: | 40 킬로미터 |
| 온도: | 상용 | 키워드: | 1.244G CSFP 파이버 송수신기 |
| 강조하다: | 1000BASE CSFP,TX1550 CSFP,듀얼 BIDI 송수신기 |
||

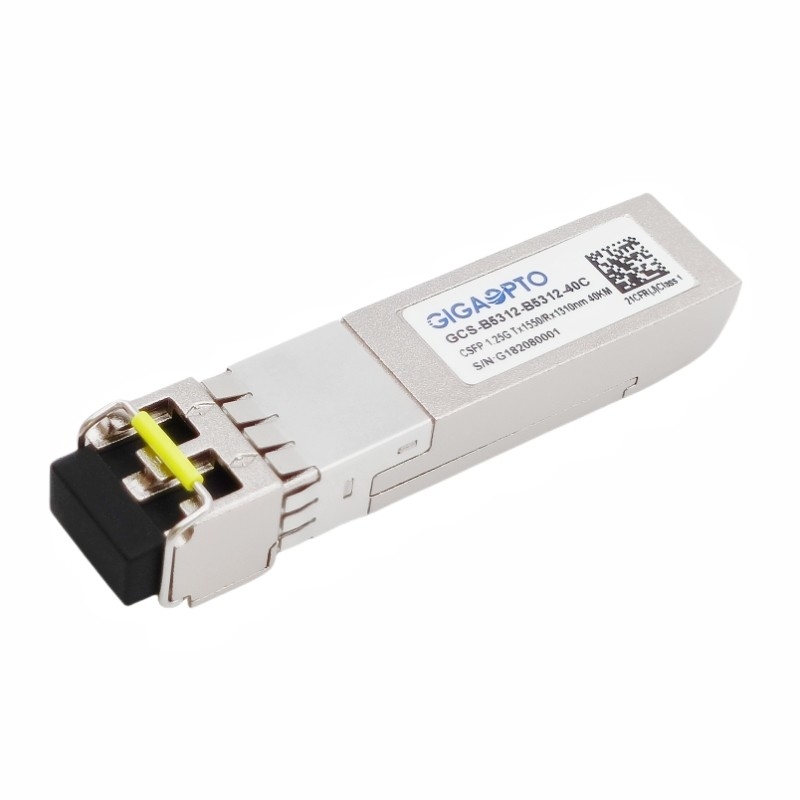

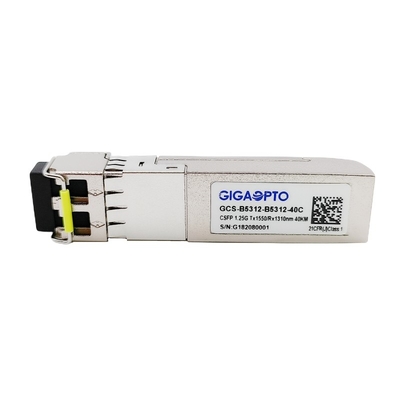

1000BASE CSFP 이원적이 BIDI 40 킬로미터 TX1550 RX1310 SM 송수신기 LC DOM
기술
이 GCS-B5312-B5312-40C CSFP 송수신기는 고성능이고 표준 온도에서 고안정성 제품 운영이라고 LC 연결기를 통해 1550nmTx/1310nmRx의 공칭 파장을 사용하는 단일 모드 빛 섬유 (SMF) 에 1000Base BX 2-채널 처리량 최고 40까지 킬로미터가 규정합니다.
각각 채널을 위해, 송수신기는 3가지 부문으로 구성됩니다 : 1550nm DFB레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 1310nm PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 소형 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요
상술
| 적합렬 | 듀얼 1000Base CSFP 송수신기 | 약속 어음 | GCS-B5312-B5312-40C |
| 패키지 | 소형 SFP | 타입 | 2 섬유 BIDI |
| 데이타율 (그비피스) | 1.244G/1.244G | 레인 총수 | 2x (Tx / Rx) |
| 한계 | 40 킬로미터 | 연결기 | LC / UPC 이중 통신 |
| TX 사고 방식 | 2x 1550nm | RX 사고 방식 | 2x 1310nm |
| 전원접압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.3W |
| TX는 타이핑합니다 | DFB | RX 타입 | 핀 |
| TX 출력 전원 | -5 ~ 0dBm | RX 민감도 | < -25dBm=""> |
| 소광비 | > 9dB | 포화 | > 0dBm |
| 전력 예산 (dB) | 20dB | DDM | 내장 |
| 환경 | 작동하는 것 : 70' Ｃ에 대한 표준 0 | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | MTBF | 1,000,000Hours | |
| 프로토콜 | 1000BASE 이더넷, 순응한 MSA, SFF-8472 | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1530 | 1550 | 1570 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1310 | 1330 | 별거 안 해 | |||
| 수신기 감도 | -25 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -27 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -40 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @1244Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
