제품 상세 정보:
|
| 상품 이름: | 가벼운 40GBASE ER4 | 자료 비율: | 44.8Gbps |
|---|---|---|---|
| 폼 팩터: | QSFP+ | 사고 방식: | CWDM (1270nm-1330nm) |
| 성분: | DFB / APD | 한계: | 30 킬로미터 |
| DDM / DOM: | 지원받습니다 | OEM / ODM: | 지원받습니다 |
| 하이라이트: | QSFP+ 40G ER4 가벼운 30KM, 40GBASE-ER4 가벼운 30KM LC DOM | ||
| 강조하다: | DOM LC 광 전송부,1310nm LC 광 전송부,QSFP+ LC 송수신기 모듈 |
||

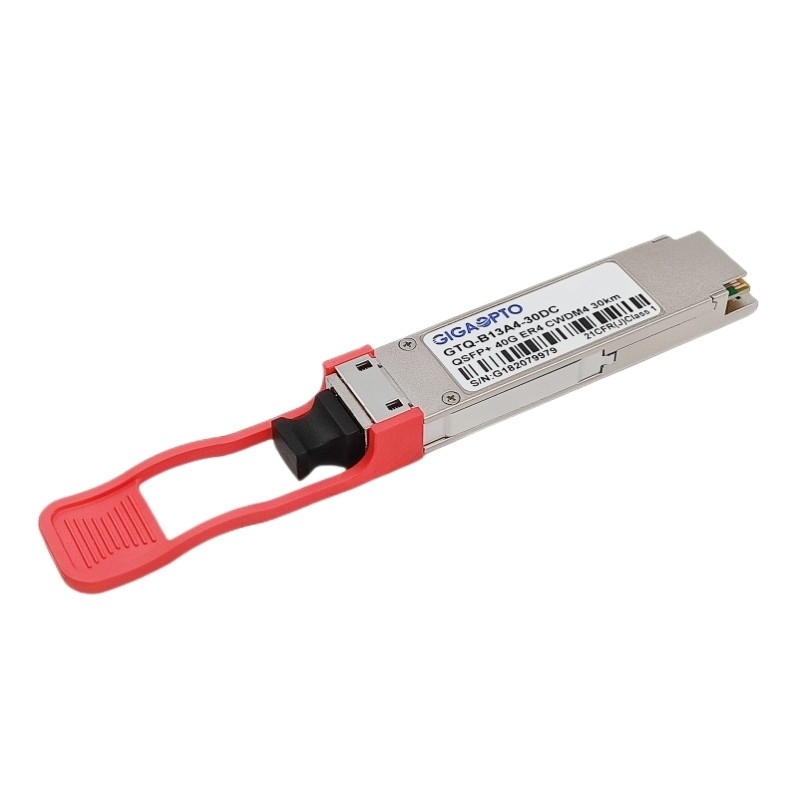

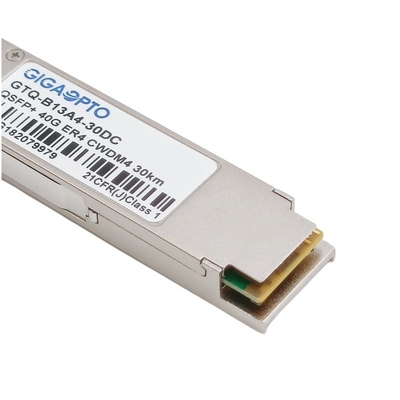

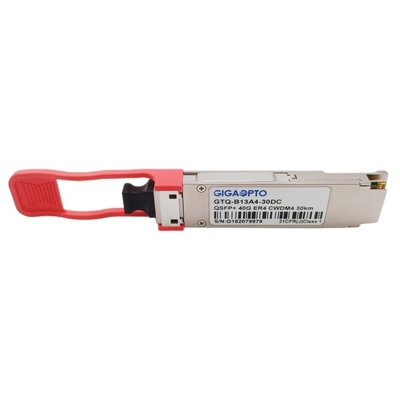

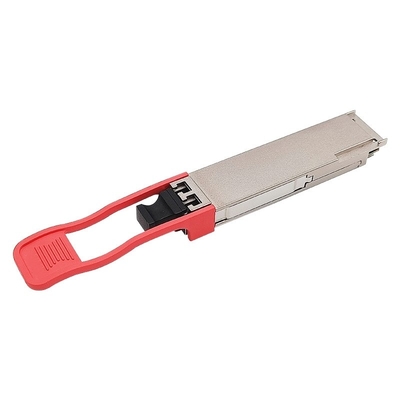

이더넷과 데이타 센터를 위한 일반적 적합한 QSFP+ 40GBASE ER4 가벼운 30KM 1310nm SMF LC DOM 광 송수신기 모듈
기술
이 GTQ-B13A4-30DC 40GBASE ER4 가볍 송수신기 모듈은 단일모드 섬유 (SMF) 위에서 40GBASE 이더넷 처리량 최고 30까지 킬로미터에 사용하기 위해 설계됩니다.이 송수신기는 IEEE 802.3bm 40GBASE-ER4 표준인 QSFP+ MSA로 순응합니다.
모듈은 4 CWDM 광 신호로 10Gb/s 전기적 데이터의 4개 입력 채널을 변환하고, 40Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로, 수신부에, 모듈은 광학적으로 4CWDM 채널 신호로의 40Gb/s 입력을 역다중화처리하고, 4개의 채널 출력 전기적 데이터로 그들을 변환합니다. 4의 중심 파장은 국제 전기통신 규격 위원회 G694.2에서 규정된 CWDM 파장 그리드의 회원들로서 CWDM 채널은 1271, 1291, 1311과 1331nm입니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
상술
| 패키지 | QSFP+ | 자료 비율 | 40Gbps (4×10Gbps) |
| 중심 파장 | 1271/1291/1311/1331nm | 맥스 케이블 거리 | 30 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 매체 유형 | SMF |
| 송신기 타입 | 4 CWDM 비냉각 DFB | 수신기 유형 | APD |
| TX 출력 전원 | - 3.7~4.5dBm | 수신기 감도 | <-18dbm> |
| 광 예산 | 14.3 dB | Rx 과부담 | >-1.5 dB |
| 디지털 진단상의 | 지원받습니다 | 소광비 | >3.5 dB |
| OEM / ODM | 지원받습니다 | 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 보증 | 3년 | 프로토콜 | QSFP+ MSA, IEEE 802.3bm |
특징
애플리케이션
표준
우리의 40GBASE의 더 많은 것을 위해 송수신기 시리즈는 미안하지만, 다음과 같은 양식을 언급합니다
| 약속 어음 | 기술 | 파장 | 한계 | 섬유형 | 송신 전력 (dBm) | Rx SEN. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-B08A4-02DC | 40G SR 비디 | 850/900nm | 150m | MMF | -4~5 | <-11> |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11> |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4 킬로미터 | SMF | -5.5~1.5 | <-11> |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | MMF / SMF | -7~4.3/-10~2.3 | <-10> |
| GTQ-L13A4-02DC | 가벼운 40G LR4 | 1310nm CWDM | 2 킬로미터 | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10 킬로미터 | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10 킬로미터 | SMF | -6~-1 | <-14> |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20 킬로미터 | SMF | -4.5~2.3 | <-12> |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40 킬로미터 | SMF | -2.7~4.5 | <-21> |
| GTQ-M13A4-02DC | 가벼운 40G PSM4 | 1310nm | 2 킬로미터 | SMF | -6~-1 | <-14> |
| GTQ-B13A4-30DC | 가벼운 40G ER4 | 1310nm CWDM | 30 킬로미터 | SMF | -3.7~4.5 | <-18> |
| 기록 | OEM / ODM은 지원했습니다 | |||||
