제품 상세 정보:
|
| 상품 이름: | 40G SR BD | 비트율: | 40Gbps |
|---|---|---|---|
| 폼 팩터: | QSFP+ | 사고 방식: | 832nm - 918nm |
| 파이버 전송: | 150m@OM4/100m@OM3 | 인터페이스: | 이중 통신 LC 수용부 |
| 하이라이트: | 40GBASE-SR4 QSFP+ MMF 832nm - 918nm VCSEL 150M 듀얼 LC | ||
| 강조하다: | 비디 QSFP+ 광 전송부,40GBASE SR QSFP+ 광 전송부,918nm MMF 모듈 |
||

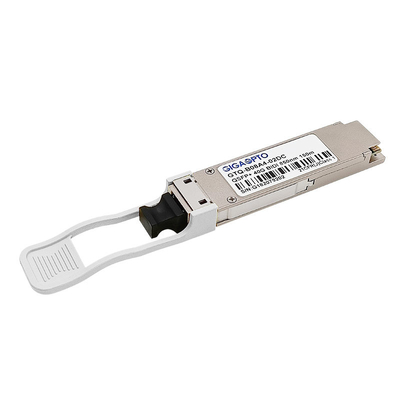

이더넷과 데이타 센터를 위한 40GBASE-SR 양방향인 QSFP+ 두 부분으로 된 LC MMF 광 송수신기 모듈
기술

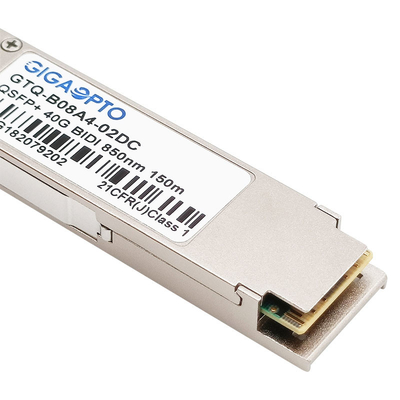

기가옵투의 GTQ-B08A4-02DC QSFP+ SR 양방향 (BiDi) 송수신기 모듈은 짧은 거리 데이터 통신과 연결 적용을 위한 두 부분으로 된 LC 연결자 인터페이스가 멀티 모드 광섬유 (MMF)를 사용하면서 끼워 넣을 수 있는 광 전송부입니다.
QSFP+ 40Gbps 비디 송수신기는 내부로 송신하는 두개 20Gb/s 전기적 채널로의 XLPPI 4x10G 인터페이스를 다중송신하고 양방향이 광섬유를 사용하여 단순한 LC 섬유 위에서 광학적으로 각각 받습니다. 이것은 두 부분으로 된 LC 케이블로의 40Gbps의 집합 대역폭의 결과를 초래합니다.
40G가 어떠한 섬유도 추가할 필요 없이 똑같은 시설을 10G (10GBASE SR)로 이용하여 배치될 수 있게 허락하는 동안 그것은 두 부분으로 된 MMF 케이블 위에서 40Gbps 연결을 지원합니다.
그것은 LC 연결기보다 832nm 내지 918nm 사고 방식을 사용하여 OM4 멀티 모드 광섬유 (MMF) 위에서 최고 150m에 도달할 수 있습니다.
이 40G SR4 BD 송수신기는 고밀도와 저 소비 전력에게 데이타 센터, 높은 성능 컴퓨팅 네트워킹, 엔터프라이즈 핵심과 분포 층 응용을 위한 40GBASE 이더넷 솔루션을 제공합니다.
그것은 QSFP+ MSA, IEEE 802.3ba-2010으로 완전히 순응합니다.
상술
| 패키지 | QSFP+ | 자료 비율 (그비피스) | 40Gbps |
| 중심 파장 | 832nm ~ 918nm | 유선 통신 | 150m@OM4/100m@OM3 |
| 인터페이스 | LC 이중 통신 | 케이블 유형 | MMF |
| 송신기 타입 | VCSEL 850/900nm | 수신기 유형 | 핀 |
| 레인 당 송신 전력 | - 4~5dBm | 레인 당 RX 민감도 | <-11> |
| 전력 예산 | 6dB | 소광비 | >3.5dB |
| 전력 소모 | ≤3.5W | CDR | 없이 |
| DDM / DOM | 이용 불가능 | 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| FEC 기능 | 지원받습니다 | OEM / ODM | 지원받습니다 |
| 프로토콜 | 40G 이더넷, IEEE802.3ba-2010, 순응한 MSA | ||
| 순응성 | 국제전기기술위원회 / EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10과 1040.11,RoHS | ||
특징
애플리케이션
표준
전기 특성 (70 'Ｃ에 대한 TOP = 0, 3.47 볼트에 VCC = 3.13)
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 채널 당 자료 비율 | - |
10.312 5 |
11.2 | 그비피스 | ||
| 소비 전력 | - | 2.5 | 3.5 | Ｗ | ||
| 공급전류 | Icc | 0.75 | 1.0 | A | ||
| 입출력 전압 높은 것을 제어하세요 | VIH | 2.0 | 프크크 | Ｖ | ||
| 입출력 저전압을 제어하세요 | VIL | 0 | 0.7 | Ｖ | ||
| 상호 채널 뒤틀림 | 쯧쯧 혀를 차세요 | 150 | Ps | |||
| RESETL 지속 기간 | 10 | 미국 | ||||
| RESETL 인가 해제 시간 | 100 | 부인 | ||||
| 전원 켬 타임즈 지 | 100 | 부인 | ||||
| 송신기 | ||||||
|
단일단 형태 출력 전압 허용한도 |
0.3 | 4 | Ｖ | 1 | ||
|
커먼 모드 전압 허용한도 |
15 | mV | ||||
| 입력 디프 전압을 전하세요 | VI | 120 | 1200 | mV | ||
| 입력 디프 임피던스를 전하세요 | 신 | 80 | 100 | 120 | ||
| 데이터 종속 입력 지터 | DDJ | 0.1 | UI | |||
| 데이터 입력 전체 지터 | TJ | 0.28 | UI | |||
| 수신기 | ||||||
| 단일단 형태 출력 전압 | 0.3 | 4 | Ｖ | |||
| 허용한도 | ||||||
| Rx 출력 디프 전압 | 보 | 600 | 800 | mV | ||
| Rx 출력 상승과 하락 전압 | Tr / 트프 | 35 | 추신 | 1 | ||
| 전체 지터 | TJ | 0.7 | UI | |||
| 결정적 지터 | DJ | 0.42 | UI | |||
광섬유 변수 (70 'Ｃ에 대한 TOP = 0, 3.6 볼트에 VCC = 3.0)
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 레프. |
| 송신기 | ||||||
| 광 파장 CH1 | λ | 832 | 850 | 868 | 별거 안 해 | |
| 광 파장 CH2 | λ | 882 | 900 | 918 | 별거 안 해 | |
| RMS 스펙트럼 폭 | Pm | 0.5 | 0.65 | 별거 안 해 | ||
| 채널 당 평균 광 출력 | 파브그 | -4 | -2.5 | +5.0 | 데이터 베이스 관리 프로그램 | |
| 채널 당 전원에서 떨어져 있는 레이저 | 포트 | -30 | 데이터 베이스 관리 프로그램 | |||
| 흡광 비율 | ER | 3.5 | dB | |||
| 상대 강도 잡음 | 린 | -128 |
dB/H Ｚ |
1 | ||
| 광 궤환 손실 허용한도 | 12 | dB | ||||
| 수신기 | ||||||
| 광학 중심 파장 CH1 | λ | 882 | 900 | 918 | 별거 안 해 | |
| 광학 중심 파장 CH2 | λ | 832 | 850 | 868 | 별거 안 해 | |
| 채널 당 수신기 감도 | Ｒ | -11 | 데이터 베이스 관리 프로그램 | |||
| 최대 입력 전원 | PMAX | +0.5 | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | 르르크스 | -12 | dB | |||
| LOS 인가 해제 | LOSD | -14 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | dB | |||
기록
1. 12dB 반영
호환성
기가옵투는 100G까지 모든 범위의 광 전송부를 제조하고 저장합니다. 우리의 광 송수신기 모듈의 모두는 목표 스위치 환경 과의 호환성을위해 품질 시험되고, 시스코, 브로케이드, HP, 쥬니퍼, HW, 알카텔 루센트, 극도, 수염, Force10, D-링크, 3Com, 기타 등등과 같은 주요 브랜드로 적합한 100%입니다 그리고 3년 보증을 제공하세요.
이 GTQ-B08A4-02DC 40G SR BD 송수신기를 위해 미안하지만, 약속 어음 통신표를 언급하세요. 만약 당신이 더 호환성을 필요로 하면, 우리에게 알려드리기를 주저하지 마세요.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTQ-B08A4-02DC | 수염 | QSFP-40G-srbd |
| 시스코 | QSFP-40G-sr-bd | 쥬니퍼 | JNP-QSFPP-40G-bxsr |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-sr-bd |
기계적인 차원
우리의 40GBASE의 더 많은 것을 위해 송수신기 시리즈는 미안하지만, 다음과 같은 양식을 언급합니다
| 약속 어음 | 기술 | 한계 | TX / RX | 송신 전력 (dBm) | Rx SEN. (dBm) | 연결기 |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL / 핀 | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR 비디 | 150m | 850/900nm VCSEL / 핀 | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL / 핀 | -7.5~0 | <-9> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1.4 킬로미터 | 1310nm FP / 핀 | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB / 핀 | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 가벼운 40G LR4 | 2 킬로미터 | CWDM DFB / 핀 | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10 킬로미터 | CWDM DFB / 핀 | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10 킬로미터 | 1310nm DFB / 핀 | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20 킬로미터 | CWDM DFB / 핀 | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40 킬로미터 | CWDM DFB / APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 가벼운 40G PSM4 | 2 킬로미터 | 1310nm DFB / 핀 | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 가벼운 40G ER4 | 30 킬로미터 | CWDM DFB / APD | -3.7~4.5 | <-18> | LC |
