제품 상세 정보:
|
| 상품 이름: | QSFP 40GBASE-LR4L | 비트 전송률: | 40Gbps |
|---|---|---|---|
| 사고 방식: | 1310nm CWDM (1270nm-1330nm) | 섬유형: | SMF |
| LD / PD 타입: | DFB / 핀 | 전송: | 2 킬로미터 |
| 연결기: | 두 부분으로 된 LC | 보증: | 36 달 |
| 하이라이트: | 2 킬로미터 LC 수용부 DOM을 위한 QSFP+ 40GbE LR4L | ||
| 강조하다: | QSFP+ 광 파이버 트랜시버,DOM 광 파이버 트랜시버,LC 파이버 송수신기 |
||

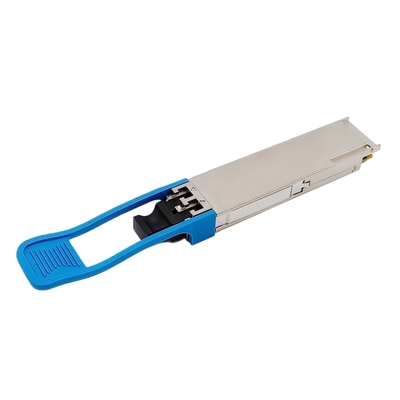

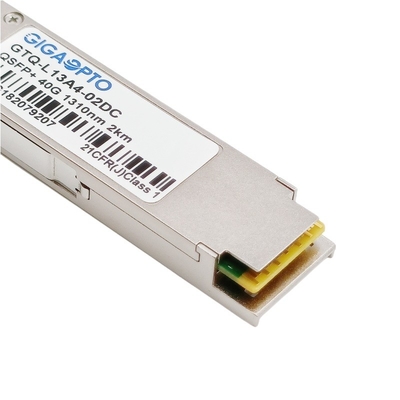

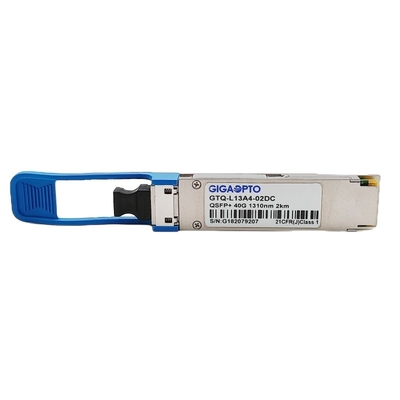

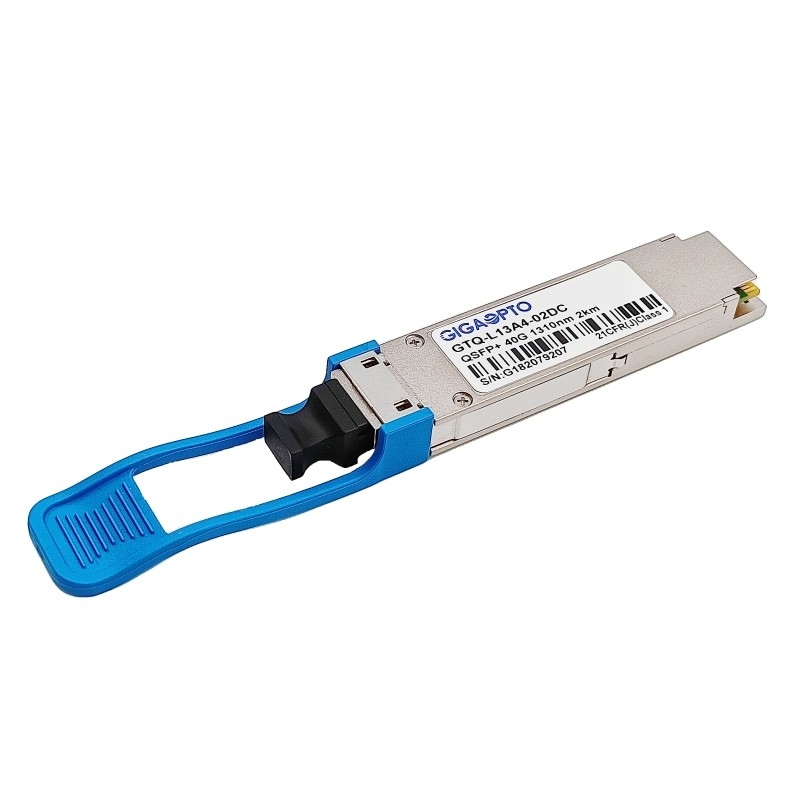

QSFP+ 40GBASE-LR4L 1310nm 2 킬로미터 DOM은 이더넷과 데이타 센터를 위한 LC SMF 광 송수신기 모듈을 이중화합니다
기술
기가옵투의 GTQ-L13A4-02DC QSFP LR4 가볍 송수신기는 2 킬로미터 광 통신 응용을 위해 설계된 모듈입니다. 디자인은 IEEE P802.3ba 표준 중 40GBASE-LR4에 순응합니다.
모듈은 4 CWDM 광 신호로 10.3125Gb/s 전기적 데이터의 4개 입력 채널을 변환하고, 40Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로, 수신부에, 모듈은 광학적으로 4 CWDM 채널 신호로의 40Gb/s 입력을 역다중화처리하고, 4개의 채널 출력 전기적 데이터로 그들을 변환합니다.
4의 중심 파장은 국제 전기통신 규격 위원회 G.694.2에서 규정된 CWDM 파장 그리드의 회원들로서 CWDM 채널은 1271, 1291, 1311과 1331nm입니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
제품은 QSFP+ 다중-자원 협정 (MSA)에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
상술
| 패키지 | QSFP | 데이터 속도 | 41.2Gbps (4×10.3Gbps) |
| 중심 파장 | 1310nm CWDM | 맥스 한계 | 2 킬로미터 |
| 인터페이스 | LC 이중 통신 | 섬유형 | SMF |
| 송신기 타입 | DFB | 수신기 유형 | 핀 |
| 레인 당 송신 전력 | - 7~2.3dBm | 레인 당 RX 민감도 | <-11> |
| 전력 예산 | 4.5dB | RX 과부담 | >2.3dBm |
| 전력 소모 | ≤3.5W | 소광비 | >3.5dB |
| 호스트 FEC | 지원받습니다 | 비트 오율 (BER) | 1E-12 |
| DOM | 지원받습니다 | 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| OEM / ODM | 지원받습니다 | BTMF | 5,000,000Hours |
| 프로토콜 | 40G 이더넷, 인피니밴드 파이버 채널, SATA/SAS3, 순응한 MSA | ||
특징
애플리케이션
표준
전기 규격서
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 소비 전력 | 3.5 | Ｗ | ||||
| 공급전류 | Icc | 1.1 | A | |||
| 송수신기 전원 연결 초기화 시간 | 2000 | 부인 | 1 | |||
| 송신기 (각각 레인) | ||||||
| 단일단부 입력 전압 허용 오차 (기록 2) | -0.3 | 4.0 | Ｖ | TP1 신호로 참고됩니다 | ||
| AC 동상 입력 전압 허용 오차 | 15 | mV | RMS | |||
| 차동입력전압 | 50 | 음피피 | LOSA | |||
| 변동 한계 | 한계 | |||||
| 차별적 입력 전압 스윙 | 신, 피피 | 190 | - | 700 | 음피피 | - |
| 차동 입력 임피던스 | 신 | 90 | 100 | 110 | 오옴 | - |
| 수신기 (각각 레인) | ||||||
| 단일측 출력 전압 | -0.3 | 4.0 | Ｖ | 공통이어서 신호하는 것을 참조했습니다 | ||
| AC 코먼모드출력전압 | 7.5 | mV | RMS | |||
| 차별적 출력 전압 스윙 | 즈아웃, 피피 | 300 | 850 | 음피피 | ||
| 차동 출력 임피던스 | 즈아웃 | 90 | 100 | 110 | 오옴 | |
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
|
레인 사고 방식 |
L0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | |
| L1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | ||
| L2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | ||
| L3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | ||
| 송신기 | ||||||
| SMSR | SMSR | 30 | dB | |||
| 전체 평균 발진 파워 | PT | 8.3 | 데이터 베이스 관리 프로그램 | |||
| 평균 발진 파워, 각각 레인 | PAVG | -7.0 | 2.3 | 데이터 베이스 관리 프로그램 | ||
| 각각 레인인 OMA | 포마 | -6.0 | 3.5 | 데이터 베이스 관리 프로그램 | 1 | |
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | 프트스, 디프 | 6.5 | dB | |||
|
OMA 마이너스 송신기와 분산 페널티에서 전원에 착수하세요 (TDP), 각각 레인 |
-6.8 |
데이터 베이스 관리 프로그램 |
||||
| 각각 레인인 TDP | TDP | 2.6 | dB | |||
| 소광비 | ER | 3.5 | dB | |||
| RIN20OMA | 린 | -128 | dB/Hz | |||
| 광 궤환 손실 허용한도 | 톨 | 20 | dB | |||
| 송신기 반사도 | RT | -12 | dB | |||
| 눈 마스크{X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | ||||
| 평균 출시 전원차단 송신기, 각각 레인 | 포트 | -30 | 데이터 베이스 관리 프로그램 | |||
| 수신기 | ||||||
| 손상 문턱치, 각각 레인 | 스드 | 4.5 | 데이터 베이스 관리 프로그램 | 3 | ||
| 전체 평균은 전원을 받습니다 | 8.3 | 데이터 베이스 관리 프로그램 | ||||
| 평균은 전원, 각각 레인을 받습니다 | -11.6 | 2.3 | 데이터 베이스 관리 프로그램 | |||
| 각각 레인, 전원 (OMA)를 받습니다 | 3.5 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 감도 (OMA), 각각 레인 | SEN | -11.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | LOSA | -28 | 데이터 베이스 관리 프로그램 | |||
| LOS는 디어설트합니다 | LOSD | -15 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | dB | |||
| 수신기 전기적 3 dB 최고 차단 주파수, 각각 레인 | Fc | 12.3 | 기가헤르츠 | |||
기록 :
1. 지라도 TDP < 1="" dB="">
2. 그림 2를 보시오 아래.
3. 수신기는 피해 없이 한 레인에 이 전원 수준을 가지는 모듈화된 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다. 수신기는 이 입력 전원에 바르게 작동할 필요가 없습니다.
4. BER = 1x10-12를 위한 수신기 입력에 있는 적합성 시험 신호로 측정됩니다.
5. 수직 눈 클로저 처벌과 응력을 가진 눈 지터는 응력을 가진 수신기 감도를 측정하기 위한 엑스페리먼트 조건입니다. 그들은 수신기의 특성이 아닙니다.
호환성
기가옵투의 광 전송부는 모든 주요 스위치 브랜드로 적합한 100%이고, OEM 장치에 대한 손상을 야기시키지 않을 것입니다.
자사 제품의 품질과 호환성을 보증하기 위해, 각각 제품은 주의깊게 고객들에 대한 배달 전에 상응하는 장비에서 시험됩니다.
이 GTQ-L13A4-02DC 호환성을 위해 미안하지만, 약속 어음 통신표를 언급하세요. 만약 당신이 찾고 있는 브랜드와 부품번호가 아래 목록화되지 않으면, 알도록 하면 우리가 당신에게 더 많은 세부사항을 제공하여서 기쁠 것입니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTQ-L13A4-02DC | 수염 | QSFP-40G-LRL4 |
| 시스코 | WSP-Q40GLR4L | HW | 02311YVB |
| 극도 | 10334 | 쥬니퍼 | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | 브로케이드 | 40G-QSFP-LR4L |
| D-링크 | DEM-QX02Q-IR4 | 멜라녹스 | MC2210511-IR4 |
| F5 네트워크 | F5-UPG-QSFP+IR4 | 포티넷 | FG-TRAN-QSFP+IR |
| 에바고 | QSFP-40GE-IR4 | 팔로 알토 네트웍스 | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | 마이크로티크 | Q+31DLC2D |
| 연합한 텔레시스 | QSFPIR4 | 첼시오 | SM40G-IR |
| 가장자리 코어 | ET6401-IR4 | 달의 표면차 | QSFP-40G-ir |
| 인텔 | QSFP-IR4-40G | 시에나 | QSFP-40GE-IR4 |
| 체크포인트 | CPAC-TR-40IR-SSM160-QSFP-C | 어바이어 | AA1404001-E6 |
패키지 치수
모듈은 QSFP+ MSA 상술과 불만이도록 설계됩니다. 패키지 치수는 SFF-8436에 명시됩니다.
우리의 QSFP+ 40GBASE 송수신기 시리즈의 더 많은 것을 위해 미안하지만, 다음과 같은 양식을 언급하세요
| 약속 어음 | 기술 | 파장 | 한계 | TX / RX | 송신 전력 (dBm) | Rx SEN. (dBm) | 연결기 |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL / 핀 | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR 비디 | 850/900nm | 150m | VCSEL / 핀 | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL / 핀 | -7.5~0 | <-11> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4 킬로미터 | DFB / 핀 | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB / 핀 | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 가벼운 40G LR4 | 1310nm CWDM | 2 킬로미터 | DFB / 핀 | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10 킬로미터 | DFB / 핀 | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10 킬로미터 | DFB / 핀 | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20 킬로미터 | DFB / 핀 | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40 킬로미터 | DFB / APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 가벼운 40G PSM4 | 1310nm | 2 킬로미터 | DFB / 핀 | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 가벼운 40G ER4 | 1310nm CWDM | 30 킬로미터 | DFB / APD | -3.7~4.5 | <-18> | LC |
