제품 상세 정보:
|
| 상품 이름: | 40GBASE SWDM4 | 데이터 비: | 40Gb/s |
|---|---|---|---|
| 폼 팩터: | QSFP+ | 거리: | 440m@OM5/350m@OM4/240m@OM3 |
| 연결기: | 두 부분으로 된 LC | 성분: | VCSEL + 핀 |
| 하이라이트: | QSFP-40G-csr-s, 40G SWDM4 | ||
| 강조하다: | QSFP+ MMF 광 전송부,850nm MMF 광 전송부,40GBASE SWDM4 |
||
더 업계 다수 표준 합의 (SWDM-MSA)를 기반으로, 다른 배타적인 솔루션 보다 열린 상호운용성은 QSFP-SR-BD를 좋아합니다
현존 파이버를 바꾸지 않고 10G에서 40G를 업그레이드하는 대역폭의 효과적으로 비용이 드세요
기술

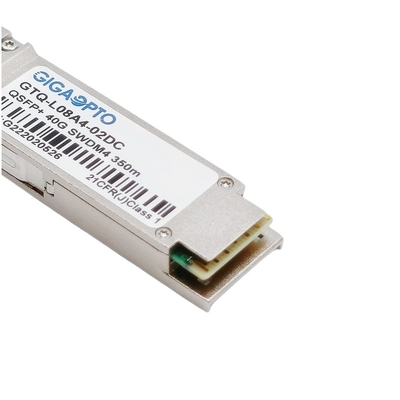

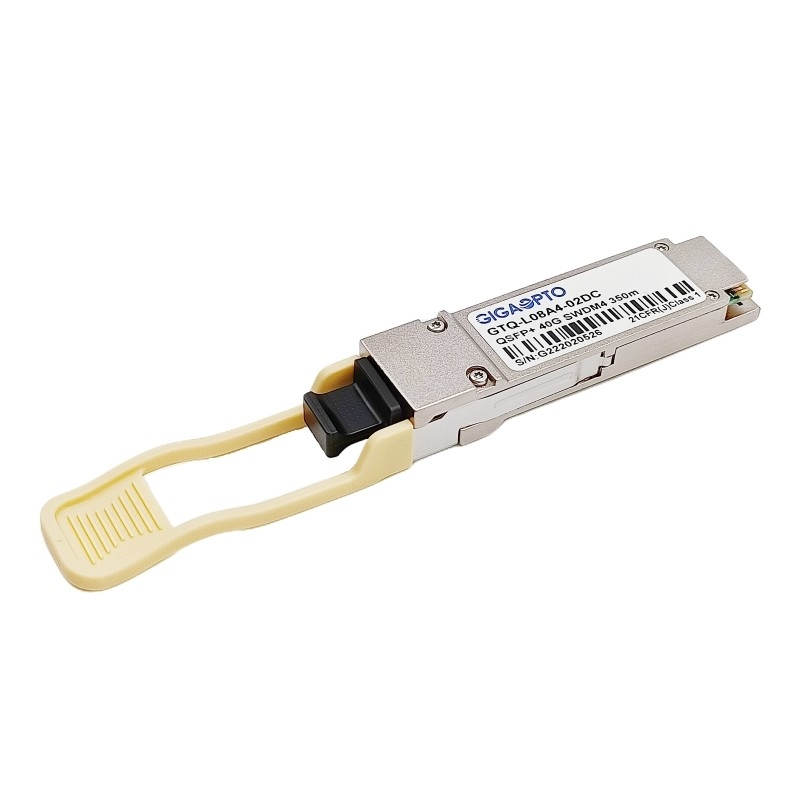

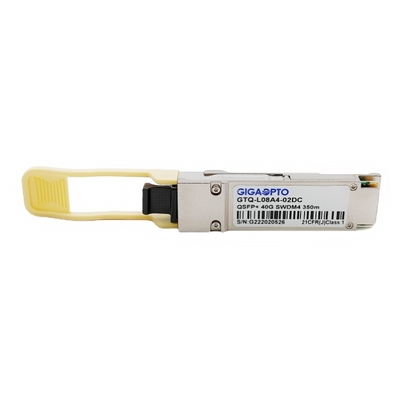

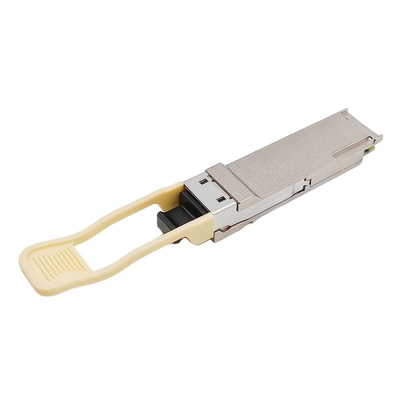

440m (OM4 위의 OM3/350m 위의 240m)까지 장황하게 광대역 OM5 위에서 복합적 40G 신호를 전송할 수 있는 10Gbps/lanes에 있는 850-940nm 지역에서 4개 채널에 두 부분으로 된 LC 연결기를 제공하면서, GTQ-L08A4-02DC는 멀티 모드 광섬유와 함께 일하는 일종의 끼워 넣을 수 있는 광 전송부 사용 SWDM (파장 분할 다중 방식을 단락시키세요) 기술입니다.
8 (SR4), 이 40G SWDM4-S 대신에 사용 2 섬유 (이중 통신은) 10G 내지 40G 이동 적용을 위한 더 비용 효과적 송수신기 해결책입니다.
QSFP+ 40Gbase-SWDM4 송수신기는 QSFP+ MSA와 IEEE 802.3 양의 울음 소리 XLPPI 전기 인터페이스로 순응합니다.
QSFP+ MSA에 의해 지정된 것처럼, 디지털 진단 기능은 I2C 인터페이스를 통해 이용 가능합니다.
상술
| 상품 카테고리 | 40Gbase SWDM4 | 약속 어음 | GTQ-L08A4-02DC |
| 폼 팩터 | QSFP+ | 데이타율 | 41.2Gbps (4×10.3Gbps) |
| 링크 거리 | 440m@OM5/350m@OM4/240m@OM3 | 매체 유형 | MMF |
| 사고 방식 (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | 연결기 | LC 이중 통신 |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 3.5W |
| 송신기 타입 | 850 밀리미터 VCSEL | 수신기 유형 | 핀 |
| 송신기 전력 | -7.5 ~ +3dBm | 수신기 감도 | < -9=""> |
| 소광비 | > 2dB | DOM / DDM | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 순응합니다 | CE/FCC/RoHS | |
| 프로토콜 | 순응한 40G 이더넷, SFF-8436, SFF-8636, MSA | ||
특징
애플리케이션
광학적 특성
| 송신기 전기적인 입력 신호 charactoristic(TP1) |
민 |
전형적입니다 |
맥스 |
유닛 |
상태 |
| 단일 종결 입력 전압 허용 오차 | -0.3 | 4 | Ｖ | 공통인 TP1 신호로 참고됩니다 | |
| AC 공통모드 입력 전압 허용 오차 | 15 | mV | RMS | ||
| 차별적 입력 복귀 손실 | 86A.4.1.1을 보세요 | dB | 10MHz 내지 11.1GHz | ||
| 공통 모드 입력 복귀 손실에 대한 디프렌셜 | 10 | dB | 10MHz 내지 11.1GHz | ||
| J2 지터 허용치 | 0.17 | UI | |||
| J9 지터 허용치 | 0.29 | UI | |||
| 데이터 종속 펄스폭 축소(DDPWS) 허용한도 |
0.07 |
UI |
|||
| 제원 값 | |||||
|
아이 마스크 좌표 : X1,X2 Y1,Y2 |
0.11,0.31 95,350 |
UI mV |
Ratio=5E-5를 때리세요 |
||
| 혼선 보정 신호 VMA | 850 | mV |
순응성 신호를 눈금 보정합니다는 동안 |
||
| 혼선 보정 신호 천이 시간, 20%에서 80% |
34 |
추신 |
|||
| 수신기 전기 출력 신호 charactoristic(TP4) |
민 |
전형적입니다 |
맥스 |
유닛 |
|
|
단일단 형태 출력 전압 허용 범위 |
-0.3 |
4 |
Ｖ |
공통이어서 신호하는 것을 참조했습니다 |
|
| AC 공통 모드 출력 전압 (RMS) | 7.5 | mV | |||
| 1MHz에 있는 종결 불일치 | 5 | % | |||
| 차별적 출력 반사 손실 | 86A.4.2.1을 보세요 | dB | 10MHz 내지 11.1 기가헤르츠 | ||
| 공통 모드 출력 반사 손실 | 86A.4.2.2를 보세요 | dB | 10MHz 내지 11.1 기가헤르츠 | ||
| 80%로의 출력 천이 time,20% | 28 | 추신 | |||
| J2 지터 출력 | 0.42 | UI | |||
| J9 지터 출력 | 0.65 | UI | |||
| 제원 값 | |||||
|
아이 마스크 좌표 : X1,X2 Y1,Y2 |
0.29,0.5 150,425 |
UI mV |
ratio=5E-5를 때리세요 |
||
| 각각 레인인 혼선 원천 VMA | 700 | mV | TP1a에 | ||
| 80%로의 혼선 원천 변화 times,20% | 37 | PS | TP1a에 | ||
전기 특성
| 송신기 전기적인 입력 신호 charactoristic(TP1) |
민 |
전형적입니다 |
맥스 |
유닛 |
상태 |
| 단일 종결 입력 전압 허용 오차 | -0.3 | 4 | Ｖ | 공통인 TP1 신호로 참고됩니다 | |
| AC 공통모드 입력 전압 허용 오차 | 15 | mV | RMS | ||
| 차별적 입력 복귀 손실 | 86A.4.1.1을 보세요 | dB | 10MHz 내지 11.1GHz | ||
| 공통 모드 입력 복귀 손실에 대한 디프렌셜 | 10 | dB | 10MHz 내지 11.1GHz | ||
| J2 지터 허용치 | 0.17 | UI | |||
| J9 지터 허용치 | 0.29 | UI | |||
| 데이터 종속 펄스폭 축소(DDPWS) 허용한도 |
0.07 |
UI |
|||
| 제원 값 | |||||
|
아이 마스크 좌표 : X1,X2 Y1,Y2 |
0.11,0.31 95,350 |
UI mV |
Ratio=5E-5를 때리세요 |
||
| 혼선 보정 신호 VMA | 850 | mV |
순응성 신호를 눈금 보정합니다는 동안 |
||
| 혼선 보정 신호 천이 시간, 20%에서 80% |
34 |
추신 |
|||
| 수신기 전기 출력 신호 charactoristic(TP4) |
민 |
전형적입니다 |
맥스 |
유닛 |
|
|
단일단 형태 출력 전압 허용 범위 |
-0.3 |
4 |
Ｖ |
공통이어서 신호하는 것을 참조했습니다 |
|
| AC 공통 모드 출력 전압 (RMS) | 7.5 | mV | |||
| 1MHz에 있는 종결 불일치 | 5 | % | |||
| 차별적 출력 반사 손실 | 86A.4.2.1을 보세요 | dB | 10MHz 내지 11.1 기가헤르츠 | ||
| 공통 모드 출력 반사 손실 | 86A.4.2.2를 보세요 | dB | 10MHz 내지 11.1 기가헤르츠 | ||
| 80%로의 출력 천이 time,20% | 28 | 추신 | |||
| J2 지터 출력 | 0.42 | UI | |||
| J9 지터 출력 | 0.65 | UI | |||
| 제원 값 | |||||
|
아이 마스크 좌표 : X1,X2 Y1,Y2 |
0.29,0.5 150,425 |
UI mV |
ratio=5E-5를 때리세요 |
||
| 각각 레인인 혼선 원천 VMA | 700 | mV | TP1a에 | ||
| 80%로의 혼선 원천 변화 times,20% | 37 | PS | TP1a에 | ||
디지털 진단 모니터링 상술
| 매개 변수 | 유닛 | 상술 |
| 온도 모니터 | 'Ｃ | ± 3 |
| 전압 모니터 | Ｖ | ± 5 % |
| i_bia는 모니터링합니다 | 마 | ± 10 % |
| 수신 전력 (Rx)는 모니터링합니다 | dB | ± 3.0 |
| 전송 전력 (Tx)는 모니터링합니다 | dB | ± 3.0 |
기계적인 차원
