제품 상세 정보:
|
| 타입: | 10Gbps 소형 SFP+ 송수신기 | 비트 비율(gbp): | 10Gbps/10Gbps |
|---|---|---|---|
| 패키지: | CSFP+ | 사고 방식(Ch1): | TX12700nm/RX1310nm |
| 사고 방식(Ch2): | TX1310nm/RX1270nm | 레이저 / 광다이오드: | DFB+PIN-TIA |
| 한계: | 20 킬로미터 | DOM: | 지원받습니다 |
| 키워드: | 10G 소형 SFP+ 20 킬로미터 | ||
| 강조하다: | DOM BIDI 송수신기,20 킬로미터 BIDI 송수신기,10G 소형 SFP+ |
||

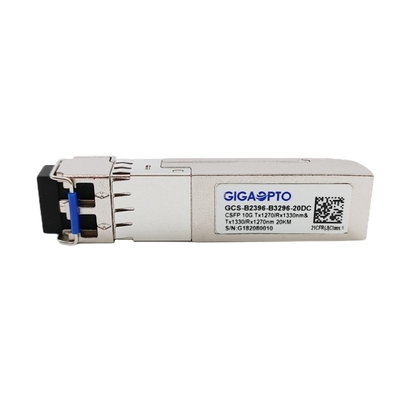

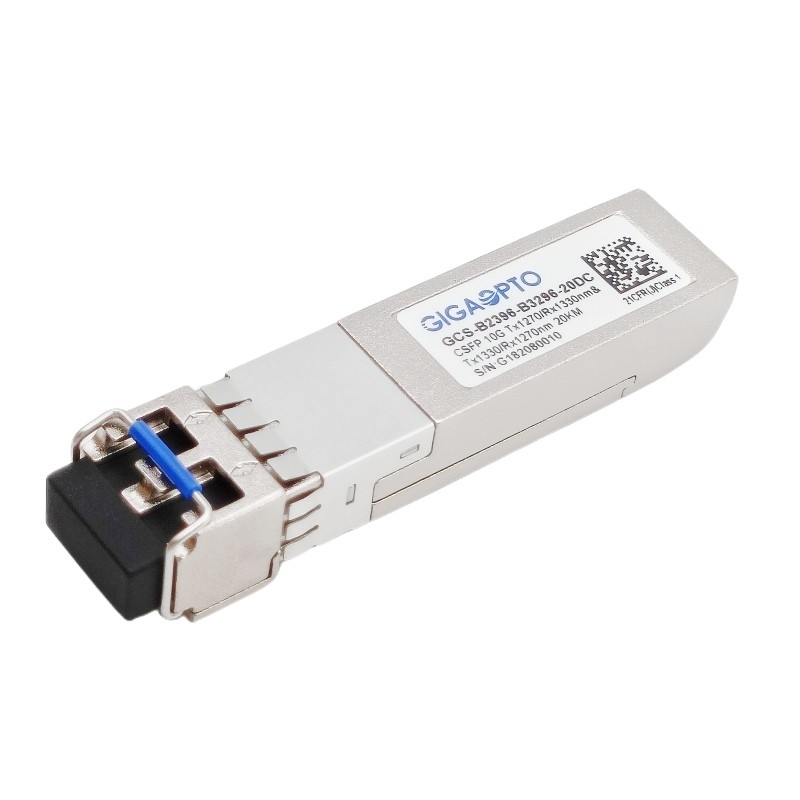

10.3Gbps 2-채널 CSFP+ LC SM 송수신기 Ch1 TX1270RX1330 Ch2 TX1330RX1270 20 킬로미터
기술
항구마다 두개의 독립적 양방향성 채널을 허락하면서, GCS-B2396-B3296-20DC 송수신기는 10GBASE LR와 광섬유 채널에 대한 소형 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2로 순응합니다.
채널 하나를 위해, 그것은 1270nm DFB 송신기와 수신기를 1330n명 특징으로 합니다.
채널 2를 위해, 그것은 1330nm DFB 송신기와 수신기를 1270nm명 특징으로 합니다.
각각 채널은 LC 인터페이스와 단일모드 섬유 위에서 20 킬로미터에 10Gbps 처리량과 연결을 지원합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다.C-SFP+와 호스트 보드에 대한 어떤 손상도 C-SFP+ 모듈이 전통적 SFP에 플러그가 연결되면 소켓을 끼우지 마세요. 디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
송수신기는 소형 SFP 다중-자원 협정 (MSA)와 완전히 호환 가능하고 CE/RoHS가 증명했습니다.
상술
| 상품 카테고리 | 10G CSFP+ 송수신기 | 약속 어음 | GCS-B2396-B3296-20DC |
| 폼 팩터 | CSFP+ | 타입 | 2곳 보사 /SFP 공항 |
| 자료 비율 (CH1 / CH2)) | 10Gbps/10Gbps | 레인 총수 | 2x (Tx / Rx) |
| 한계 | 20 킬로미터 | 연결기 | LC 이중 통신 |
| 사고 방식 (CH1) | TX1270nm/RX1330nm | 사고 방식 (CH2) | TX1330nm/RX1270 |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 2.0W |
| LD 타입 (CH1/CH2) | DFB | PD 타입 (CH1/CH2) | PIN+TIA |
| 송신기 전력 | - 2~ +3dBm | 수신기 감도 | < -13dBm=""> |
| 소광비 | > 3.5dB | 과부담 | > 0.5dBm |
| 전력 예산 (dB) | 11dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 0.03 킬로그램 | |
| 순응성 | 10G 이더넷 링크, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 송신기 광학적 사양 (0oC < Topr="">오크, 3.13V < Vcc=""> | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 평균 발진 파워 | Po, Avg | -2 | +3 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 3.5 | ||||
| 출력 센터 사고 방식 | lc |
1260 1320 |
1270 1330 |
1280 1340 |
별거 안 해 | CH1 CH2 |
| 출력 스펙트럼 폭 | σl | 1 | 별거 안 해 | -20 dB 폭 | ||
| 인접 모드 억제율 | SMSR | 30 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 떨어져서 송신기의 평균 발진 파워 | -30 | 데이터 베이스 관리 프로그램 | ||||
1. 출력 전원은 9/125 밀리미터 단일 모드 빛 섬유에 결합된 전원입니다.
| 수신기 광학적 사양 (0oC < Topr="">오크, 3.13V < Vcc=""> | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 10.3 Gb / Ｓ에 있는 민감도 | -13 | 데이터 베이스 관리 프로그램 | 2, 평균 마력 | |||
| 수신기 과부담 | PMAX | 0.5 | --- | 데이터 베이스 관리 프로그램 | ||
| LOS -- 명백하게 되지 않습니다 | LOSD | --- | --- | -14 | 데이터 베이스 관리 프로그램 | 변화하세요 : 로우에 높습니다 |
| LOS -- 확실합니다 | LOSA | -35 | --- | --- | 데이터 베이스 관리 프로그램 | 변화하세요 : 높은 것에 낮습니다 |
| 작동의 사고 방식 | lc |
1320 1260 |
1340 1280 |
별거 안 해 | CH1 CH2 | |
2. 평균 마력으로 측정됩니다 ; BER < 10="">-12와 PRBS 231-1.
| 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 고속 신호 (CML) 인터페이스 규격 | ||||||
| 입력 데이터 비율 | 10.3125 | Gb / Ｓ | ||||
| 차동 입력 임피던스 | 린 | 100 | Ω | |||
| 차분 데이터 입력 진폭 | 80 | 1000 | 음피피 | 내부로 AC은 연결되었습니다 | ||
| 출력 데이터 비율 | 10.3125 | Gb / Ｓ | ||||
| 차동 출력 임피던스 | 떠들썩한 군중 | 100 | Ω | |||
| 차분 데이터 출력 진폭 | 300 | 850 | 음피피 | 내부로 AC은 연결되었습니다 | ||
| 로 스피드 신호 (LVTTL) 인터페이스 규격 | ||||||
| 입력 최고값 전압 | 2.0 | 프크크 | Ｖ | |||
| 입력 저 전압 | 국민 총수요 | 0.8 | Ｖ | |||
| “Ｈ”레벨 출력 전압 | 2.0 | 프크크 | Ｖ | |||
| 출력 저전압 | 국민 총수요 | 0.8 | Ｖ | |||
