제품 상세 정보:
|
| 타입: | 2.5Gbps 소형 SFP 송수신기 | 비트 비율(gbp): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1550nm | RX 사고 방식: | 2 Ｘ 1310nm |
| 레이저 / 광다이오드: | DFB+PIN | 거리: | 20 킬로미터 |
| DOM: | 지원받습니다 | 키워드: | 2.5G 소형 SFP 20 킬로미터 |
| 강조하다: | 2.5Gbps 소형 SFP,듀얼 BIDI 소형 SFP,tx 1310nm rx 1550nm |
||

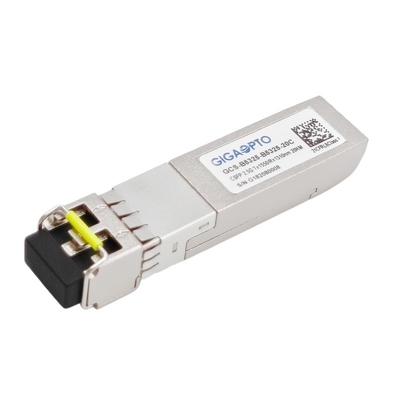

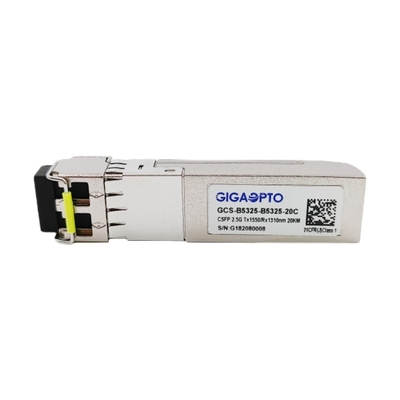

2.5Gbps CSFP 이원적이 BIDI 송수신기 TX1550nm RX1310nm LC 20 킬로미터 DOM
기술
GCS-B5325-B5325-20C는 소형 작은 형태인자 끼워 넣을 수 있는 CSFP 송수신기가 특히 두 부분으로 된 단일 모드 빛 섬유 위의 고성능 통합된 2개 양방향성 링크를 위해 설계된다는 것 입니다.
그것은 각각 차선을 위해, SFP 패키지에 2 1.25Gbps 보사와 함께 있습니다, 최고의 품질 1550nm DFB레이저 송신기와 대단히 민감한 1310nm PIN 포토다이오드로 특징을 이룹니다, 최대 전송이 단일모드 섬유 위에서 최고 20까지 킬로미터에 도달할 수 있습니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
송수신기는 소형 SFP 다중-자원 협정 (MSA)와 완전히 호환 가능하고 CE/RoHS가 증명했습니다.
상술
| 상품 카테고리 | 2.5G 소형 SFP | 약속 어음 | GCS-B5325-B5325-20C |
| 패키징 | CSFP | 타입 | 한 SFP 공항에서 2 보사 |
| 데이터 속도 (CH1 / CH2)) | 2.488G/2.488G | 레인 총수 | 2x (Tx / Rx) |
| 링크 길이 | 20 킬로미터 | 인터페이스 | 듀얼 LC |
| TX 중심 파장 | 2x 1310nm | RX 중심 파장 | 2x 1550nm |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.8W |
| LD는 타이핑합니다 | DFB레이저 | PD는 타이핑합니다 | PIN 포토다이오드 |
| 송신기 전력 | -5 ~ 0dBm | 수신기 감도 | < -19dBm=""> |
| 소광비 | > 8.2dB | 과부담 | > 0dBm |
| 전력 예산 (dB) | 14dB | DOM / DDM | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 30 그램 | |
| 순응성 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1530 | 1550 | 1570 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 8.2 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.16 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1330 | 별거 안 해 | ||||
| 수신기 감도 | -19 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -19 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @2488Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
디지털 증상을 나타내는 메모리 맵
송수신기는 2번 와이어 직렬 접속 (SCL, SDA)에 의해 현재 운영 상태에 대하여 시리얼 id 기억 내용과 진단 정보를 제공합니다.
수신 전력 모니터링, 송전 전력 모니터링, 선입견 전류 모니터링, 공급 전압 모니터링과 온도 검사를 포함하여 내부 보정 또는 외부 조정 모두와 진단 정보는 구현됩니다.
디지털 증상을 나타내는 메모리 맵 특정 데이터 분야는 수행원으로 규정짓습니다.Channel2를 위한 Channel1 B0h/B2h를 위한 A0h/A2h
