제품 상세 정보:
|
| 타입: | 2.5Gbps CSFP 송수신기 | 비트 비율(gbp): | 듀얼 2.5Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1550nm |
| 성분: | DFB+PIN | 한계: | 20 킬로미터 |
| DOM: | 지원받습니다 | ||
| 강조하다: | CSFP BIDI 광 전송부,20 킬로미터 BIDI 광 전송부,듀얼 2.5G CSFP |
||

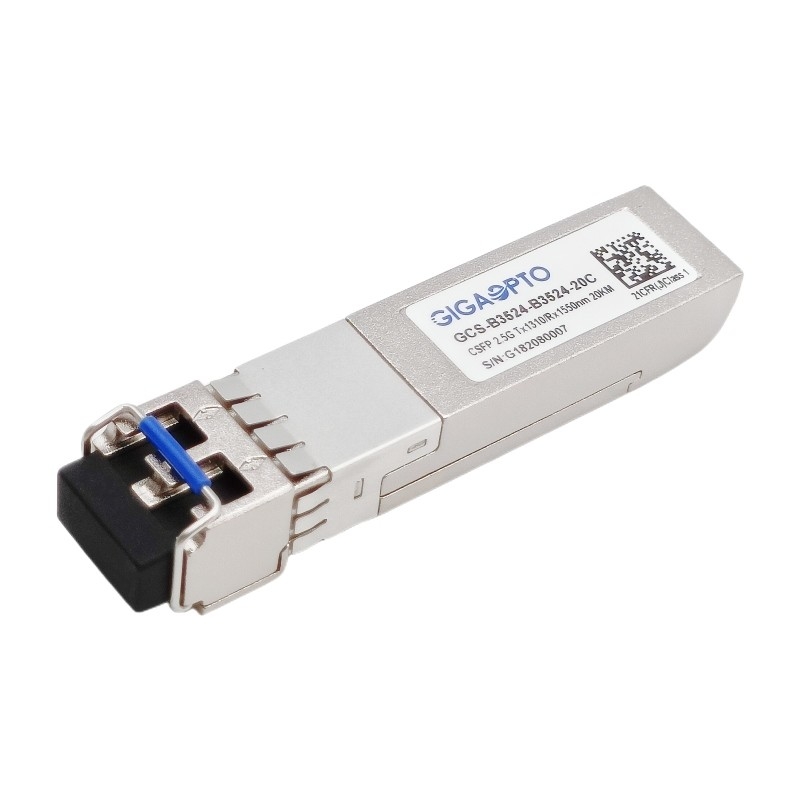

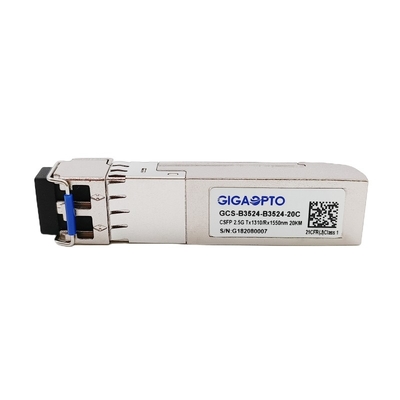

듀얼 섬유 2.5Gbps CSFP BIDI 송수신기 TX1310 RX1550 LC 20 킬로미터 DOM
기술
GCS-B3524-B3524-20C는 LC 인터페이스로 20 킬로미터의 최대 전송과 2.5Gbps 처리량을 지원하는 두개의 분리된 기가비트 이서넷 링크, 한 단일 모드 빛 섬유 (SMF) 광케이블 에 각각 작동을 확립하도록 허락하면서, 끼워 넣을 수 있는 (CSFP) 다중-자원 협정 (MSA)가 2를 옵션으로 한다는 소형 작은 양식 요인과 호환 가능합니다.
각각 분리된 데이터 레인을 위해 이 송수신기부는 공칭 파장 1310nm에 있는 작동과 최고의 품질 DFB레이저 송신기와 1550nm PIN 포토다이오드 수신기를 사용합니다. 모든 모듈은 등급 1 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
상술
| 상품 카테고리 | 소형 SFP 송수신기 | 약속 어음 | GCS-B3524-B3524-20C |
| 패키지 | CSFP | 타입 | 이중 통로 BIDI |
| 데이터 속도 (그비피스) | 2.488G/2.488G | 레인 총수 | 2x (Tx / Rx) |
| 링크 길이 | 20 킬로미터 | 인터페이스 | 듀얼 LC |
| TX 중심 파장 | 2x 1310nm | RX 중심 파장 | 2x 1550nm |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.8W |
| LD는 타이핑합니다 | DFB레이저 | PD는 타이핑합니다 | PIN 포토다이오드 |
| 송신기 전력 | -5 ~ 0dBm | 수신기 감도 | < -19dBm=""> |
| 소광비 | > 8.2dB | 수신기 과부담 | > 0dBm |
| 전력 예산 (dB) | 14dB | DOM / DDM | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 30 그램 | |
| 순응성 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 8.2 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.16 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1530 | 1570 | 별거 안 해 | ||||
| 수신기 감도 | -19 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -19 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @2488Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
