제품 상세 정보:
|
| 타입: | 2 섬유 2.488Gbps CSFP 송수신기 | 자료 비율(gbp): | 듀얼 2.488Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1490nm | RX 사고 방식: | 2 Ｘ 1310nm |
| 성분: | DFB+PIN | 전송: | 20 킬로미터 |
| DDM: | 지원받습니다 | 키워드: | 2.488G CSFP 송수신기 20 킬로미터 |
| 강조하다: | 2.488Gbps CSFP,2 섬유 CSFP 송수신기,20 킬로미터 CSFP 광 전송부 |
||

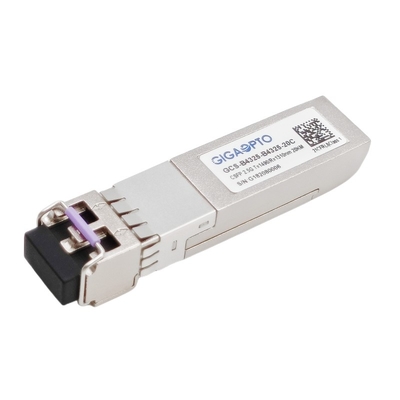

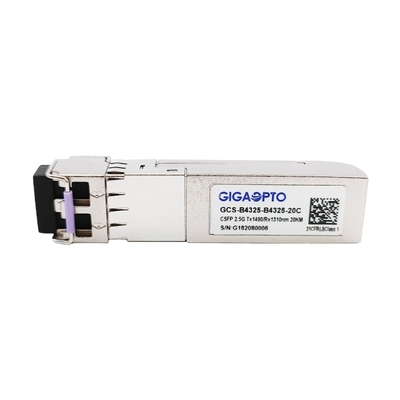

2.488Gbps 소형 바이-디 SFP 송수신기 1490nm TX 1310 nm RX 20 킬로미터
기술
GCS-B4325-B4325-20C 송수신기는 양쪽 항구가 양방향인 고성능, 비용 효과적 모듈입니다, 각각 항구가 2448Mbps 처리량과 20 킬로미터 전송거리를 SMF로 지원합니다.
2 독립적인 채널 송수신기부는 3 부서로 구성됩니다 : 고급 품질 1490nm DFB레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 높은 믿을 만한 1310nm PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
송수신기는 소형 SFP 다중-자원 협정 (MSA)와 완전히 호환 가능합니다.
상술
| 상품 카테고리 | 2 섬유 CSFP 송수신기 | 약속 어음 | GCS-B4325-B4325-20C |
| 폼 팩터 | CSFP | 기술 | 이중 통로 BIDI |
| 비트 속도 (그비피스) | 2.488G/2.488G | 레인 총수 | 2x (Tx / Rx) |
| 유선 통신 | 20 킬로미터 | 인터페이스 | 듀얼 LC UPC |
| TX 중심 파장 | 2x 1310nm | RX 중심 파장 | 2x 1490nm |
| 전원 전압 | (전형적인) +3.3V | 전력 소모 | ≤ 1.8W |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 핀 |
| 송신기 전력 | -5 ~ 0dBm | 수신기 감도 | < -19dBm=""> |
| 소광비 | > 9dB | 수신기 과부담 | > 0dBm |
| 광학 예산 (dB) | 14dB | 디지털 진단상의 | 내장 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | MTBF | 1,000,000Hours | |
| 순응성 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.16 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1330 | 별거 안 해 | ||||
| 수신기 감도 | -19 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -19 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @2488Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
