제품 상세 정보:
|
| 타입: | 2.5Gbps CSFP 듀얼 BIDI 송수신기 | 자료 비율(gbp): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1490nm |
| LD / PD 성분: | DFB+PIN | 전송: | 20 킬로미터 |
| 온도: | 상용 | 키워드: | 2.5G CSFP BIDI 송수신기 20 킬로미터 |
| 강조하다: | 2.5Gbps CSFP,CSFP 듀얼 BIDI,RX1490 송수신기 |
||

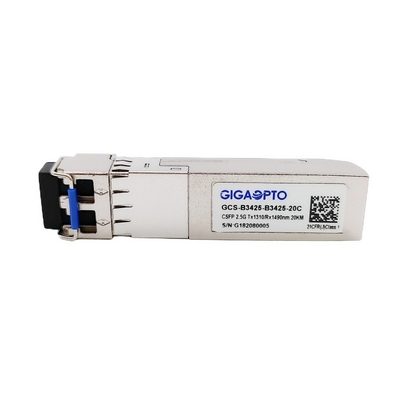

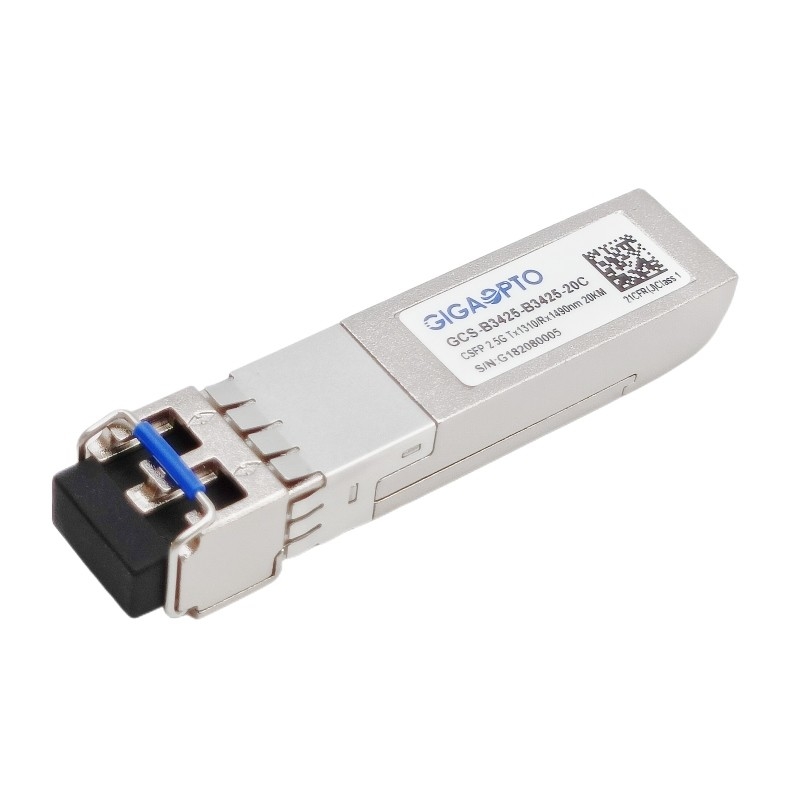

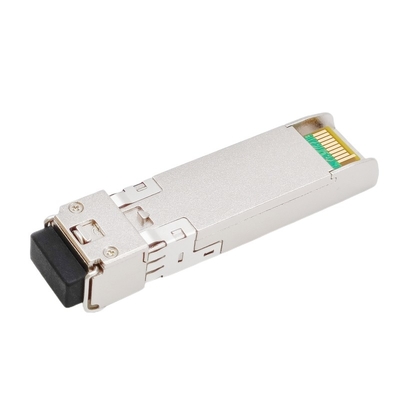

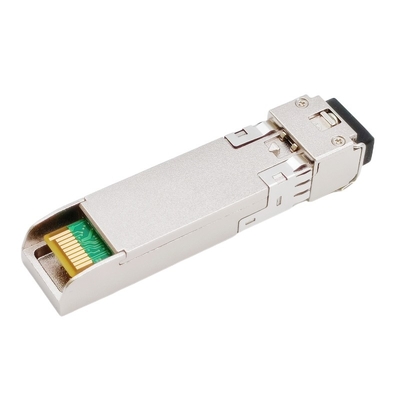

2.5Gbps CSFP 이원적이 BIDI 20 킬로미터 TX1310 RX1490 송수신기 LC DOM
기술
GCS-B3425-B3425-20C는 끼워 넣을 수 있는 (CSFP) 다중-자원 협정 (MSA)가 2를 옵션으로 하고 LC 연결기를 통해 1310nmTx/1490nmRx의 파장을 사용하여 단일 모드 빛 섬유 (SMF) 에 2.488Gbps와 20 킬로미터 전송을 제공한다는 소형 작은 양식 요인과 호환 가능합니다.핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 MSA SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
송수신기는 5 부서와 2개 채널 양방향이 광송수신 장치로 구성됩니다 : LD 드라이버, 제한 증폭기, 디지털 진단 감시기, (DFB레이저) 레이저의 타입과 핀 광검파기.
광 출력은 Tx 드이사벨의 TTL 논리 고위급 입력에 의해 무력하게 될 수 있고 시스템이 또한 I2C를 통해 모듈을 무력하게 할 수 있습니다. Tx 결점은 레이저의 저 퇴보를 보여주기 위해 제공됩니다. 신호 손실 (LOS) 출력은 수신기의 입력 광신호 또는 파트너와의 링크 상태의 상실을 보여주기 위해 제공됩니다. 시스템은 또한 I2C 레지스터 엑세스를 통해 LOS (또는 링크) /Disable/Fault 정보를 얻을 수 있습니다. C-SFP 소켓에 플러그가 연결될 때 컨벤내셔널 SFP는 작용할 것입니다, 동시에 C-SFP 모듈이 전통적 SFP 소켓에 플러그가 연결되면 C-SFP와 호스트에 대한 어떤 손상도 타지 않습니다
상술
| 상품 카테고리 | 2.5G CSFP 송수신기 | 약속 어음 | GCS-B3425-B3425-20C |
| 패키지 형태 | CSFP | 타입 | 듀얼 섬유 BIDI |
| 비트 전송률 (그비피스) | 2.488G/2.488G | 레인 총수 | 2x (Tx / Rx) |
| 맥스 케이블 길이 | 20 킬로미터 | 연결기 | 듀얼 LC |
| TX 사고 방식 | 2x 1310nm | RX 사고 방식 | 2x 1490nm |
| 전원 전압 | (전형적인) +3.3V | 전력 소모 | ≤ 1.8W |
| TX는 타이핑합니다 | DFB | RX 타입 | 핀 |
| TX 출력 전원 | -5 ~ 0dBm | RX 민감도 | < -19dBm=""> |
| 소광비 | > 9dB | 포화 | > 0dBm |
| 광은 (dB)를 예산을 세웁니다 | 14dB | 디지털 진단상의 | 내장 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | MTBF | 1,000,000Hours | |
| 순응성 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.16 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1470 | 1510 | 별거 안 해 | ||||
| 수신기 감도 | -19 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -19 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @2488Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
