제품 상세 정보:
|
| 타입: | 듀얼 CSFP EX | 비트율: | 듀얼 1.244Gbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1310nm | RX 사고 방식: | 2 Ｘ 1490nm |
| 레이저: | DFB | 전송: | 40 킬로미터 |
| 온도: | 70' Ｃ에 대한 표준 0 | 키워드: | 1.244G CSFP BIDI 송수신기 |
| 강조하다: | 듀얼 채널 CSFP,1.244G CSFP,40 킬로미터 BIDI 송수신기 모듈 |
||

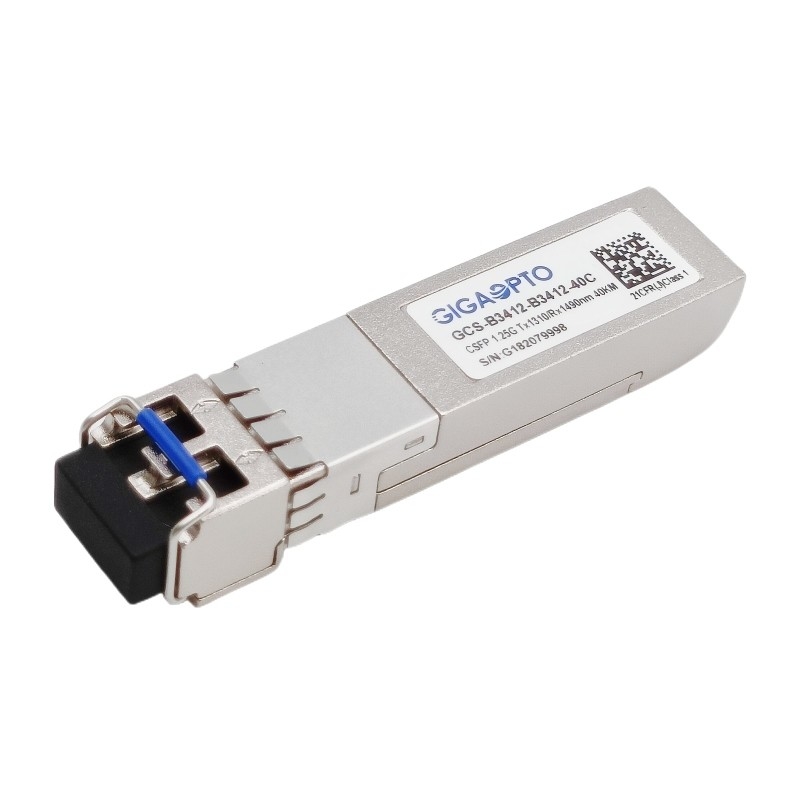

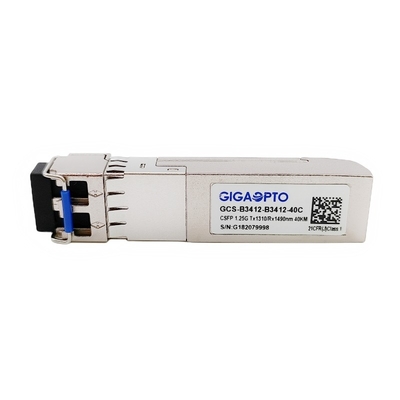

1.244G 듀얼 채널 BIDI CSFP 송수신기 모듈 TX1310nm RX1490nm SMF 40 킬로미터
기술
이 GCS-B3412-B3412-40C는 양쪽 공항이 즉 공급하면서, 양방향인 CSFP (계약 SFP) 송수신기입니다
포트 한 개가 사용되지 않는 정상적 비디 송수신기와 비교하여 갑절의 능력. 호스트 장비가 CSFP 송수신기를 지원할 것을 이것은 요구합니다.
그것은 1244Mbps 처리량과 40 킬로미터 전송거리를 SMF로 지원합니다. 각각 공항을 위해, 송수신기부는 3 부서로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
상술
| 적합렬 | 1G CSFP 송수신기 | 약속 어음 | GCS-B3412-B3412-40C |
| 패키징 | CSFP | 타입 | 듀얼 비디 EX |
| 비트율 (그비피스) | 2x 1.244G | 레인 총수 | 2x (Tx / Rx) |
| 케이블 길이 | 40 킬로미터 | 연결기 | LC / UPC 이중 통신 |
| TX 사고 방식 | 2x 1310nm | RX 사고 방식 | 2x 1490nm |
| 전원접압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.3W |
| 송신기 부분 | DFB | 수납구 | 핀 |
| 송신기 전력 | -5 ~ 0dBm | RX 민감도 | < -25dBm=""> |
| 소광비 | > 9dB | 과부담 | > 0dBm |
| 광은 (dB)를 예산을 세웁니다 | 20dB | DOM / DDM | 지원 |
| 온도 | 작동하는 것 : 상업적 0 내지 70' Ｃ | 보증 | 36 달 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 중량 | 25 그램 | |
| 순응성 | 기가비트 이더넷, 순응한 MSA | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1290 | 1310 | 1330 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -5 | 0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 수신기 감도 | -25 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | 0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -27 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -40 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @1244Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
