제품 상세 정보:
|
| 상품 종류: | 2 섬유 100Base CSFP BIDI EX | 자료 Rate(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Wavelength(Ch1/Ch2): | tx_1310nm/rx_1550nm | 전송: | 40 킬로미터 |
| 성분: | FP+PIN | 온도: | 상용 |
| 연결기: | 듀얼 LC | 키워드: | 2 섬유 BIDI EX 송수신기 |
| 강조하다: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

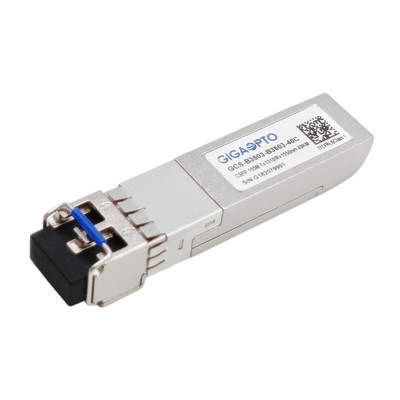

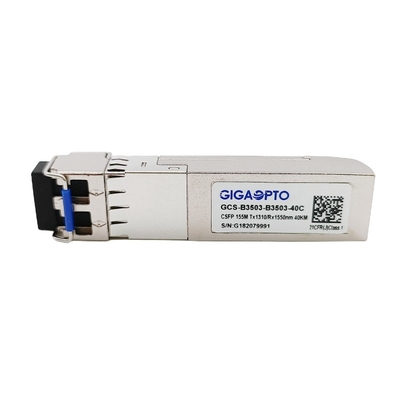

155Mbps 소형 바이-디 SFP 송수신기 1310nm TX 1550nm RX 40 킬로미터
기술
이 2 섬유 100Base CSFP 송수신기는 극히 낮은 전력 (소비 전력입니다 < 1="">
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 소형 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
특징
| 적합렬 | 2 섬유 100Base CSFP | 부품 번호. | GCS-B3503-B3503-40C |
| 패키지 | CSFP | 타입 | SFP 당 2x BIDI는 좌현으로 향하게 합니다 |
| 데이타율 (Ch1/Ch2) | 155Mbps/155Mbps | 레인 총수 | 2x (Tx/Rx) |
| 전송 | G652 SMF에 있는 40 킬로미터 | 연결기 | LC 이중 통신 |
| Wavelength-Ch1 | tx_1310nm/rx_1550nm | Wavelength-Ch2 | tx_1310nm/rx_1550nm |
| 전원접압 | +3.3V | 전력 소모 | ≤ 1.3W |
| 송신기 타입 | FP 레이저 | 수신기 유형 | PIN 포토다이오드 |
| 송신기 전력 | -1 ~ -4dBm | 수신기 감도 | < -39dBm=""> |
| 소광비 | > 9dB | 과부담 | > -3dBm |
| 광학 예산 (dB) | 38dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 프로토콜 | 고속 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | |||
| 스펙트럼 폭 (RMS) | λ | 4 | 별거 안 해 | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -1 | -4 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1530 | 1570 | 별거 안 해 | ||||
| 수신기 감도 | -35 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -45 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @155Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
