제품 상세 정보:
|
| 상품 종류: | 155Mbps CSFP EX | Bandwidth(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| 사고 방식 (Ch1 / Ch2)): | tx_1490nm/rx_1310nm | 섬유 거리: | 40 킬로미터 |
| LD / PD 타입: | DFB+PIN | 온도: | 70' Ｃ에 대한 표준 0 |
| 연결기: | LC | 키워드: | CSFP BIDI 광 송수신기 모듈 |
| 강조하다: | 2x 155Mbps 소형 SFP,LC 소형 SFP,1310nm 1490nm 스프피 |
||

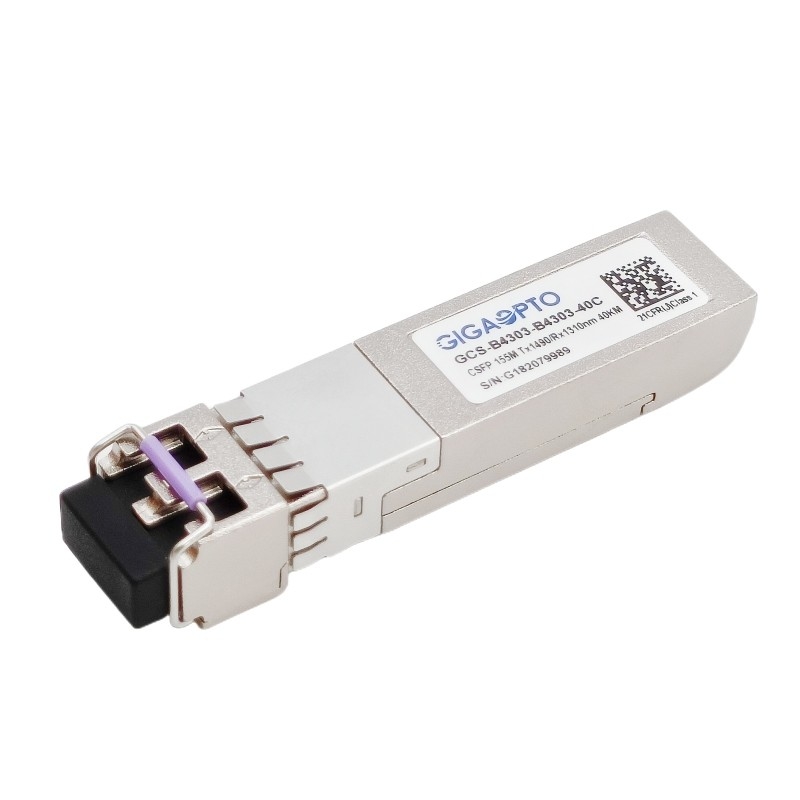

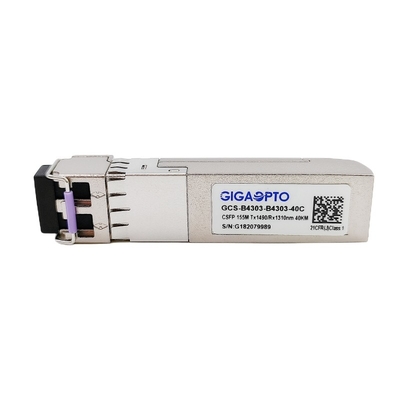

2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI 송수신기 LC 40 킬로미터 DOM
기술
GCS-B4303-B4303-40C 소형 작은 형태인자 끼워 넣을 수 있는 (CSFP는) 똑같은 기계 형태 요인이 항구마다 두개의 독립적 양방향성 채널을 허락하면서 SFP에 대한 버전입니다.
그것은 2 보사를 한 SFP 항구에 포함시킵니다, 각각 155Mbps 처리량에 40 킬로미터 링크 전송을 제공하면서, 보사가 고급 품질 1490nm DFB레이저 송신기와 높은 력 1310nm PIN 포토다이오드로 구성됩니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능이 SFP MSA SFF-8472에 명시된 I2C 인터페이스를 통해 이용 가능하다고, 기온의 실시간 감시, 공급 전압, 레이저 바이어스 전류, 레이저 평균 출력 전력과 수신 출력 전력은 제공됩니다.
이 이중광섬유 CSFP 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 증명된 CE/RoHS를 압축하도록 완전히 순응합니다.
특징
| 적합렬 | 2x 155Mbps CSFP BIDI | 부품 번호. | GCS-B4303-B4303-40C |
| 패키지 | CSFP | 타입 | SFP 당 2x BIDI는 좌현으로 향하게 합니다 |
| 데이타율 (Ch1/Ch2) | 155Mbps/155Mbps | 레인 총수 | 2x (Tx/Rx) |
| 전송 | G652 SMF에 있는 40 킬로미터 | 연결기 | LC 이중 통신 |
| Wavelength-Ch1 | tx_1490nm/rx_1310nm | Wavelength-Ch2 | tx_1490nm/rx_1310nm |
| 전원접압 | +3.3V | 전력 소모 | ≤ 1.3W |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 핀 / 통신 공업회 광다이오드 |
| 송신기 전력 | -1 ~ -4dBm | 수신기 감도 | < -39dBm=""> |
| 소광비 | > 9dB | 과부담 | > -3dBm |
| 광학 예산 (dB) | 38dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 프로토콜 | 고속 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -4 | -1 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1330 | 별거 안 해 | ||||
| 수신기 감도 | -35 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -45 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @155Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
