제품 상세 정보:
|
| 상품 종류: | 100BASE CSFP LX20 | 비트율: | 155Mbps/155Mbps |
|---|---|---|---|
| 사고 방식(Ch1): | TX1550nm/RX1310nm | 사고 방식(Ch2): | TX1550nm/RX1310nm |
| 링크 거리: | 20 킬로미터 | 연결기: | 듀얼 LC |
| DOM / DDM: | 지원받습니다 | ||
| 강조하다: | 100BASE 소형 SFP,TX1310nm 소형 SFP,RX1550nm 양방향성 광섬유 |
||

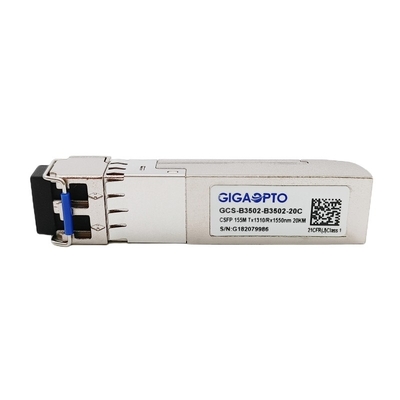

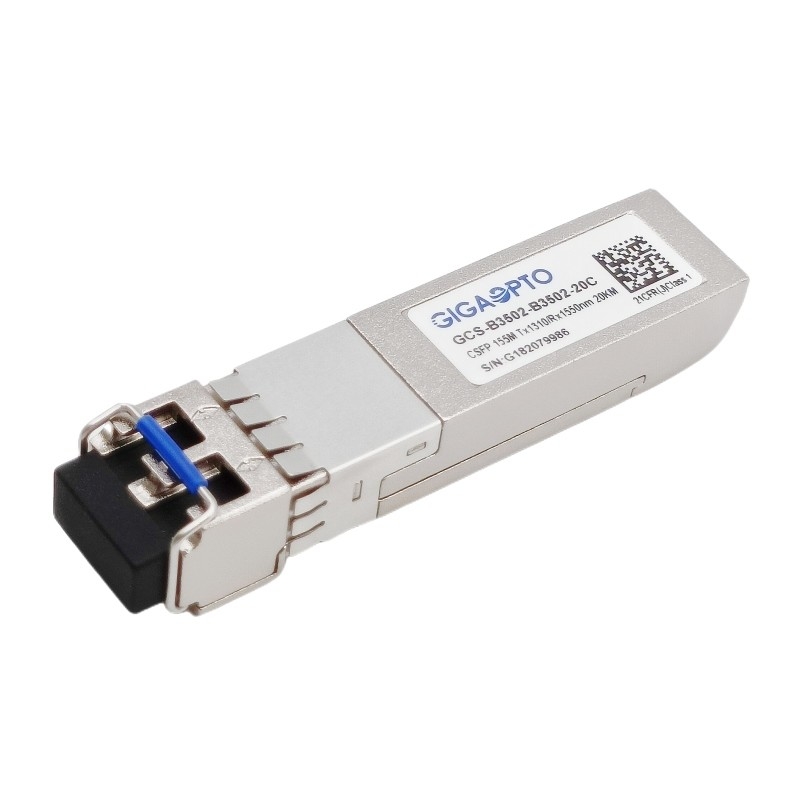

100BASE CSFP 듀얼 양방향성 광 파이버 트랜시버 TX1310nmRX1550nm LC 20 킬로미터 DOM
기술
GCS-B3502-B3502-20C는 고속 이더넷 데이터 링크를 위한 고성능 CSFP 송수신기 모듈입니다.
그것은 특히 두 부분으로 된 단일 모드 빛 섬유 위의 고성능 통합된 2개 양방향성 링크를 위해 설계됩니다, 각각 링크가 155Mbps 처리량과 20 킬로미터 전송을 LC 인터페이스로 지원합니다.
각각 채널을 위해 이 BIDI 송수신기부는 1310nm DFB레이저 송신기와 1550nm PIN 포토다이오드로 구성됩니다, 모든 모듈이 등급 1 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 SFP MSA SFF-8472에 명시된 I2C 인터페이스를 통해 이용 가능합니다.
이 CSFP LX 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 증명된 CE/RoHS를 압축하도록 완전히 순응합니다.
특징
| 적합렬 | 100Base CSFP LX20 | 부품번호 | GCS-B3502-B3502-20C |
| 패키징 | CSFP | 타입 | 공항 당 2 보사 |
| 자료 비율 (Ch1/Ch2) | 155Mbps/155Mbps | 레인 총수 | 2x (Tx/Rx) |
| 링크 거리 | 20 킬로미터 | 연결기 | LC 이중 통신 |
| Wavelength-Ch1 | TX1310nm/RX1550nm | Wavelength-Ch2 | TX1310nm/RX1550nm |
| 전압 | +3.3V | 전력 소모 | ≤ 1.3W |
| 레이저 유형 | DFB레이저 | 포토다이오드 형태 | 핀 |
| TX 출력 전원 | -13 ~ -9dBm | RX 민감도 | < -32dBm=""> |
| 소광비 | > 9dB | RX 과부담 | > -3dBm |
| 전력 예산 (dB) | 19dB | DDM / DOM | 지원 |
| 온도 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 프로토콜 | 고속 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1290 | 1310 | 1330 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -13 | -9 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1530 | 1550 | 1570 | 별거 안 해 | |||
| 수신기 감도 | -32 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -32 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -45 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
