제품 상세 정보:
|
| 상품 종류: | 100BASE CSFP | 자료 비율: | 155Mbps/155Mbps |
|---|---|---|---|
| TX 사고 방식: | 2 Ｘ 1490nm | RX 사고 방식: | 2 Ｘ 1310nm |
| 전송: | 20 킬로미터 | 매체: | SMF |
| DOM / DDM: | 지원받습니다 | 키워드: | 2 섬유 100BASE BIDI CSFP 광 파이버 트랜시버 |
| 강조하다: | 2 섬유 스프피 파이버 송수신기,20 킬로미터 스프피 파이버 송수신기,DOM 파이버 채널 스프피 |
||

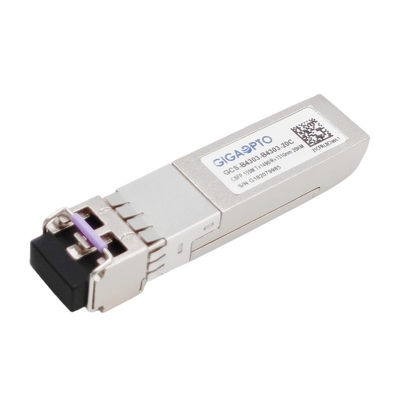

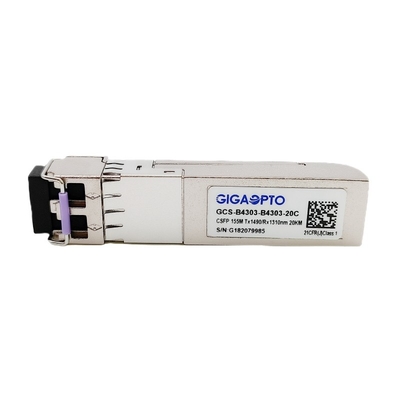

2 섬유 100BASE BIDI CSFP 광 파이버 트랜시버 TX1490nmRX1310nm LC 20 킬로미터 DOM
기술
100Base CSFP 송수신기는 특히 두 부분으로 된 단일 모드 빛 섬유 위의 고성능 통합된 2개 양방향성 링크를 위해 설계됩니다, 각각 링크가 155Mbps 처리량과 20 킬로미터 전송을 LC 인터페이스로 지원합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 SFP MSA SFF-8472에 명시된 I2C 인터페이스를 통해 이용 가능합니다.
이 CSFP LX 송수신기는 작은 형태인자 끼워 넣을 수 있는 (CSFP) MSA 선택 2와 증명된 CE/RoHS를 압축하도록 완전히 순응합니다.
상술
| 적합렬 | 100Base CSFP | 부품번호 | GCS-B4303-B4303-20C |
| 패키지 | CSFP | 타입 | 공항 당 2 보사 |
| 자료 비율 (MBP) | 155Mbps/155Mbps | 레인 총수 | 2x (Tx/Rx) |
| 링크 거리 | 20 킬로미터 | 연결기 | LC 이중 통신 |
| TX 사고 방식 | 2x 1490nm | RX 사고 방식 | 2x 1310nm |
| 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.3W |
| 송신기 타입 / 레인 | DFB레이저 | 수신기 유형 / 레인 | 핀 |
| TX 출력 전원 | -14 ~ -8dBm | RX 민감도 | < -32dBm=""> |
| 소광비 | > 9dB | RX 과부담 | > -3dBm |
| 전력 예산 (dB) | 18dB | DDM / DOM | 지원 |
| 온도 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 프로토콜 | 고속 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 스펙트럼 폭 (-20dB) | σ | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -13 | -9 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1290 | 1330 | 별거 안 해 | ||||
| 수신기 감도 | -32 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -32 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -45 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 27-1 시험 패턴 @155Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
