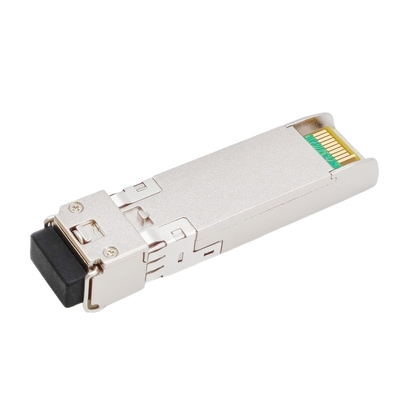

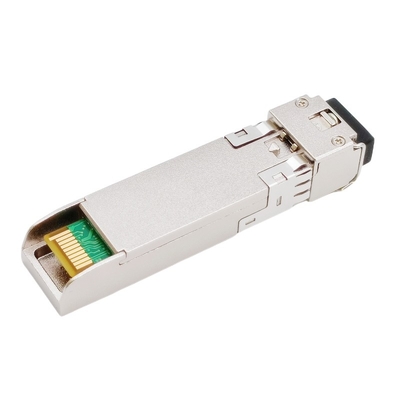

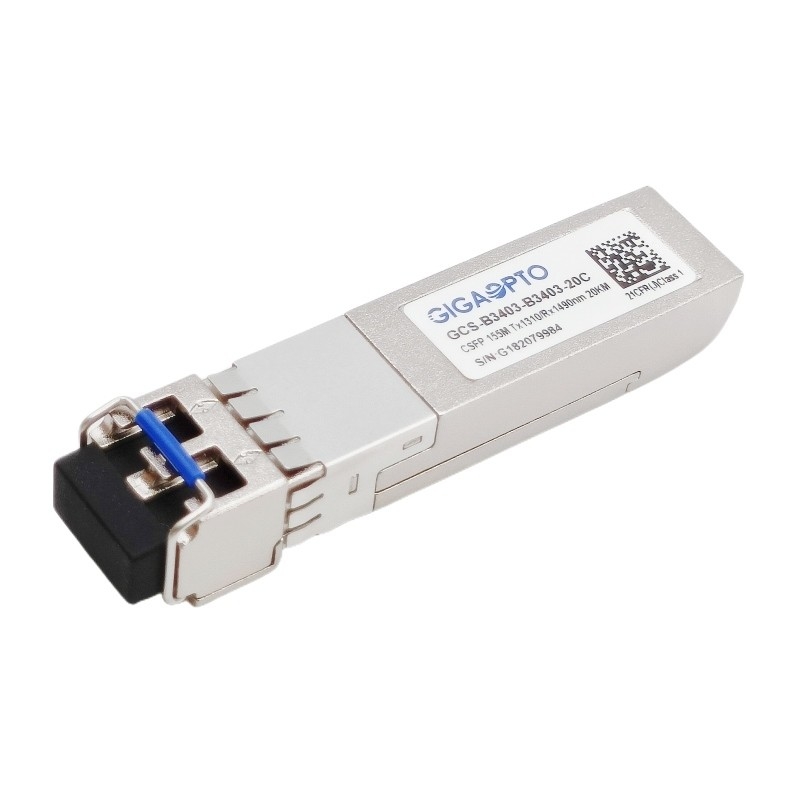

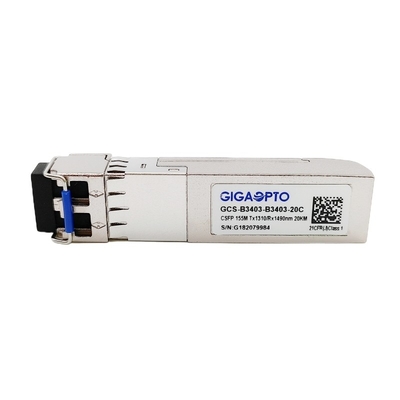

100BASE 듀얼 BIDI CSFP 광 파이버 트랜시버 TX1310nmRX1490nm LC 20 킬로미터 DOM
기술
100Base 듀얼 양방향이 CSFP 광 전송부는 똑같은 기계 형태 요인이 공항마다 두개의 독립적 양방향성 채널을 허락하면서 SFP에 대한 버전입니다.
각각 채널을 위해, 이 100BASE CSFP 송수신기부는 3 부서로 구성됩니다 : 1310nm DFB레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 1490nm PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 기온, 공급 전압의 실시간 감시, 레이저 바이어스 전류, 출력 전원과 등을 받은 레이저 평균 출력 전력을 제공하는 SFF-8472에 명시되는 것으로서 I2C 인터페이스를 통해 이용 가능합니다.
그것은 100Base-X 애플리케이션인 고속 이더넷에 대한 아이디어입니다.
상술
| 적합렬 | 100Base CSFP 송수신기 | 약속 어음 | GCS-B3403-B3403-20C |
| 폼 팩터 | CSFP | 타입 | 2x 비디 |
| 자료 비율 | 155Mbps/155Mbps | 레인 총수 | 2x (Tx/Rx) |
| 거리 | 20 킬로미터 | 인터페이스 | 2x LC 단체 |
| TX 사고 방식 | 2x 1310nm | RX 사고 방식 | 2x 1490nm |
| 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 1.3W |
| 송신기 타입 / 레인 | DFB레이저 | 수신기 유형 / 레인 | 핀 |
| 송신기 출력 전력 | -14 ~ -8dBm | 수신기 감도 | < -32dBm=""> |
| 소광비 | > 9dB | 입력 과부하 | > -3dBm |
| 전력 예산 (dB) | 18dB | 디지털 진단상의 | 지원 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | 보증 | 3년 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 단일 가중치 | 25 그램 | |
| 프로토콜 | 고속 이더넷, 순응한 MSA | ||
특징
애플리케이션
전기적이고 광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | |||
| 스펙트럼 폭 (RMS) | λ | 4 | 별거 안 해 | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -14 | -8 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 9 | dB | |||||
| 광학 상승 / 강하 시간 (20%~80%) | tr / 트프 | 0.26 | 나노 초 | |||||
| 자료 입력 스윙 차이 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 | |||
| 수신기 감도 | -32 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -3 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -32 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -45 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 1 | 4 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 1800 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 223-1 시험 패턴 @155Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
