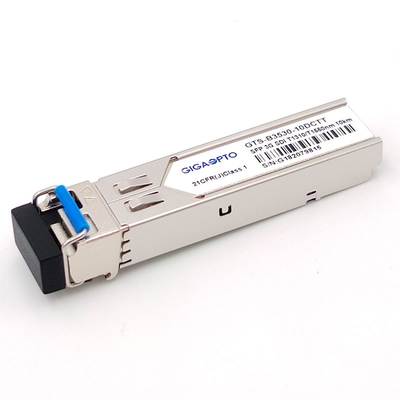

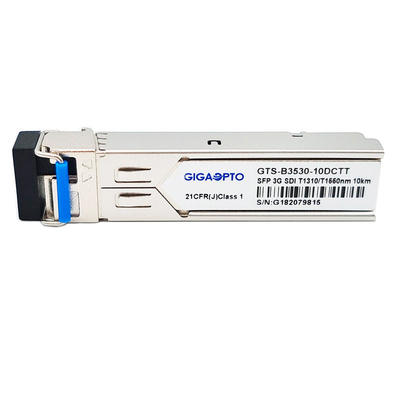

제품 상세 정보:
|
| 상품 이름: | 3G SFP 비디 2중 송신기 | 대역폭(gbp): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| 타입: | 1 광섬유 포트에서 2중 송신기 | 중심 파장: | TX_1 1310nm/TX_2 1550nm |
| 연결기: | LC 단체 | 거리: | 10 킬로미터 |
| 핀 지정: | 논-MSA | 보증: | 3-년 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 10 킬로미터 LC DDM의 3Gbps 양방향성 1310nm/1550nm 2중 송신기 디지털 영상 / 오디오 스프피 모듈 지지체 비디오 병적 패턴
기능 명세
| 상품 이름 | 1개 섬유 비디 2중 송신기 | 약속 어음 (부품 번호.) | GTS-B3530-10DCTT |
| 비트 전송률 (그비피스) | 50Mb/s- 2.97Gb/s | 핀 할당 | 논-MSA 핀 배치 |
| 모듈 타입 | 2중 송신기 | 작동 온도 | 0 내지 70' Ｃ / -20 내지 85' Ｃ |
| 중심 파장 (TX) | TX_1 1310nm/TX_2 1550nm | 맥스 화이버 길이 | 10 킬로미터 |
| 광 커넥터 | 단체 LC 수용부 | 매체 | SMF |
| 송신기 타입 | DFB 비디 | 수신기 콤포넌트 | 이용 불가능 |
| 전원 전압 | 3.3V | 공급전류 (맥스) | 300mA |
| Tx_1 1310nm 출력 전원 | - 5~0dBm | 소광비 | >5dB |
| Tx_2 1550nm 출력 전원 | - 8~-3dBm | 보증 시간 | 3년 |
| 화면 병적 패턴 지원 | 예 | OEM / ODM | 예 |
| 프로토콜 | SFP MSA, SFF-8472,RoHS, CE, FCC | ||
| 애플리케이션 | SD/HD/3G SDI | ||
| 부품번호 | SDI | 자료 비율 | 최대 링크 거리 |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | 10 킬로미터 |
| 에이치디에스디아이 | 1.485Gbps | 21 킬로미터 | |
| SD-SDI | 270Mbps | 30 킬로미터 |
기술
GTS-B3530-10DCTT는 1 섬유 양방향이 듀얼 채널 송신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하는 것을 계획했다는 것 입니다. 그것은 2중 송신기 모듈이 특히 계획되 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도에 대해 병적인 SDI의 면전의 강력한 성능을 위해 패턴화한다는 것 인 50Mb/s 내지 2.97Gb/s.This로부터 자료 비율을 지원합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 그것은 두 독립적 1310 nm과 1550 nm 레이저 송신기와 함께 있습니다. GTS-B3530-10DCRR를 수신기로 이용할 때 각각 송신기는 단일 모드 빛 섬유의 최고 30까지 킬로미터로 50 Mb / Ｓ에서부터 2.97Gb/s까지 신호를 전송할 수 있습니다. 10 킬로미터의 최대 거리는 3Gb/s 병적 신호로 성취할 수 있습니다.
특징
애플리케이션
핀 정의
