제품 상세 정보:
|
| 상품 이름: | 12G-SDI 양방향성 SFP+ | 자료 비율: | 12Gb/s |
|---|---|---|---|
| 사고 방식: | 1270nm -TX/1330nm -RX | 인터페이스 타입: | 단순한 LC |
| 맥스 전송: | 10 킬로미터 | 보증: | 3-년 |
| 키워드 1: | 12G SDI BIDI SFP+ 10 킬로미터 광 전송부 | 키워드 2: | SMPTE 12G HD 비디오 송수신기 모듈 |
| 강조하다: | 12G 비디오 SFP 송수신기,SDI 화면 SFP 송수신기,비디 SMPTE |
||
10차례 킬로미터 비디 1270nm/1330nm 12G SDI SFP+ 광 전송부 MSA 핀 배치
기능 명세
| 상품 이름 | 12G-SDI 비디 SFP | 자료 비율 | 0.27~11.88Gbps |
| 모듈 타입 | 송수신기 | MSA / 논-MSA | MSA |
| 폼 팩터 | SFP+ | 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 1270nm -TX/1330nm -RX | 맥스 한계 | 10 킬로미터 |
| 연결기 | 단순한 LC | 섬유형 | 단일 모드 빛 섬유 |
| LD는 타이핑합니다 | DFB | PD는 타이핑합니다 | 핀 |
| 공급 전압 | 3.3V | 공급전류 | 280mA (Typ.) |
| 송신 전력 | -5 ~ +1dBm | 민감도 @11.88Gbps | < -11dB=""> |
| 5.94Gbps에 있는 민감도 | < -13dB=""> | 2.97Gbps에 있는 민감도 | < -13dB=""> |
| 소광비 | >3.5dB | 수신기 과부담 | > 1.0dBm |
| 소비 전력 | ≤1.0W | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 중량 | 0.025 킬로그램 |
| 프로토콜 | SMPTE 거리 2082-1 (12G UHD-SDI), 거리 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI)와 거리 259 (SD-SDI). | ||
기술

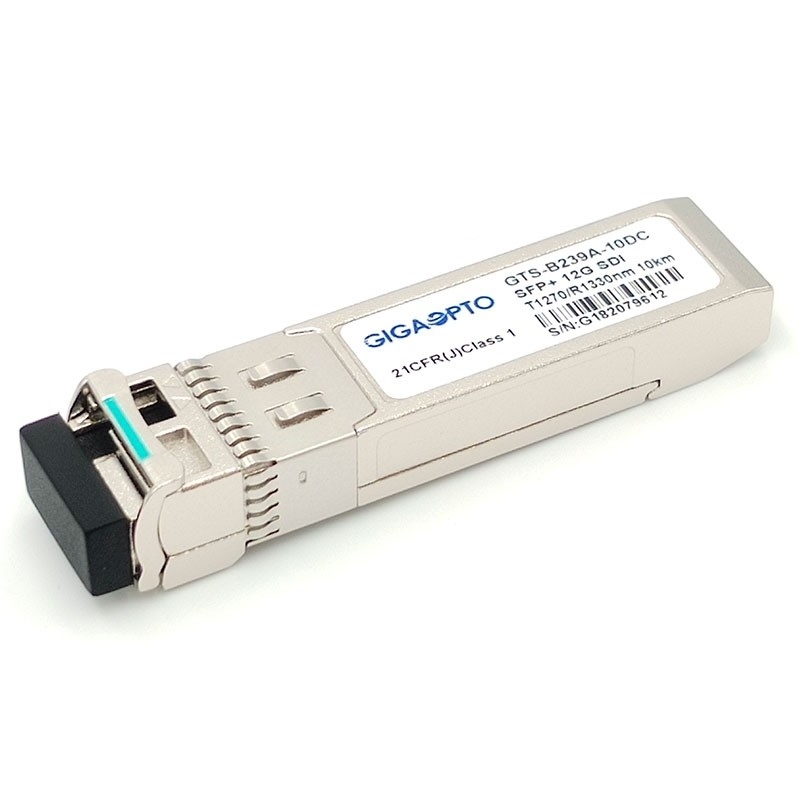

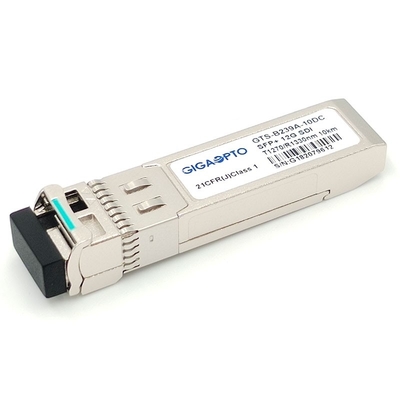

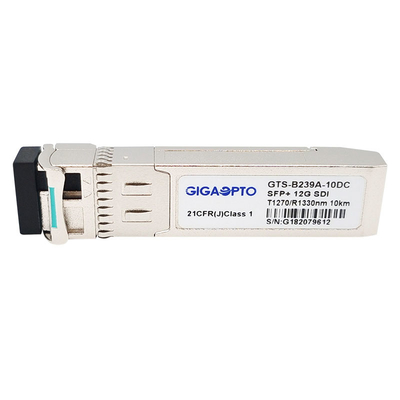

기가옵투의 GTS-B239A-10DC는 단일모드 섬유 위에서 12G SDI 양방향 전송 링크 한계 최고 10까지 킬로미터를 위해 설계됩니다.
그것은 SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M과 DVB-ASI로 순응합니다. 그것은 최고 11.8Gbps를 지원하고, 특히 에이치디에스디아이의 병적 패턴, 3G SDI와 6G SDI와 12G SDI를 전하도록 설계됩니다.

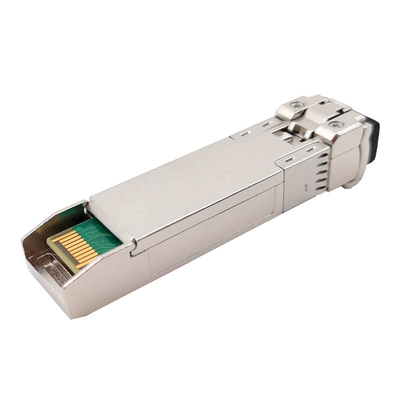

송수신기는 3가지 부문을 포함합니다 : DFB레이저, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C 인터페이스를 통해 이용 가능합니다.
특징
애플리케이션
핀 정의
