제품 상세 정보:
|
| 상품 이름: | 12G-SDI CWDM SFP+ | 자료 비율: | 12g |
|---|---|---|---|
| 사고 방식: | 1270~1450nm CWDM | 연결기: | 두 부분으로 된 LC |
| 거리: | 20 킬로미터 | 보증: | 3-년 |
| 키워드 1: | 12G UHD-SDI CWDM SFP+ | 키워드 2: | 12G CWDM 화면 SFP+ 광 전송부 |
| 강조하다: | 12G SDI 화면 광 전송부,1450nm 비디오 광 전송부,CWDM 광 전송부 |
||

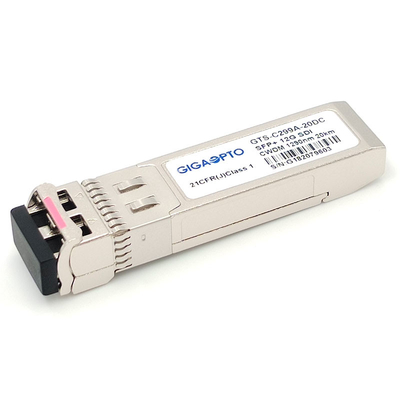

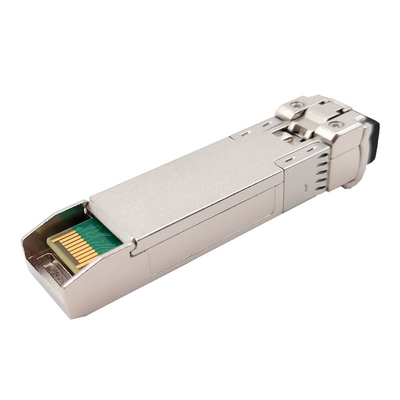

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20 킬로미터 SMF 이원적이 LC MSA
기능 명세
| 상품 이름 | 12G-SDI CWDM SFP | 자료 비율 | 0.27~11.88Gbps |
| 모듈 타입 | 송수신기 | MSA / 논-MSA | MSA |
| 폼 팩터 | SFP+ | 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | CWDM (1270~1450)NM | 맥스 거리 | 20 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 매체 | 단일 모드 빛 섬유 |
| 레이저 유형 | DFB CWDM | PD는 타이핑합니다 | 핀 |
| 공급 전압 | 3.3V | 공급전류 | 300mA (맥스) |
| 송신 전력 | -1 ~ 2dBm | 민감도 @11.88Gbps | < -11dB=""> |
| 전력 예산 | 13dB | 5.94Gbps에 있는 민감도 | < -13dB=""> |
| 소비 전력 | ≤1.0W | 2.97Gbps에 있는 민감도 | < -15dB=""> |
| ER. | >3.5dB | 수신기 과부담 | > 1.0dBm |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 프로토콜 | SMPTE 거리 2082-1 (12G UHD-SDI), 거리 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI)와 거리 259 (SD-SDI). | ||
12G-SDI CWDM SFP+ 1270nm~1450nm 송수신기 시리즈에 대한 제품 기술
SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M과 DVB-ASI에서 규정된 것처럼 기가옵투의 GTS-Cxx9A-10DC 시리즈가 단일모드 송수신기 모듈이 / 수신을 전하기를 계획했다는 것 이 라고 광학 일련의 디지털이 암시합니다. 그것은 최고 11.8Gbps를 지원하고, 특히 에이치디에스디아이의 병적 패턴, 3G SDI와 6G SDI와 12G SDI를 전하도록 설계됩니다. 최대 링크는 1270nm부터 1450nm 채널까지 CWDM 사고 방식을 통해 단일 모드 빛 섬유 (SMF) 위에서 최고 20까지 킬로미터에 도달합니다.
송수신기는 3가지 부문을 포함합니다 : DFB레이저, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
특징
명령 정보

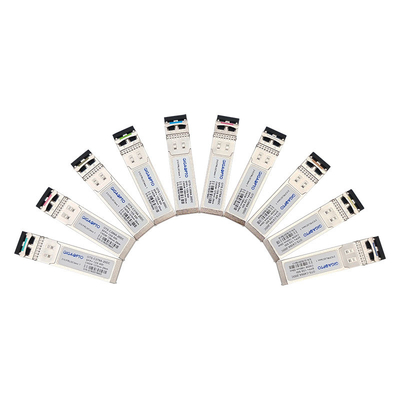

| 부품번호 | 기술 | CWDM 채널 | 맥스 한계 |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1270nm | 20 킬로미터 |

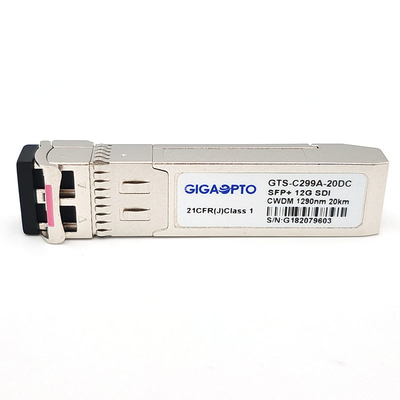

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1290nm | 20 킬로미터 |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1310nm | 20 킬로미터 |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1330nm | 20 킬로미터 |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1350nm | 20 킬로미터 |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1370nm | 20 킬로미터 |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1390nm | 20 킬로미터 |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1410nm | 20 킬로미터 |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1430nm | 20 킬로미터 |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF 듀얼 LC MSA | 1450nm | 20 킬로미터 |
애플리케이션
핀 정의
