12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치

12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치
12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치 12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치 12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치 12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치

큰 이미지 :  12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치

제품 상세 정보:
원래 장소: 센즈헨, 중국
브랜드 이름: Gigaopto
인증: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL

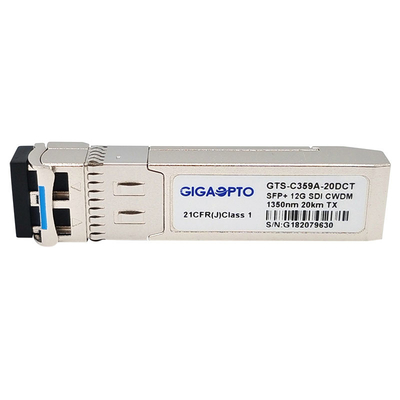

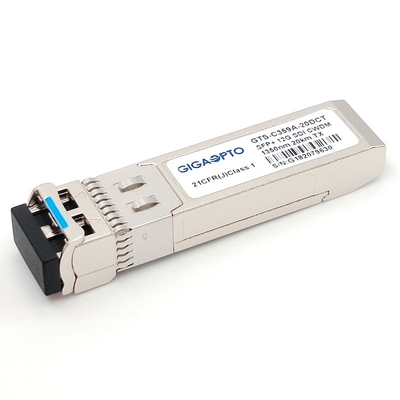

모델 번호: GTS-C359A-20DCT
결제 및 배송 조건:
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 단일 Package,10 또는 Tray,30 당 20 PC 또는 박스 당 50 또는 100 PC, 통 당 400 또는 600 PC
배달 시간: 1-5 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 50,000 PC / 달

12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치

설명
상품 이름: 12G-SDI CWDM TX 자료 비율: 12Gbps
폼 팩터: SFP+ 사고 방식: 1270~1450nm CWDM TX W/O RX
인터페이스: 한 개의 LC 전송: 20 킬로미터
보증: 3-년 키워드 1: 12G-SDI CWDM 단일 송신기
키워드 2: 방송 광 전송부
강조하다:

12G CWDM 송신기

,

20KM CWDM 송신기

,

CWDM SFP+

12G SDI SFP 단일 송신기 모듈 1270~1450nm CWDM 20 킬로미터 한 개의 LC SMF MSA 핀 배치





기능 명세



상품 이름 12G-SDI CWDM 자료 비율 (그비피스) 50Mbps~11.88Gbps
모듈 타입 송신기 (1-공항 TX) MSA / 논-MSA MSA
폼 팩터 SFP+ 작동 온도 0 내지 70' C (32 내지 158' F)
사고 방식 CWDM 1270~1450nm 맥스 거리 20 킬로미터
연결기 LC 단체 병적 패턴 지원받습니다
레이저 유형 CWDM DFB 섬유형 SMF
공급 전압 3.3V 수신기 유형 어떤 것
송신 전력 - 1~ +2dBm 공급전류 160mA (Typ.)
OEM / ODM 지원받습니다 보증 3년
프로토콜 SMPTE 거리 2082-1 (12G UHD-SDI), 거리 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI)와 거리 259 (SD-SDI).
순응성 SFP MSA,RoHS





12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA 핀 배치 시리즈에 대한 제품 기술



기가옵투의 GTS-Cxx9A-20DCT 시리즈는 한 개의 CWDM 채널 단일모드 송신기 모듈이 SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M과 DVB-ASI에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하는 것을 계획했다는 것 입니다. 그것은 1270nm부터 1450nm까지 CWDM 파장 채널을 통해 11.8Gbps와 최대 링크까지 SMF 섬유 에 최고 20까지 킬로미터를 지원합니다.

송신기는 (MSA) SFP 다중-자원 협정으로 순응하고, 특히 에이치디에스디아이의 병적 패턴, 3G SDI와 6G SDI와 12G SDI를 전하도록 설계됩니다.





특징



  • 적합한 SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M과 DVB-ASI
  • Dara 비율 최고 11.88까지 Gb / S
  • 12G SDI에 대해 최고 20까지 킬로미터를 능가하세요
  • 짜맞춘 리클락커
  • 에이치디에스디아이, 3G-SDI와 6G-SDI와 12G-SDI의 지원 화면 병적 패턴 : 1330 nm에 대한 1270 nm
  • 한 개의 CWDM 송신기 : 수신기 없이, 1470 nm에 대한 1270 nm
  • 산업 기준 SFP +를 기반으로
  • SFF-8472 디지털 진단 기능
  • 한 개의 3.3V 전원 공급기
  • 작동 온도 : +70' C에 대한 0
  • 핫 블러그 가능합니다
  • 순응한 로에스
  • 순응한 등급 1 레이저 국제 안전 기준 IEC-60825





명령 정보



부품번호 기술 CWDM 채널 맥스 한계 죔쇠 색상 코드

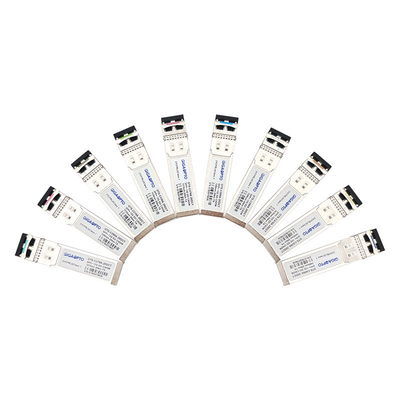

GTS-C279A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1270nm / -C27 20 킬로미터 밝은 자주색
GTS-C299A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1290nm/ -C29 20 킬로미터 하늘빛
GTS-C319A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1310nm/ -C31 20 킬로미터 황록색
GTS-C339A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1330nm/ -C33 20 킬로미터 황토
GTS-C359A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1350nm/ -C35 20 킬로미터 분홍색
GTS-C379A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1370nm/ -C37 20 킬로미터 베이지
GTS-C399A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1390nm/ -C39 20 킬로미터 백색
GTS-C419A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1410nm/ -C41 20 킬로미터
GTS-C439A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1430nm/ -C43 20 킬로미터 검정색
GTS-C459A-20DCT 12G-SDI SFP+ CWDM 단일 송신기 모듈 MSA 1450nm/ -C45 20 킬로미터 노란 오렌지 색





애플리케이션



  • SMPTE 거리 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE 거리 2081-1과 SMPTE 거리 2082-1 신호를 위한 일련의 디지털 파이버 전송 시스템
  • UHDTV / HDTV / SDTV 서비스 인터페이스



핀 정의



12G SDI CWDM 송신기 SFP+ Tx 1270~1450nm DFB 송신기 20KM LC DOM MSA 핀 배치 0
