제품 상세 정보:
|
| 아이템 이름: | 12G-SDI 비디 SFP+ | 자료 비율: | 12g |
|---|---|---|---|
| 사고 방식: | 1330nm -TX/1270nm -RX | 연결기: | 단순한 LC |
| 맥스 유선 통신: | 10 킬로미터 | OEM / ODM: | 지원받습니다 |
| 키워드 1: | 12G-SDI BIDI 광 전송부, | 키워드 2: | 12G 양방향성 SFP+ |
| 강조하다: | SMPTE 화면 SFP 송수신기,13T 비디오 SFP 송수신기,BIDI 광 전송부 |
||

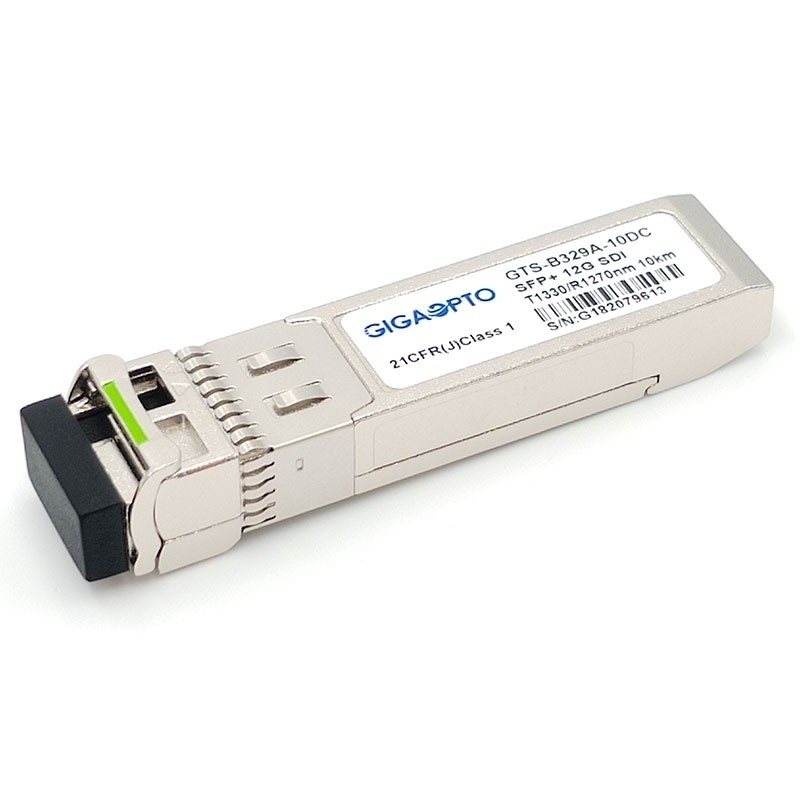

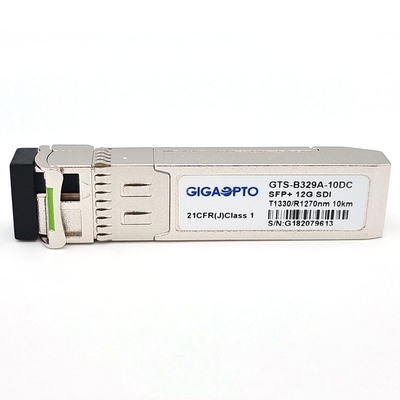

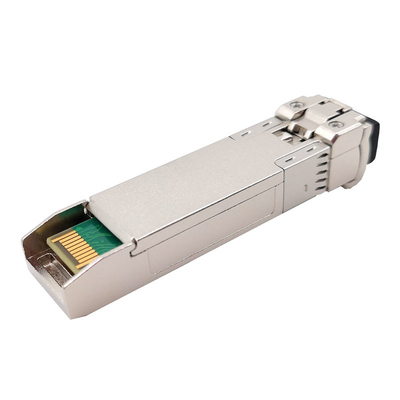

10KM 비디 1330nm/1270nm 12G-SDI SFP+ 광 전송부 MSA 핀 배치
기능 명세
| 상품 이름 | 12G UHD 화면 SFP | 자료 비율 | 0.27~11.88Gbps |
| 모듈 타입 | 송수신기 | MSA / 논-MSA | MSA |
| 포장 | SFP+ | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 1330nm -TX/1270nm -RX | 맥스 거리 | 10 킬로미터 |
| 인터페이스 | 단순한 LC | 매체 | 단일 모드 빛 섬유 |
| 송신기 | DFB | 수신기 | 핀 |
| 전원 전압 | +3.3V | 경향 | (전형적인 280mA.) |
| 평균 출력 전력 | - 5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| 5.94Gbps에 있는 RX 민감도 | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| 소광비 | >3.5dB | RX 포화 | > 1.0 데이터 베이스 관리 프로그램 |
| 소비 전력 | ≤1.0W | 디지털 진단상의 | 지원 |
| OEM / ODM | 예 | 보증 | 3년 |
| 프로토콜 | SMPTE 거리 2082-1 (12G UHD-SDI), 거리 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI)와 거리 259 (SD-SDI). | ||
기술
기가옵투의 GTS-B329A-10DC 12G 비디 SFP+ 광 전송부는 사고 방식 1330nm TX/1270nm RX로 SMF 위에서 12G SDI 양방향 전송 링크 한계 최고 10까지 킬로미터를 위해 설계됩니다.
그것은 최고 11.8Gbps를 지원하고, 특히 에이치디에스디아이의 병적 패턴, 3G SDI와 6G SDI와 12G SDI를 전하도록 설계됩니다.
송수신기는 3가지 부문을 포함합니다 : DFB레이저, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다.
모듈은 전력, 레이저 바이어스 전류, 모듈 온도와 공급 전압을 전하는 것을 포함하여, 그것의 운영 상태와 지위의 디지털 진단 정보를 제공합니다. 보정과 알람 / 경고 임계값 데이터는 내부 메모리 (EEPROM)에서 작성되고 저장됩니다.
특징
애플리케이션
핀 정의
