제품 상세 정보:
|
| 상품 이름: | 3G SMPTE SFP 2중 송신기 | 비트 전송률(gbp): | 50Mbps-2.97Gbps |
|---|---|---|---|
| 모듈 타입: | 2중 송신기 | 중심 파장: | 1310nm |
| 접속구의 형태: | 듀얼 LC 수용부 | 전송: | 40 킬로미터 |
| 핀 할당: | 논-MSA 핀 배치 | DDM: | 지원받습니다 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 40 킬로미터 LC DDM의 3Gbps 1310nm 2중 송신기 디지털 영상 / 오디오 스프피 모듈 지지체 비디오 병적 패턴
기능 명세
| 상품 이름 | 3G SFP 2중 송신기 | 대역폭 (그비피스) | 50Mbps - 2.97Gbps |
| 모듈 타입 | 2중 송신기 | 핀 할당 | 논-MSA 핀 배치 |
| 폼 팩터 | SFP | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (TX) | 1310nm | 최대 길이 | 40 킬로미터 |
| 광 커넥터 | 두 부분으로 된 LC | 섬유상 | SMF |
| LD 성분 | DFB | PD 성분 | 이용 불가능 |
| 전원 전압 | 3.3V | 공급전류 (맥스) | 500mA |
| 평균 출력 전력 | - 2~+2dBm | 소광비 | >5dB |
| DOM 지원 | 예 | 화면 병적 패턴 | 예 |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 프로토콜 | SFP MSA, 로에스, CE, FCC | ||
| 애플리케이션 | SD/HD/3G SDI | ||
기술

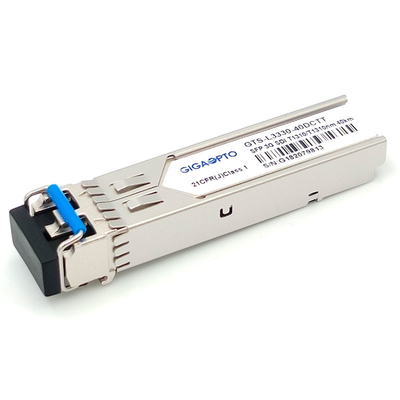

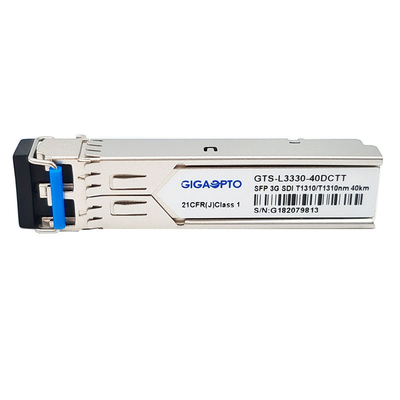

GTS-L3330-40DCTT는 듀얼 채널 광 송신 수단 모듈입니다, 각각 채널이 양구간으로 구성됩니다 :DFB 레이저 송신기와 MCU 제어 유닛. 이 송신기 모듈은 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하는 것을 계획했습니다.
그것은 50Mbps에서부터 3Gbps까지 지원합니다고 송신되를 위한 특히 계획되 SMPTE 259M이, SMPTE 344M, SMPTE 292M과 SMPTE 424M SDI 병적 패턴.
50Mbps에서부터 3Gbps 전송까지 각각 송신기 송신할 수 있다 신호는 3Gbps 병적 신호로 최고 40까지 킬로미터에 도달합니다.
SFF-8472 표준인 SFP MSA로 매우 순응한 핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 짜맞춘 디지털 진단 모니터링 (DDM)는 실시간 운용 변수에 대한 접근을 허용합니다.
그것은 고화질 디지털 방송 애플리케이션에 적합합니다.
특징
애플리케이션
핀 정의
