제품 상세 정보:
|
| 항목: | 6G SDI 화면 BIDI 이원 수신기들 | 기술: | 1개 섬유인 보사에서 수신기 2명 |
|---|---|---|---|
| 패키지: | SFP | 중심 파장: | rx1_1310nm/rx2_1490nm |
| 인터페이스: | 단순한 LC | 작동 온도: | -5 내지 70' Ｃ |
| 보증: | 3년 | 키워드: | 6G-SDI 듀얼 핀 수신기 모듈 |

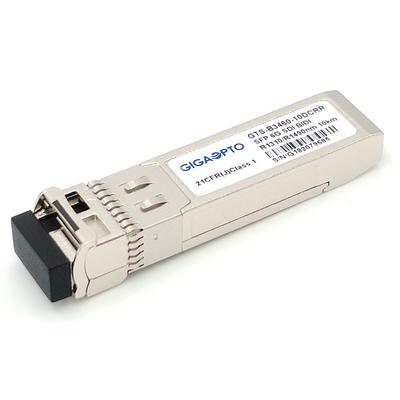

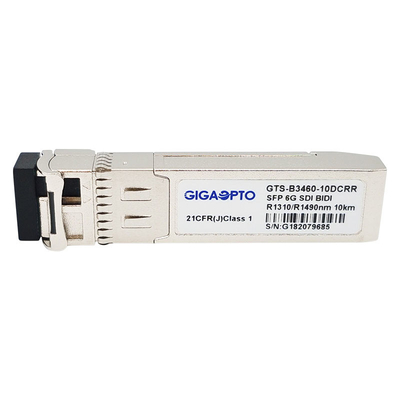

6G SDI SMPTE SFP RX1310nm RX1490nm 핀 10 킬로미터 SMF BIDI LC 이원 수신기들 모듈 논-MSA
기능 명세
| 아이템 이름 | 6G SDI SMPTE SFP 이원 수신기들 | 약속 어음 | GTS-B3460-10DCRR |
| 모듈 타입 | 1개 섬유인 보사에서 듀얼 RX | 대역폭 (그비피스) | 0.143Gbps - 5.94Gbps |
| 폼 팩터 | SFP BIDI | 환경 | 70' Ｃ에 대한 작동 -5 |
| 사고 방식 | rx1_1310nm/rx2_1490nm | 한계 | 9/125μm SMF에 있는 10 킬로미터 |
| 접속구의 형태 | LC 단체 | 케이블 유형 | G.652 SMF |
| 송신기 부분 | 이용 불가능 | 수신기 유형 | 핀 광검파기 |
| 전원 전압 | 3.3V | 공급전류 (맥스) | 500mA |
| 수신기 감도 | <-15dbm> | 입력 포화출력 | > 0dBm |
| 진단상의 (DDM/DOM) | 지원 | 핀 할당 | 논-MSA 핀 배치 |
| 단일 가중치 | 0.025 킬로그램 | 보증 제한된 시간 | 36-달 |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
기술
GTS-B3460-10DCRR는 1 섬유 양방향이 듀얼 채널 수신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받기를 계획했다는 것 입니다. 그것은 이원 수신기 모듈이 특히 계획되 SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M과 ST-2081 직렬 속도에 대해 병적인 SDI의 면전의 강력한 성능을 위해 패턴화한다는 것 인 143Mb/s 내지 5.94Gb/s.This로부터 자료 비율을 지원합니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 그것은 두 독립적 1310 nm과 1490 nm 핀 포토 검출기와 함께 있습니다. 10 킬로미터의 최대 거리는 6Gb/s 병적 신호로 성취할 수 있습니다.
특징
애플리케이션
표준
핀 정의
| 아니오 고정하세요 | 기호 | 명칭 / 기술 | 전원 Seq. | 기록 |
| 1 | 방향 전환 | 수신기접지 | 1번째 | |
| 2 | RD2- |
밖에 수신기(1310nm) 역데이터. AC은 연결되었습니다. CML-O |
3번째 | |
| 3 | RD2+ |
밖에 수신기(1310nm) 비반전 데이터. AC은 연결되었습니다. CML-O |
3번째 | |
| 4 | mod_abs | 모듈은 모듈에서 불참하고 방향 전환에 연결됩니다 | 3번째 | 1 |
| 5 | SCL | 2-와이어 직렬 인터페이스 클록 라인, LVTTL-I | 3번째 | 2 |
| 6 | SDA | 2-와이어 직렬 인터페이스 데이터 라인, LVTTL-I/O | 3번째 | 2 |
| 7 | 방향 전환 | 수신기접지 | 3번째 | |
| 8 | NC | 연결되지 않습니다 | 3번째 | |
| 9 | NC | 연결되지 않습니다 | 3번째 | |
| 10 | RX LOS1 |
수신기(1490nm) 신호 손실 표시, LVTTL-O 높은 것 : 신호 손실 로우 : 신호는 탐색했습니다 |
1번째 | 3 |
| 11 | 방향 전환 | 수신기접지 | 1번째 | |
| 12 | RD1- |
밖에 수신기(1490nm) 역데이터. AC은 연결되었습니다. CML-O |
3번째 | |
| 13 | RD1+ |
밖에 수신기(1490nm) 비반전 데이터. AC은 연결되었습니다. CML-O |
3번째 | |
| 14 | 방향 전환 | 수신기접지 | 1번째 | |
| 15 | 프크크레 | 수신기 전원 공급기 | 2번째 | |
| 16 | 프크크레 | 수신기 전원 공급기 | 2번째 | |
| 17 | 방향 전환 | 수신기접지 | 1번째 | |
| 18 | NC | 연결되지 않습니다 | 3번째 | |
| 19 | NC | 연결되지 않습니다 | 3번째 | |
| 20 | RX LOS2 |
수신기(1310nm) 신호 손실 표시, LVTTL-O 높은 것 : 신호 손실 로우 : 신호는 탐색했습니다 |
1번째 | 4 |
전원 Seq. 다음 핫 플러깅 동안 핀 부착 시퀀스.
주기 1. mod_abs는 모듈 안에서 베릿에 연결됩니다.
기록 2. SDA&SCL (I2C)는 4.7k로 끌어 올려질 것입니다 - 호스트 보드 위의 10kΩ 저항기.
기록 3. RX LOS1은 4.7k로 끌어 올려질 것입니다 - 호스트 보드 위의 10kΩ 저항기.
기록 4. Ｔ RX LOS2는 4.7k로 끌어 올려질 것입니다 - 호스트 보드 위의 10kΩ 저항기.
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
