제품 상세 정보:
|
| 상품 이름: | 6G SMPTE 화면 이원 수신기들 모듈 | 최대 속도: | 6g |
|---|---|---|---|
| 모듈 타입: | 2RX | 중심 파장: | 1310nm-RX1, 1310nm-RX2 |
| 한계: | 10 킬로미터 | 연결기: | 듀얼 LC 연결기 |
| 온도: | 상용 | 키워드: | 6G 이원 수신기들 SFP |

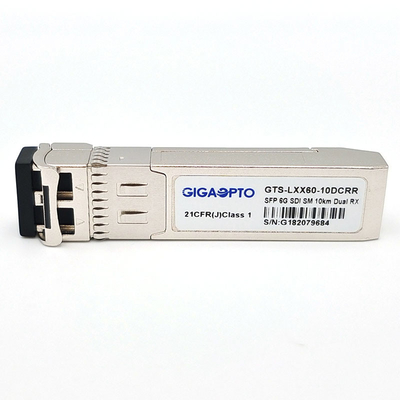

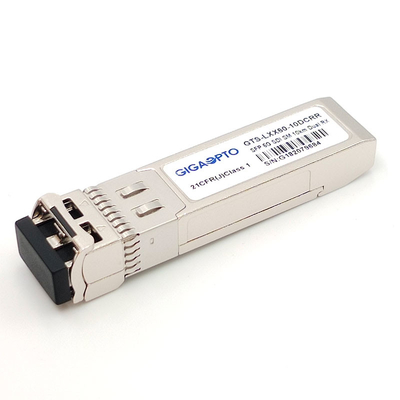

6G SDI SMPTE SFP 핀 10 킬로미터 SMF는 LC 이원 수신기들 모듈 논-MSA를 이중화합니다
기능 명세
| 아이템 이름 | 6G-SDI SFP 이중 수취인 | 약속 어음 | GTS-LXX60-10DCRR |
| 폼 팩터 | 포트 수신기 2명 | 비트 전송률 (그비피스) | 50Mbit/s - 5.94Gbit/s |
| 화면 병적 패턴 | 채무 불이행으로서의 지원 | 환경 | 작동하는 것 :0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (RX) | 1310nm | 광전송 | 10 킬로미터 |
| 접속구의 형태 | LC 두 부분으로 된 PC | 케이블 유형 | SMF |
| 송신기 | 이용 불가능 | 수신기들 타입 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | 300mA (Typ.) |
| 프로토콜 | SFP MSA | 핀 할당 | NON-MSA |
| 수신기 감도 (PRBS) | <-15dbm> | 과부담 | > 0dBm |
| 디지털 진단상의 (DDM) | 와 함께 | 단일 가중치 | 25 그램 |
| OEM / ODM | 지원 | 보증 | 3년 |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
기술
기가옵투의 GTS-LXX60-10DCRR는 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받기 위해 듀얼 채널 운용을 위해 설계됩니다. 그것은 50Mbps부터 5.94Gbps까지 비트율을 지원합니다.
이 이원 수신기들 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M과 ST-2081 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
그것은 이중 수신기들을 포함합니다, 각각이 트랜스-임피던스 전치증폭기(TIA)와 통합된 1310nm PIN 포토다이오드로 구성됩니다, 최대 링크 한계가 두 부분으로 된 LC 연결기로 10 킬로미터에 달려있습니다.
수신기들 모듈은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 매우 호환 가능합니다
특징
애플리케이션
핀 정의
