제품 상세 정보:
|
| 아이템 이름: | 6G 극단적 SDI 단일 수신기 | 대역폭(gbp): | 50Mbps - 5.94Gbps |
|---|---|---|---|
| 모듈 타입: | 핀 수신기 | 폼 팩터: | SFP |
| 사고 방식: | 1310nm | 인터페이스: | 단순한 LC |
| 케이블 길이: | 10 킬로미터 | 핀 할당: | 비 MSA |
6G SDI SMPTE SFP 핀 10 킬로미터 SMF LC 단일 수신기 모듈 논-MSA
기능 명세
| 이름 | 6G 극단적 SDI 단일 수신기 | 맥스 비트율 | 5.94Gbps |
| 패키징 | SFP | 핀 할당 | 비 MSA 핀아웃부 |
| 화면 병적 패턴 | 지원 | 작동 온도 | 상업적 /Industrial |
| 중심 파장 (RX) | 1310nm-RX | 케이블 연결 길이 | G.652에 있는 10 킬로미터 |
| 접속구의 형태 | LC 단체 | 케이블 유형 | 단일 모드 빛 섬유 |
| TX 레이저 부분 | 이용 불가능 | 수신기 유형 | 핀 광검파기 |
| 전원 전압 | 3.3V | (전형적인) 공급전류 | 150mA |
| 프로토콜 | SFP MSA | Rx 포화 | > 0dBm |
| 민감도 (PRBS) | SD-SDI :<-20dbm> | ||
| (병적인) 민감도 | SD-SDI :<-16dbm> | ||
| 디지털 진단상의 | 와 함께 | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
기술

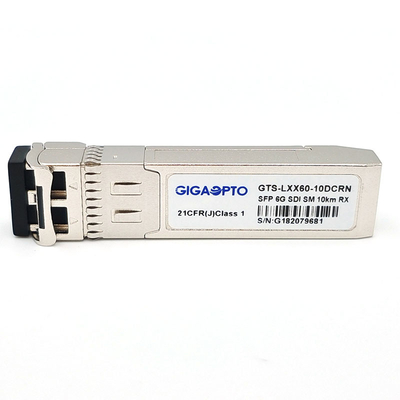

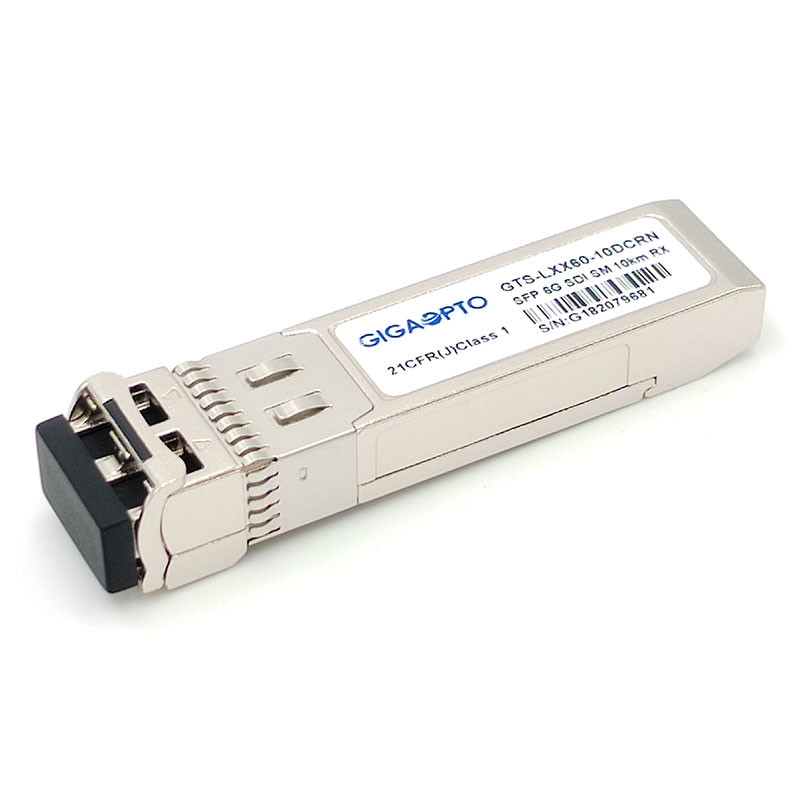

기가옵투의 GTS-LXX60-10DCRN 6G 비디오 SFP 단일 수신기 모듈은 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 5.94Gb/s로부터의 자료 비율을 지원합니다. 이 수신기 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M과 ST-2081 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다. 최대 전송은 단순한 LC 연결기와 1310nm 사고 방식을 통해 단일모드 섬유 위에서 최고 10까지 킬로미터에 도달할 수 있습니다
수신기는 트랜스-임피던스 전치증폭기(TIA)와 MCU 제어 유닛과 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
수신기들은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
특징
애플리케이션
핀 정의
