제품 상세 정보:
|
| 항목: | 6G SDI CWDM 단일 송신기 | 대역폭 (Gb / Ｓ): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| 폼 팩터: | SFP | 사고 방식(tx): | 1270~1450nm CWDM |
| 연결기: | LC 단체 | 한계: | 20 킬로미터 |
| 핀 할당: | 논-MSA | 하이라이트: | DVI CWDM 단일 송신기 |

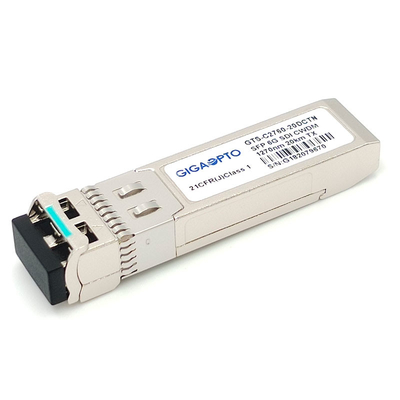

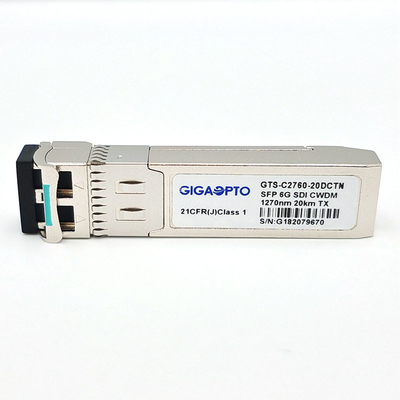

6G SDI CWDM 1270nm-1450nm SFP 단일 송신기 모듈 20 킬로미터 SMF LC DDM 비 MSA
기능 명세
| 아이템 이름 | 6G-SDI CWDM 단일 송신기 | 부품번호 | GTS-Cxx60-20DCTN |
| 대역폭 (그비피스) | 50Mbps - 5.94Gbps | MSA / 논-MSA | 비 MSA 핀 배치 |
| /Technology를 형성하세요 | SFP / 한 개의 TX | 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 (TX) | 1270nm~1450nm CWDM | 섬유 거리 | 20 킬로미터 |
| 연결기 | LC 단순한 UPC | 섬유형 | G.652 SMF |
| 송신기 | CWDM DFB레이저 | 수신기 | 이용 불가능 |
| 평균 송신 전력 (dBm) | - 8~ -3dBm | 소광비 (dB) | >5dB |
| 화면 병적 패턴 | 채무 불이행으로서의 지원 | DDM / DOM | 지원받습니다 |
| 단일 가중치 | 25 그램 | 보증 시간 | 3년 |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
기술
기가옵투의 GTS-Cxx60-20DCTN 6G SDI 비디오 단일 송신기 모듈은 단순한 LC 연결기로 1270nm부터 1450nm (20nm 각각 단계)까지 CWDM 파장 채널 를 경유하는 G.652 단일모드 섬유 위에서 20 킬로미터 동안 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 5.94Gb/s로부터의 자료 비율을 지원합니다. 이 송신기는 특히 SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M과 ST-2081 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
이 송신기 모듈은 MSA SFP와 SFF-8472로 매우 순응합니다, 실시간 디지털 진단 모니터링 기능이 I2C 인터페이스를 통해 이용 가능합니다.
그것은 고화질 디지털 방송 애플리케이션에 적합합니다.
명령 정보
| 부품번호 | Description-6Gbps SDI SFP 20 킬로미터 | CWDM 채널 | 맥스 한계 (KM) | 온도 |
| GTS-C2760-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1270nm / -C27 | 20 킬로미터 | Com. |
| GTS-C2960-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1290nm/ -C29 | 20 킬로미터 | Com. |
| GTS-C3160-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1310nm/ -C31 | 20 킬로미터 | Com. |
| GTS-C3360-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1330nm/ -C33 | 20 킬로미터 | Com. |
| GTS-C3560-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1350nm/ -C35 | 20 킬로미터 | Com. |
| GTS-C3760-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1370nm/ -C37 | 20 킬로미터 | Com. |
| GTS-C3960-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1390nm/ -C39 | 20 킬로미터 | Com. |
| GTS-C4160-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1410nm/ -C41 | 20 킬로미터 | Com. |
| GTS-C4360-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1430nm/ -C43 | 20 킬로미터 | Com. |
| GTS-C4560-20DCTN | 6G SDI CWDM 단일 송신기 모듈 LC 비 MSA | 1450nm/ -C45 | 20 킬로미터 | Com. |
특징
애플리케이션
핀 정의
