제품 상세 정보:
|
| 상품 이름: | 6G SMPTE BIDI SFP | 비트율: | 50Mbps~5.94Gbps |
|---|---|---|---|
| 패키지 / 기술: | SFP 1 섬유 | 연결기: | LC 단체 |
| 한계: | 10 킬로미터 | 키워드: | 6G TX1310nm/RX1550nm |

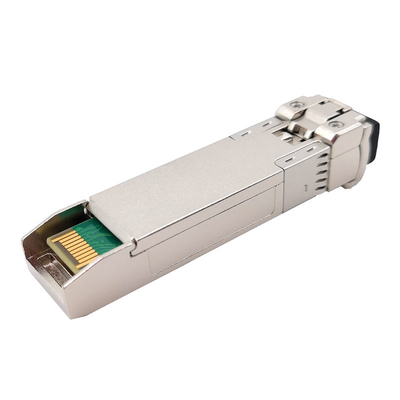

6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10 킬로미터 송수신기 모듈 MSA
제품 기술

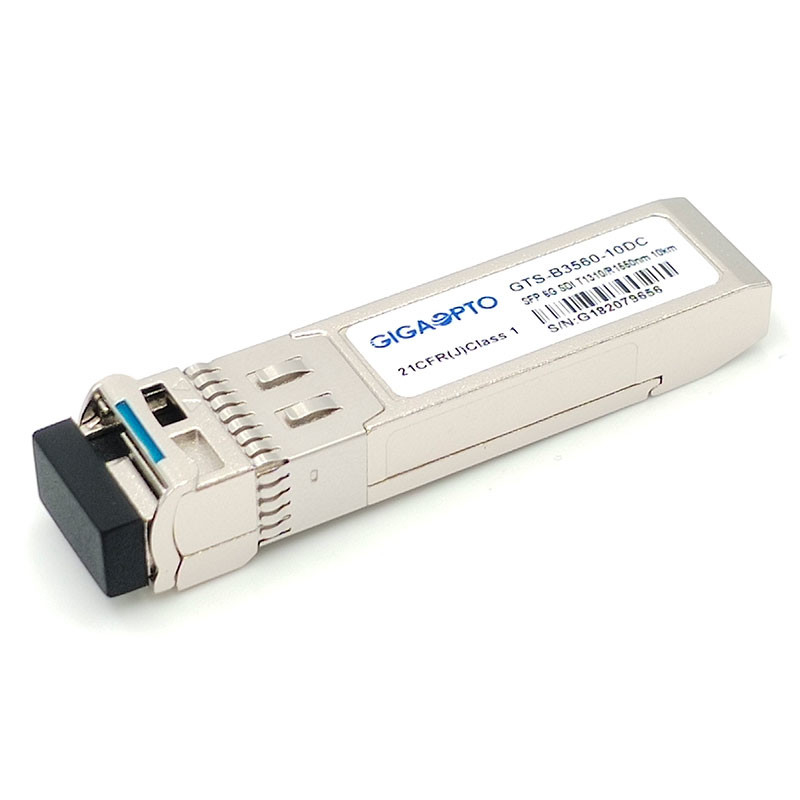

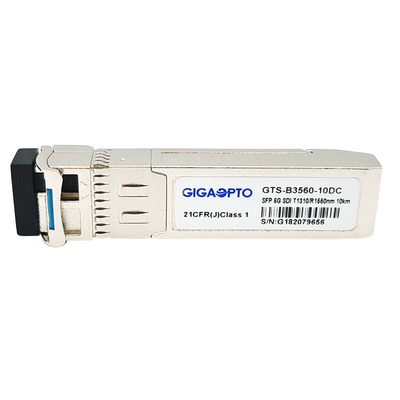

기가옵투의 GTS-B3560-10DC는 비디오 전송 애플리케이션을 위해 설계된 한 섬유 양방향성 SFP 광 송수신기 모듈입니다.
송수신기는 50Mbps에서부터 5.94Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M의 SDI 병적 패턴을 지원하도록 설계되고 10 킬로미터의 ST-2081 일련 rate,a 최대 거리가 단순한 LC 연결기와 단일 모드 빛 섬유 (SMF) 위에서 6Gbps 병적 신호로 성취할 수 있습니다.
송수신기는 3가지 부문으로 구성됩니다 : 1310nm DFB레이저 송신기, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 1550nm PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
기능 명세
| 제품 | 6G 비디오 비디 SFP | 부품번호 | GTS-B3560-10DC |
| 맥스 자료 비율 | 5.94Gb/s | MSA 핀 배치 | 예 |
| 모듈 타입 | 송신기 + 수신기 | 작동 온도. | 70' Ｃ에 대한 0' Ｃ /-40' +85' Ｃ에 대한 Ｃ |
| 중심 파장 | 1310nm-TX/1550nm-RX | 파이버 전송 | 10 킬로미터 |
| 인터페이스 /Polish | 단순한 LC UPC | 섬유형 | SMF G.652 |
| 송신기 타입 | DFB 비디 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | (전형적인) 총전류 | 200mA |
| TX 광학력 | - 6~+1dBm | 수신 감도 | < -14dB=""> |
| 소광비 | >7.0dB | 디지털 진단 | 예 |
| 화면 병적 패턴 | 채무 불이행으로서의 지원 | 중량 | 0.025 킬로그램 |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
특징
+70' Ｃ에 대한 0' Ｃ
+85' Ｃ에 대한 -40' Ｃ
애플리케이션
핀 정의
