제품 상세 정보:
|
| 상품 이름: | 6G SDI CWDM 송수신기 | 데이타율: | 50Mbps~6Gbps |
|---|---|---|---|
| 패키지: | SFP | 인터페이스: | LC 이중 통신 |
| 섬유 한계: | 20 킬로미터 | 키워드: | 6G UHD-SDI 송수신기 |

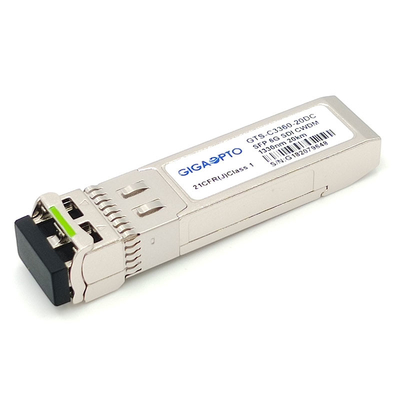

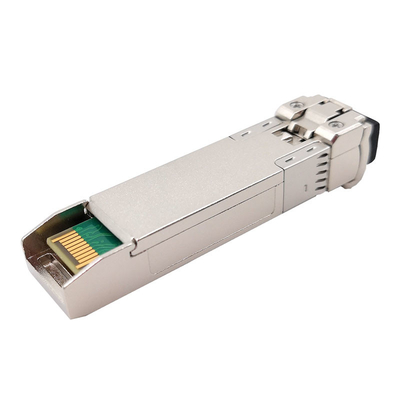

6Gbps CWDM 1270nm - SD/HD/3G/6G/SDI를 위한 1450nm 비디오 송수신기 모듈
6G-SDI CWDM SFP 1270nm~1450nm 송수신기 시리즈에 대한 제품 기술
이 6Gbps 비디오 송수신기 시리즈는 두가지 채널 영상 전송 응용을 위해 고성능, 비용 효과적 모듈입니다.
그것은 50Mbps부터 5.94Gbps까지 자료 비율을 지원하고, 특히 SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M과 ST-2081 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.최대 링크는 1270nm부터 1450nm 채널까지 CWDM 사고 방식을 통해 단일 모드 빛 섬유 (SMF) 위에서 최고 20까지 킬로미터에 도달합니다.
송수신기는 3가지 부문을 포함합니다 : DFB레이저, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
기능 명세
| 상품 이름 | 6G 비디오 CWDM SFP | 비트율 | 50 메가비트 / Ｓ - 5.94 그비트 / Ｓ |
| 모듈 타입 | 송신기 + 수신기 | MSA / 논-MSA 핀 배치 | MSA |
| 폼 팩터 | SFP | 작동 온도 | 상업적 /Industrial |
| 파장 채널 | CWDM (1270~1450)NM | 전송 | 20 킬로미터 |
| 광 커넥터 | 두 부분으로 된 LC | 케이블 유형 | G.652 SMF |
| LD는 타이핑합니다 | DFB CWDM | PD는 타이핑합니다 | 핀 |
| 공급 전압 | 3.3V | 공급전류 | 400mA (맥스) |
| 송신 전력 | - 6~0dBm | 수신기 감도 | < -14dB=""> |
| 소광비 | >7.0dB | 수신기 과부담 | > 0.5dBm |
| 디지털 진단상의 | 지원받습니다 | 보증 | 3년 |
| 화면 병적 패턴 지원 | 예 | 중량 | 0.025 킬로그램 |
| 애플리케이션 | SD/HD/3G/6G SDI | ||
특징
+70' Ｃ에 대한 0' Ｃ
+85' Ｃ에 대한 -40' Ｃ
애플리케이션
명령 정보

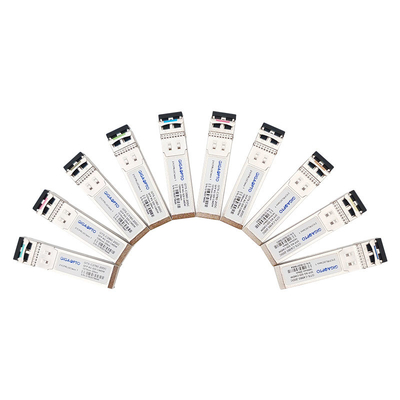

| 부품번호 | 기술 | 자료 비율 | CWDM 채널 | 케이블 거리 | 래치 색 |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP 모듈 1270nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1270nm /-C27 | 20 킬로미터 | 밝은 자주색 |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP 모듈 1290nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1290nm/ -C29 | 20 킬로미터 | 하늘빛 |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFP 모듈 1310nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1310nm/ -C31 | 20 킬로미터 | 황록색 |

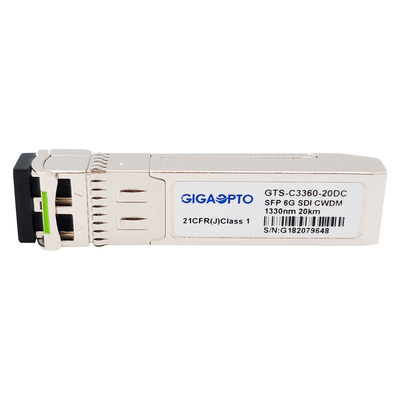

| GTS-C3360-20DC | 6G SDI CWDM DFB SFP 모듈 1330nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1330nm/ -C33 | 20 킬로미터 | 황토 |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP 모듈 1350nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1350nm/ -C35 | 20 킬로미터 | 분홍색 |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP 모듈 1370nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1370nm/ -C37 | 20 킬로미터 | 베이지 |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP 모듈 1390nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1390nm/ -C39 | 20 킬로미터 | 백색 |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP 모듈 1410nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1410nm/ -C41 | 20 킬로미터 | 은 |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP 모듈 1430nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1430nm/ -C43 | 20 킬로미터 | 검정색 |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP 모듈 1450nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 6Gbps | 1450nm/ -C45 | 20 킬로미터 | 노란 오렌지 색 |
핀 정의
