제품 상세 정보:
|
| 항목: | 3G SFP 비디 이원 수신기들 | 데이타율: | 50Mbps-2.97Gbps |
|---|---|---|---|
| 타입: | 보사의 이원 수신기들 | 중심 파장: | rx1_1310nm/rx2_1550nm |
| 연결기: | LC 단체 | 거리: | 10 킬로미터 |
| 핀 지정: | 논-MSA 핀 배치 | OEM / ODM: | 이용 가능합니다 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 10 킬로미터 LC DDM의 3Gbps 양방향이 1310nm/1550nm 이원 수신기들 디지털 영상 / 오디오 스프피 모듈 지지체 비디오 병적이 패턴
기능 명세
| 상품 이름 | 3G-SDI 비디 이원 수신기들 | 대역폭 (그비피스) | 50 메가비트 / Ｓ - 2.97 그비트 / Ｓ |
| 폼 팩터 | 1-섬유의 SFP 2RX | 핀 할당 | 논-MSA 핀 배치 |
| 화면 병적 패턴 | 지원 | 온도 | 작동하는 것 :0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (RX) | 1310nm -RX1/1550nm-RX2 | 전송 | 10 킬로미터 |
| 인터페이스 | 단순한 LC 수용부 | 섬유형 | SMF |
| 송신기 부분 | 이용 불가능 | 수신기들 타입 | (보사의 2*PIN을) 고정하세요 |
| 전원 전압 | 3.3V | 공급전류 (맥스) | 200mA |
| 프로토콜 | SFP MSA | 수신기 과부담 | > 0dBm |
| 수신기 감도 (PRBS) | SD-SDI :<-20dbm> | ||
| (병적인) 수신기 감도 | SD-SDI :<-16dbm> | ||
| 디지털 진단상의 | 지원 | 보증 | 3년 |
| OEM / ODM | 지원 | MTBF | 1,000,000Hours |
| 애플리케이션 | SMPTE 297-2006 적합한 전기-광학 인터페이스 | ||
| HDTV / SDTV 서비스 인터페이스 | |||
링크 거리
| 부품번호 | SDI | 자료 비율 | 최대 링크 거리 |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | 10 킬로미터 |
| 에이치디에스디아이 | 1.485Gbps | 21 킬로미터 | |
| SD-SDI | 270Mbps | 30 킬로미터 |
기술

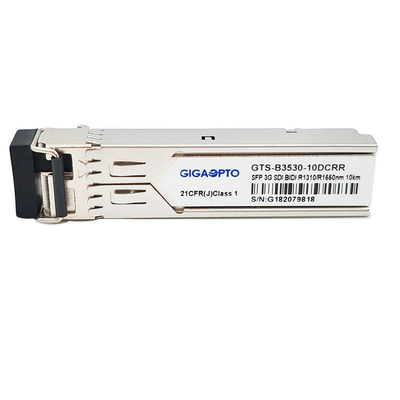

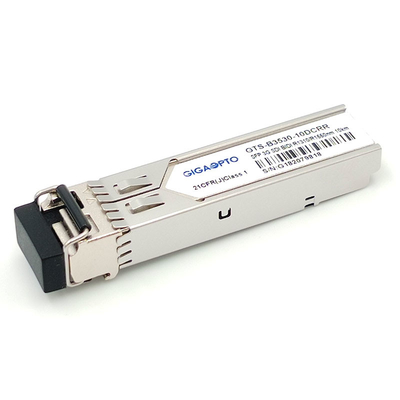

GTS-B3530-10DCRR는 1 섬유 양방향이 듀얼 채널 수신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하도록 설계된다는 것 입니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 듀얼 수신기 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 그것은 두 독립적 1310 nm과 1550 nm 레이저 수신기들과 함께 있습니다. GTS-B3530-10DCTT를 송신기로 이용할 때 각각 수신기는 단일 모드 빛 섬유의 최고 30까지 킬로미터로 50 Mb / Ｓ에서부터 2.97Gb/s까지 신호를 받을 수 있습니다. 10 킬로미터의 최대 거리는 3Gb/s 병적 신호로 성취할 수 있습니다.
특징
애플리케이션
핀 정의
