제품 상세 정보:
|
| 상품 이름: | 3G SFP 이원 수신기들 | 대역폭: | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| 타입: | 이원 수신기들 | 센터 사고 방식(RX): | 1310nm |
| 연결기: | LC 수용부 이중 통신 | 거리: | 10 킬로미터 |
| 핀 지정: | 논-MSA | 보증: | 3-년 |
| 하이라이트: | 1310nm 비디오 송수신기 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 10 킬로미터 LC DDM의 3Gbps 이원 수신기들 디지털 영상 / 음성 듀얼 섬유 SFP 모듈 지지체 비디오 병적 패턴
기능 명세
| 상품 이름 | 3G-SDI SFP 이중 수취인 | 대역폭 (그비피스) | 50Mbit/s - 2.97Gbit/s |
| 폼 팩터 | SFP 2 포트 수신기들 | 핀 할당 | 논-MSA 핀 배치 |
| 화면 병적 패턴 | 채무 불이행으로서의 지원 | 온도 | 작동하는 것 :0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (RX) | 1310nm | 파이버 전송 | 10 킬로미터 |
| 접속구의 형태 | 듀얼 LC 수용부 | 섬유형 | SMF |
| 송신기 타입 | 이용 불가능 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | (전형적인) 150mA |
| 프로토콜 | SFP MSA | 포화 (과부담) | > 0dBm |
| Rx 민감도 (PRBS) | SD-SDI :<-20dbm> | ||
| (병적인) Rx 민감도 | SD-SDI :<-16dbm> | ||
| 디지털 진단상의 | 와 함께 | 보증 | 3년 |
| OEM / ODM | 지원 | MTBF | 1,000,000Hours |
| 애플리케이션 |
SMPTE 297-2006 적합한 전기-광학 인터페이스 HDTV / SDTV 서비스 인터페이스 |
||
기술

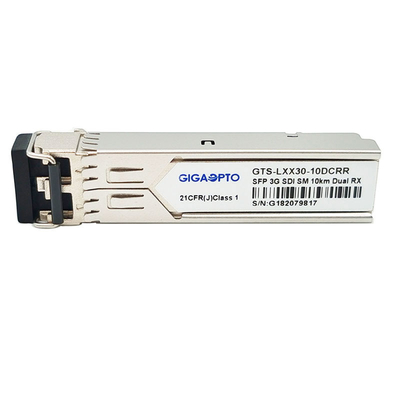

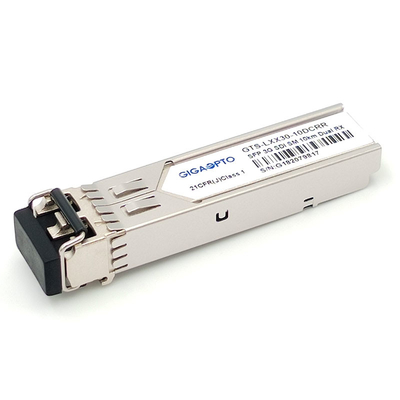

기가옵투의 GTS-LXX30-10DCRR 3G SDI SFP 이원 수신기들 모듈은 듀얼 채널 광학 단일모드 수신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받기를 계획했다는 것 입니다. 그것은 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M SDI 병적 패턴을 받는 것으로 50 MBP에서부터 3 그비피스까지 지원하고, 특히 설계됩니다.
각각 수신기는 트랜스-임피던스 전치증폭기(TIA)와 통합된 PIN 포토다이오드로 구성되고, 50 MBP에서부터 3 그비피스까지 신호를 받을 수 있습니다, 최대 링크 한계가 3Gbps 병적 신호로 10 킬로미터에 달려있습니다.
수신기 모듈은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 매우 호환 가능합니다.
특징
애플리케이션
핀 정의
