제품 상세 정보:
|
| 상품 이름: | 3G SFP 비디 2TX | 자료 비율(gbp): | 50Mbps-2.97Gbps |
|---|---|---|---|
| 모듈 타입: | 보사의 2중 송신기 | 사고 방식: | tx1_1310nm/tx2_1550nm |
| 연결기: | 단순한 LC | 케이블 거리: | 40 킬로미터 |
| 핀 지정: | 논-MSA | 보증: | 3-년 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 10 킬로미터 단순한 LC DDM의 3G 양방향성 1310nm/1550nm 2중 송신기 디지털 영상 / 오디오 스프피 모듈 지지체 비디오 병적 패턴
기능 명세

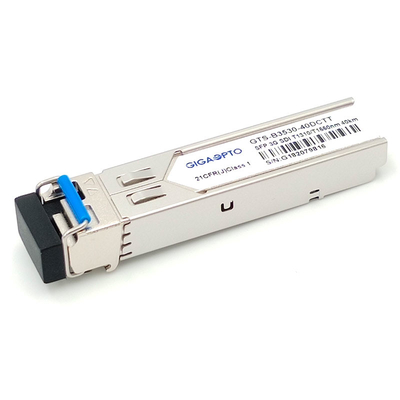

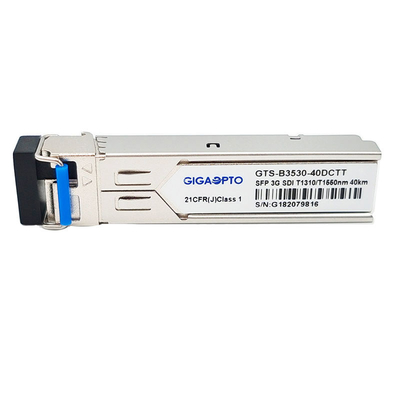

| 상품 이름 | 3G SDI 비디 2중 송신기 | 약속 어음 (부품 번호.) | GTS-B3530-40DCTT |
| 데이터 비 (그비피스) | 50Mbps- 2.97Gbps | 핀 할당 | 논-MSA 핀 배치 |
| 폼 팩터 | SFP BIDI | 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | tx1_1310nm/tx2_1550nm | 섬유 한계 | 40 킬로미터 |
| 인터페이스 | LC 단체 | 케이블 유형 | SMF |
| 송신기 타입 | DFB 비디 보사 | PD 성분 | 이용 불가능 |
| 전원 전압 | 3.3V | 공급전류 (맥스) | 300mA |
| tx1_1310nm 초과 전력 | -2 ~ +3dBm | 외부적입니다. 비율 | >5dB |
| tx2_1550nm 초과 전력 | -2 ~ +3dBm | 보증 | 36 달 |
| 화면 병적 패턴 | 채무 불이행으로서의 지원 | OEM / ODM | 예 |
| 프로토콜 | SFP MSA, SFF-8472,RoHS, CE, FCC | ||
| 애플리케이션 | SMPTE 297-2006 적합한 전기-광학 인터페이스 HDTV / SDTV 서비스 인터페이스 |
||
기술
GTS-B3530-40DCTT는 1 섬유 양방향이 듀얼 채널 송신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하는 것을 계획했다는 것 입니다. 그것은 50Mb/s부터 2.97Gb / Ｓ까지 자료 비율을 지원합니다, 이 듀얼 송신기 모듈이 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 그것은 두 독립적 1310nm과 1550nm 레이저 송신기와 함께 있습니다. 40 킬로미터의 최대 거리는 3Gb/s 병적 신호로 성취할 수 있습니다.
이 송신기 모듈은 SFF-8472 표준인 SFP MSA로 매우 순응합니다. 짜맞춘 디지털 진단 모니터링 (DDM)는 실시간 운용 변수에 대한 접근을 허용합니다.
특징
애플리케이션
핀 정의
