제품 상세 정보:
|
| 상품 이름: | 3G-SDI SFP 2중 송신기 | 대역폭(gbp): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| 폼 팩터: | 송신기 + 송신기 | 사고 방식: | 2Tx 1310nm |
| 연결기: | 듀얼 LC 수용부 | 전송: | 10 킬로미터 |
| 핀 할당: | 논-MSA 핀 배치 | DDM: | 지원받습니다 |
SD-SDI, 에이치디에스디아이와 3G SDI 비 MSA 핀 배치 10 킬로미터 LC DDM의 3Gbps 1310nm 이중 전송 디지털 영상 / 오디오 스프피 모듈 지지체 비디오 병적 패턴
기능 명세
| 상품 이름 | 3G-SDI SFP 이중 전송 | 대역폭 (그비피스) | 50Mbps - 2.97Gbps |
| 모듈 타입 | 2중 송신기 | 핀 할당 | 논-MSA 핀 배치 |
| 폼 팩터 | SFP | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (TX) | 1310nm | 화이버 길이 | G.652에 있는 10 킬로미터 |
| 인터페이스 | 듀얼 LC 수용부 | 섬유상 | SMF |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 이용 불가능 |
| 전원 전압 | 3.3V | 공급전류 | 300mA |
| 평균 출력 전력 | - 5~0 데이터 베이스 관리 프로그램 | 소광비 | >5dB |
| DDM | (채무 불이행)로 | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 프로토콜 | SMPTE 297-2006 적합한 전기-광학 인터페이스 | ||
| HDTV / SDTV 서비스 인터페이스 | |||
링크 거리
| 부품번호 | SDI | 자료 비율 | 최대 링크 거리 |
| GTS-L3330-10DCTT | 3G-SDI | 2.97Gbps | 10 킬로미터 |
| 에이치디에스디아이 | 1.485Gbps | 21 킬로미터 | |
| SD-SDI | 270Mbps | 30 킬로미터 |
기술

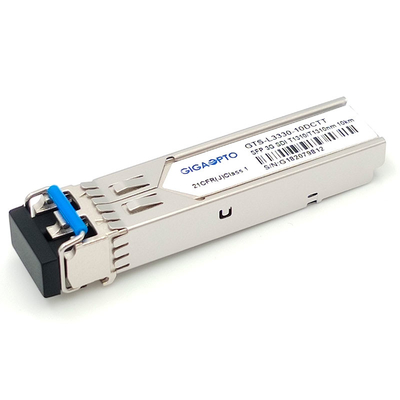

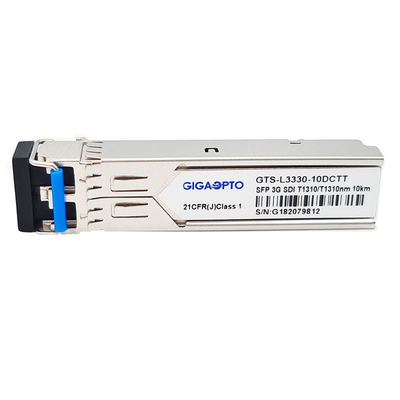

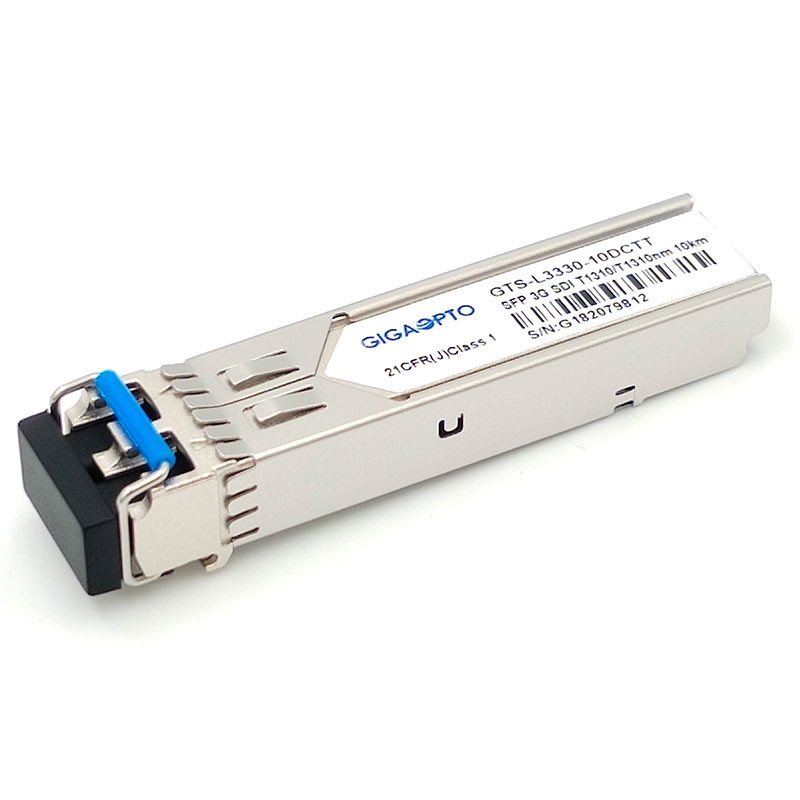

GTS-L3330-10DCTT는 두 부분으로 된 LC 연결기와 1310nm 사고 방식을 통해 SMF에 10 킬로미터 전송 위에서 비디오 전송 애플리케이션을 위한 듀얼 채널 광학 단일 모드 전송부입니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 듀얼 송신기 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
그것은 듀얼 채널 광 송신 수단 모듈입니다. 각각 채널은 양구간으로 구성됩니다 :DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
두배 송신기 모듈은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
특징
애플리케이션
핀 정의
