제품 상세 정보:
|
| 상품 이름: | 3G-SDI SFP 수신기 | 비트 비율(gbp): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| 폼 팩터: | 단일 수신기 | 사고 방식: | RX-1310nm |
| 연결기: | 단순한 LC | 전송: | 40 킬로미터 |
| 핀 할당: | 논-MSA 핀 배치 | DDM: | 없이 |
SD/HD/3G SDI 1310nm 10 킬로미터 LC 비 MSA 핀 배치를 위한 3G SFP 단일 수신기 모듈
기능 명세
| 상품 이름 | 3G-SDI SFP 한 개의 Rx | 대역폭 (그비피스) | 50 메가비트 / Ｓ - 2.97 그비트 / Ｓ |
| 폼 팩터 | 단지 수신기 | 핀 할당 | 논-MSA 핀 배치 |
| 화면 병적 패턴 | 지원 | 온도 범위 | 0 내지 70' Ｃ |
| 중심 파장 (RX) | 1310nm | 케이블 길이 | 40 킬로미터 |
| 접속구의 형태 | 단순한 LC PC | 섬유형 | SMF |
| LD 부분 | 이용 불가능 | PD는 타이핑합니다 | 핀 |
| 전원 전압 | (전형적인) 3.3V | 공급전류 | (전형적인) 150mA |
| 프로토콜 | SFP MSA | 과부담 | > 0dBm |
| 민감도 (PRBS) | SD-SDI :<-20dbm> | ||
| (병적인) 민감도 | SD-SDI :<-16dbm> | ||
| 디지털 진단상의 모니터링 | 없이 | 보증 시간 | 36 달 |
| OEM / ODM | 지원 | MTBF | 1,000,000Hours |
| 애플리케이션 |
SMPTE 297-2006 적합한 전기-광학 인터페이스 HDTV / SDTV 서비스 인터페이스 |
||
기술

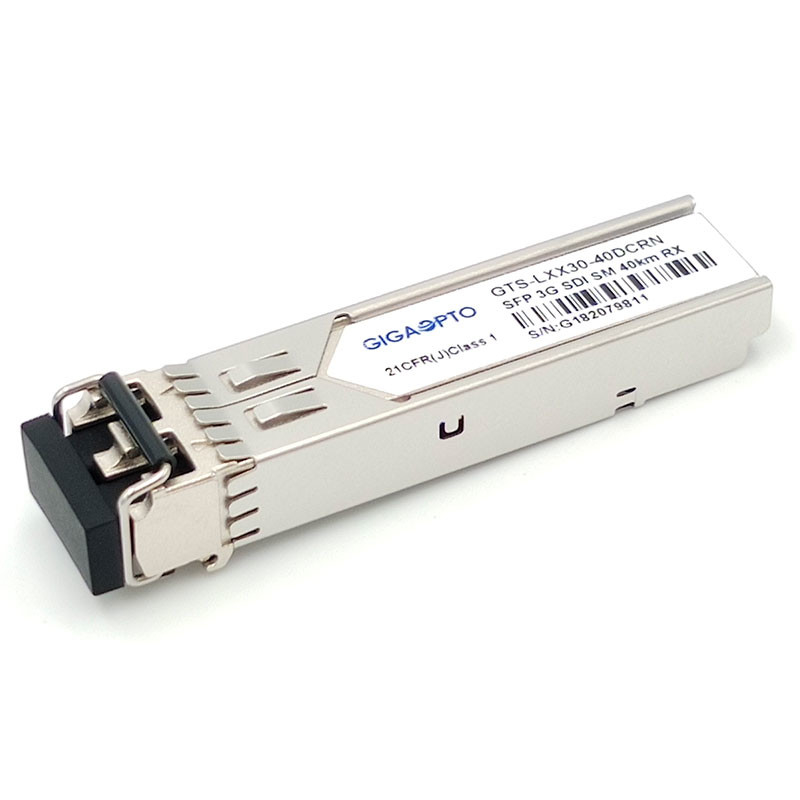

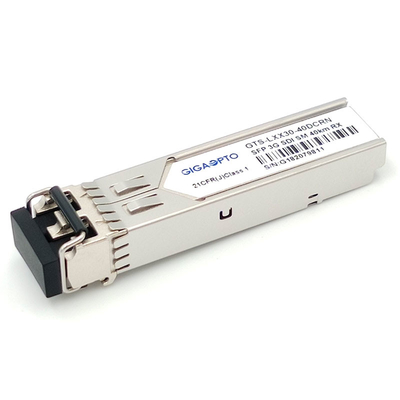

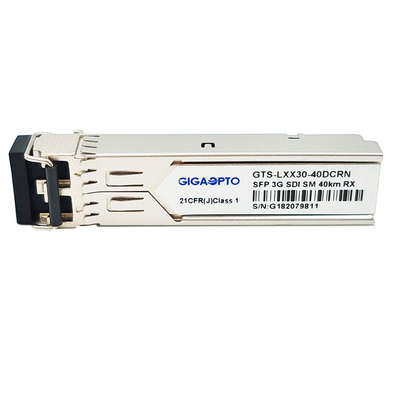

기가옵투의 GTS-LXX30-40DCRN 3G 비디오 SFP 단일 수신기 모듈은 단순한 LC 연결기와 1310nm 사고 방식을 통해 SMF 위의 40 킬로미터 전송 위에서 단일 통로 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 수신기 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능의 설계를 했습니다.
수신기는 트랜스-임피던스 전치증폭기(TIA)와 MCU 제어 유닛과 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
수신기들은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
특징
애플리케이션
핀 정의
