제품 상세 정보:
|
| 상품 이름: | 3G-SDI 단일 수신기 | 데이타율(gbp): | 50M-2.97G |
|---|---|---|---|
| 모듈 타입: | 단일 수신기 | 사고 방식: | Single-RX/1310nm |
| 연결기: | LC | 전송: | 10 킬로미터 |
| 핀 할당: | 비 MSA | 보증: | 3년 |
SD/HD/3G SDI 1310nm 10 킬로미터 LC DDM 비 MSA 핀 배치를 위한 3G SDI 단일 수신기 모듈
기능 명세
| 상품 이름 | 3G-SDI 단일 수신기 | 대역폭 | 50Mbps - 3Gbps |
| 폼 팩터 | 포트 수신기 1명 | 핀 할당 | 비 MSA |
| 화면 병적 패턴 지원 | 예 | 온도 범위 | 0 내지 70' Ｃ |
| 사고 방식 | 1310nm-RX | 섬유 한계 | 10 킬로미터 |
| 광 커넥터 | LC | 매체 | SMF |
| 송신기 타입 | 이용 불가능 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | 150mA |
| 프로토콜 | SFP MSA | RX 포화 | > 0dBm |
| Rx 민감도 (PRBS) | SD-SDI :<-20dbm> | ||
| (병적인) Rx 민감도 | SD-SDI :<-16dbm> | ||
| DDM | 와 함께 | 보증 시간 | 36개월 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 애플리케이션 | SD/HD/3G SDI | ||
기술

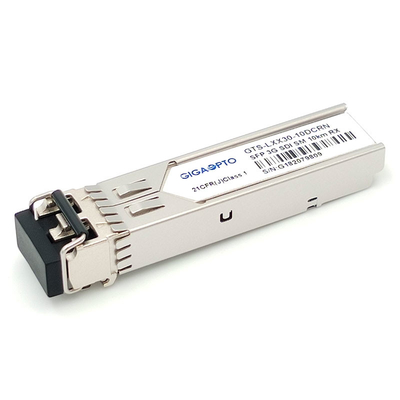

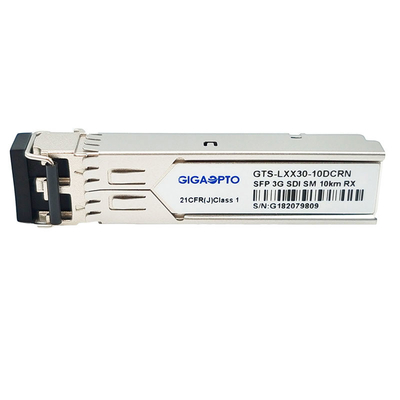

기가옵투의 GTS-LXX30-10DCRN 3G 비디오 SFP 단일 수신기 모듈은 단순한 LC 연결기와 1310nm 사고 방식을 통해 SMF 위의 10 킬로미터 전송 위에서 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 수신기 모듈은 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
수신기는 트랜스-임피던스 전치증폭기(TIA)와 MCU 제어 유닛과 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
수신기들은 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
특징
애플리케이션
핀 정의
