제품 상세 정보:
|
| 상품 이름: | SMPTE 3G CWDM SFP 송신기 | 대역폭 (그비피스): | 50M - 3G |
|---|---|---|---|
| 모듈 타입: | 한 개의 TX | 사고 방식: | 1270~1610nm CWDM TX 18Ch |
| 광 커넥터: | LC | 전송: | 40 킬로미터 |
| 핀 할당: | MSA | DDM: | 지원받습니다 |
| 강조하다: | 3Gbps 비디오 SFP 송수신기,SMF 화면 SFP 송수신기,SMF SFP 송수신기 |
||
3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nm 화면 병적 패턴 단일 송신기 모듈 40 킬로미터 SMF LC DDM MSA
기능 명세
| 상품 이름 | SMPTE 3G CWDM SFP 송신기 | 아니오 /를 분할하세요. | GTS-Cxx30-40DCT |
| 대역폭 (Gb/s) | 50Mb/s - 2.97Gb/s | 핀 할당 | MSA |
| 모듈 타입 | 단지 송신기 | 온도 범위 | 0 내지 70' Ｃ |
| 중심 파장 (TX) | CWDM C27-C61 채널 | 맥스 거리 | 40 킬로미터 |
| 연결기 | LC 단체 | 매체 | 단일 모드 빛 섬유 |
| 송신기 타입 | CWDM DFB레이저 | 수신기 유형 | 이용 불가능 |
| 전원 전압 | 3.3V | (전형적인) 경향 | 350mA |
| 송신 전력 | - 2~+3 데이터 베이스 관리 프로그램 | 소광비 | >5.0dB |
| 병적 패턴 | 예 | DDM | 예 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 애플리케이션 | SMPTE 297-2006 적합한 전기-광학 인터페이스 | ||
| HDTV / SDTV 서비스 인터페이스 | |||
기술

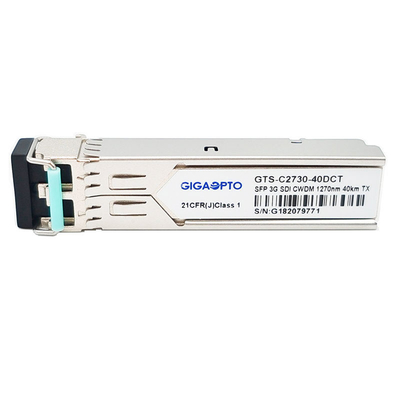

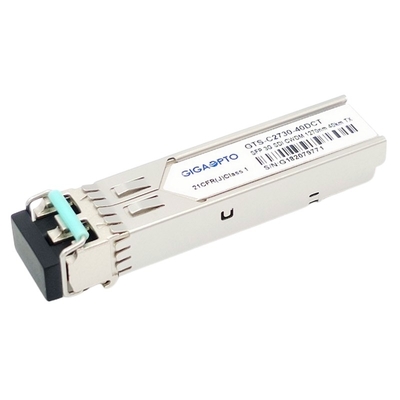

기가옵투의 GTS-Cxx30-40DCT SMPTE 3G CWDM SFP 송신기 모듈은 단순한 LC 연결기로 1270nm부터 1610nm (20nm 각각 단계)까지 CWDM 파장 채널을 통해 SMF 위에서 40KM 위에서 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 송신기는 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
명령 정보

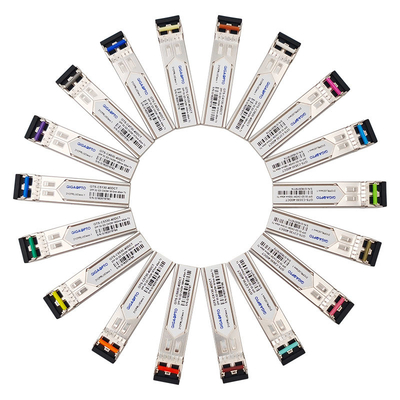

| 부품번호 | 기술 3G DVI CWDM 한 개의 TX | CWDM 채널 | 한계 | 핀 할당 | 래치 색 |
| GTS-C2730-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1270nm / -C27 | 40 킬로미터 | MSA | 밝은 자주색 |
| GTS-C2930-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1290nm/ -C29 | 40 킬로미터 | MSA | 하늘빛 |
| GTS-C3130-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1310nm/ -C31 | 40 킬로미터 | MSA | 황록색 |
| GTS-C3330-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1330nm/ -C33 | 40 킬로미터 | MSA | 황토 |
| GTS-C3530-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1350nm/ -C35 | 40 킬로미터 | MSA | 분홍색 |
| GTS-C3730-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1370nm/ -C37 | 40 킬로미터 | MSA | 베이지 |
| GTS-C3930-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1390nm/ -C39 | 40 킬로미터 | MSA | 백색 |
| GTS-C4130-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1410nm/ -C41 | 40 킬로미터 | MSA | 은 |
| GTS-C4330-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1430nm/ -C43 | 40 킬로미터 | MSA | 검정색 |
| GTS-C4530-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1450nm/ -C45 | 40 킬로미터 | MSA | 노란 오렌지 색 |
| GTS-C4730-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1470nm / -C47 | 40 킬로미터 | MSA | 그레이 |
| GTS-C4930-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1490nm/ -C49 | 40 킬로미터 | MSA | 프로레 |
| GTS-C5130-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1510nm/ -C51 | 40 킬로미터 | MSA | 청색 |
| GTS-C5330-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1530nm/ -C53 | 40 킬로미터 | MSA | 그린 |
| GTS-C5530-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1550nm/ -C55 | 40 킬로미터 | MSA | 노랑색 |
| GTS-C5730-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1570nm/ -C57 | 40 킬로미터 | MSA | 오렌지 |
| GTS-C5930-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1590nm/ -C59 | 40 킬로미터 | MSA | 빨강 |
| GTS-C6130-40DCT | 3G-SDI SFP CWDM 단일 송신기 모듈 | 1610nm/ -C61 | 40 킬로미터 | MSA | 브라운입니다 |
특징
애플리케이션
핀 정의
