제품 상세 정보:
|
| 상품 이름: | 3G DVI CWDM SFP 송신기 | 비트 비율(gbp): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| 모듈 타입: | 한 개의 TX | 사고 방식 / 채널: | 1270~1610nm CWDM TX W/O RX |
| 접속구의 형태: | LC 수용부 | 한계: | 20 킬로미터 |
| 핀 할당: | 비 MSA | DDMI: | 지원받습니다 |
| 강조하다: | 20 킬로미터 화면 SFP 송수신기,1270nm 비디오 SFP 송수신기,1610nm 비디오 SFP 송수신기 |
||
논 MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP 화면 병적 패턴 단일 송신기 모듈 20 킬로미터 SMF LC DDM
기능 명세
| 상품 이름 | 3G-SDI CWDM 송신기 | 약속 어음 (부품 번호.) | GTS-Cxx30-20DCTN |
| 대역폭 (Gb/s) | 0.05Gbps- 2.97Gbps | MSA / 논-MSA 핀 배치 | 비 MSA |
| 모듈 타입 | 단일 송신기 | 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (TX) | C27-C61 채널 | 한계 | 20 킬로미터 |
| 연결기 | LC 단체 | 섬유상 | SMF |
| 송신기 타입 | DFB CWDM | 수신기 콤포넌트 | 없이 |
| TX 평균 마력 | -8 ~ -3dBm | 소광비 | >5dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | DDMI | 지원받습니다 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 애플리케이션 | SMPTE 297-2006 적합한 전기-광학 인터페이스 | ||
| HDTV / SDTV 서비스 인터페이스 | |||
기술

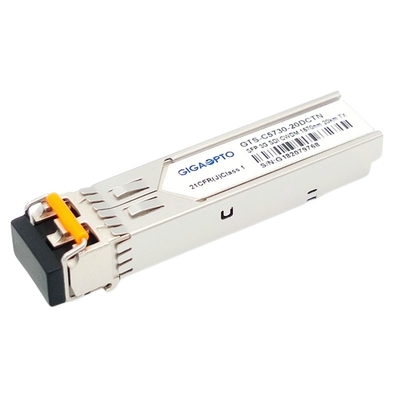

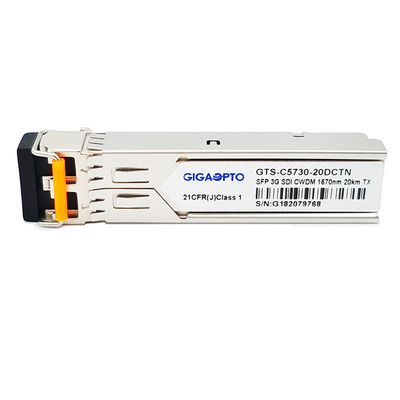

기가옵투의 GTS-Cxx30-20DCTN 3G 비디오 SFP 싱글-TX 모듈은 단순한 LC 연결기로 1270nm부터 1610nm (20nm 각각 단계)까지 CWDM 파장 채널을 통해 SMF 위에서 20 킬로미터 동안 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 송신기는 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
명령 정보

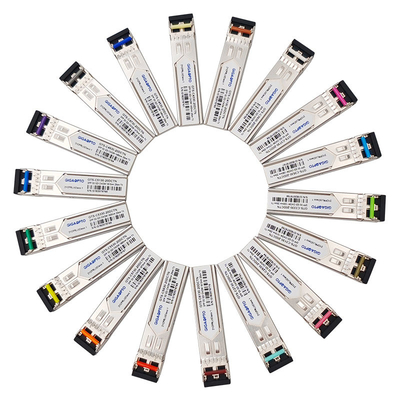

| 부품번호 | 기술 3G DVI CWDM 한 개의 TX | CWDM 채널 | 한계 | 핀 할당 | 래치 색 |
| GTS-C2730-20DCTN | 3G CWDM SFP 단일 송신기 | 1270nm / -C27 | 20 킬로미터 | 비 MSA | 밝은 자주색 |
| GTS-C2930-20DCTN | 3G CWDM SFP 단일 송신기 | 1290nm/ -C29 | 20 킬로미터 | 비 MSA | 하늘빛 |
| GTS-C3130-20DCTN | 3G CWDM SFP 단일 송신기 | 1310nm/ -C31 | 20 킬로미터 | 비 MSA | 황록색 |
| GTS-C3330-20DCTN | 3G CWDM SFP 단일 송신기 | 1330nm/ -C33 | 20 킬로미터 | 비 MSA | 황토 |
| GTS-C3530-20DCTN | 3G CWDM SFP 단일 송신기 | 1350nm/ -C35 | 20 킬로미터 | 비 MSA | 분홍색 |
| GTS-C3730-20DCTN | 3G CWDM SFP 단일 송신기 | 1370nm/ -C37 | 20 킬로미터 | 비 MSA | 베이지 |
| GTS-C3930-20DCTN | 3G CWDM SFP 단일 송신기 | 1390nm/ -C39 | 20 킬로미터 | 비 MSA | 백색 |
| GTS-C4130-20DCTN | 3G CWDM SFP 단일 송신기 | 1410nm/ -C41 | 20 킬로미터 | 비 MSA | 은 |
| GTS-C4330-20DCTN | 3G CWDM SFP 단일 송신기 | 1430nm/ -C43 | 20 킬로미터 | 비 MSA | 검정색 |
| GTS-C4530-20DCTN | 3G CWDM SFP 단일 송신기 | 1450nm/ -C45 | 20 킬로미터 | 비 MSA | 노란 오렌지 색 |
| GTS-C4730-20DCTN | 3G CWDM SFP 단일 송신기 | 1470nm / -C47 | 20 킬로미터 | 비 MSA | 그레이 |
| GTS-C4930-20DCTN | 3G CWDM SFP 단일 송신기 | 1490nm/ -C49 | 20 킬로미터 | 비 MSA | 프로레 |
| GTS-C5130-20DCTN | 3G CWDM SFP 단일 송신기 | 1510nm/ -C51 | 20 킬로미터 | 비 MSA | 청색 |
| GTS-C5330-20DCTN | 3G CWDM SFP 단일 송신기 | 1530nm/ -C53 | 20 킬로미터 | 비 MSA | 그린 |
| GTS-C5530-20DCTN | 3G CWDM SFP 단일 송신기 | 1550nm/ -C55 | 20 킬로미터 | 비 MSA | 노랑색 |
| GTS-C5730-20DCTN | 3G CWDM SFP 단일 송신기 | 1570nm/ -C57 | 20 킬로미터 | 비 MSA | 오렌지 |
| GTS-C5930-20DCTN | 3G CWDM SFP 단일 송신기 | 1590nm/ -C59 | 20 킬로미터 | 비 MSA | 빨강 |
| GTS-C6130-20DCTN | 3G CWDM SFP 단일 송신기 | 1610nm/ -C61 | 20 킬로미터 | 비 MSA | 브라운입니다 |
특징
상업적 운용 케이스 온도 범위 : 0C 내지 70C
애플리케이션
핀 정의
