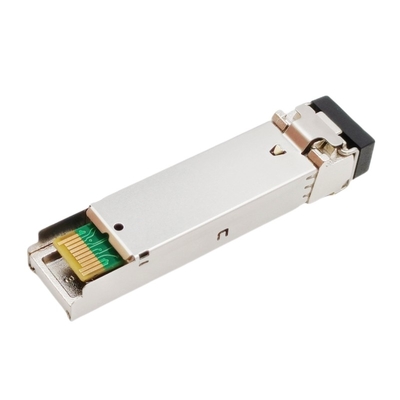

3Gbps DVI 화면 SFP 송수신기 CWDM 단일 송신기 MSA 1270nm-1610nm 20 킬로미터 SMF LC DDM

MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP 화면 병적 패턴 단일 송신기 모듈 20 킬로미터 SMF LC DDM

기능 명세

기술

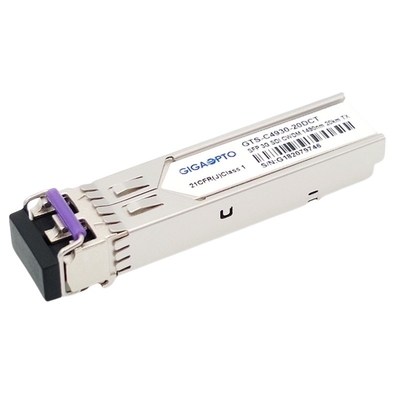

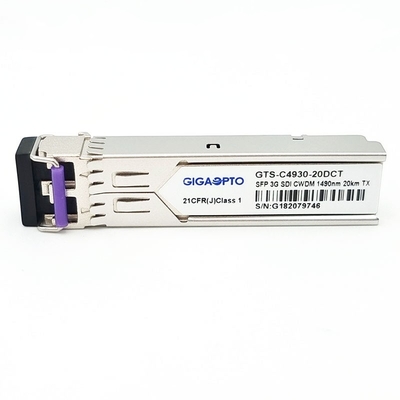

기가옵투의 GTS-Cxx30-20DCT 3G 비디오 SFP 싱글-TX 모듈은 단순한 LC 연결기로 1270nm부터 1610nm (20nm 각각 단계)까지 CWDM 파장 채널을 통해 SMF 위에서 20KM 위에서 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 송신기는 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.

이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.

명령 정보

특징

• SD-SDI, 에이치디에스디아이와 3G SDI의 비디오 병적 패턴을 지원합니다
• 적합한 SMPTE 297-2006
• 50Mb/s 내지 3Gb/s와 최고 20까지 킬로미터 SMF로부터의 신호의 강건한 오류 없는 전송

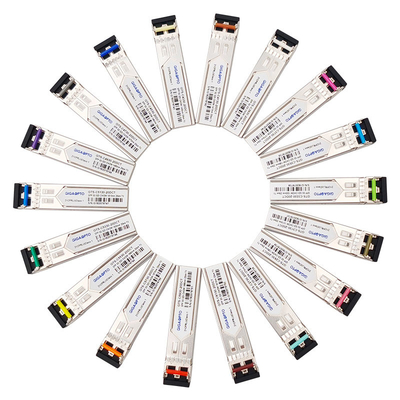

• 18CH CWDM DFB레이저
• 더 낮은 EMI를 위한 금속 엔클로저
• 디지털 진단 모니터링
• 로에스로 적합합니다
• +3.3V 단일 전원공급장치
• 운용 케이스 온도 : 표준 : +70' Ｃ에 대한 0

애플리케이션

• 3G-SDI/HD-SDI/SD-SDI 전기-광 변환기들
• 3G-SDI/HD-SDI/SD-SDI 광전기 컨버터
• 멀리 있는 디지털 표시 또는 보안 감시 시스템
• 전문적 비디오 방송
• 디지털 영화관 시스템

핀 정의

기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다.

SMPTE 297-2006 : 이 기준은 다양한 자료 비율로 SDI 신호의 전송과 수신을 위한 화이버 광학 인터페이스를 규정합니다 : 3G ~ 12G

SMPTE 259M : 143 에서 360 Mb / Ｓ

SMPTE 344M : 540 Mb / Ｓ

SMPTE 292 : 1.485와 1.485/1.001 Gb / Ｓ

SMPTE 424M : 2.97과 2.97/1.001 Gb / Ｓ

이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
