제품 상세 정보:
|
| 상품 이름: | 3G SMPTE SFP 한 개의 TX | 비트율 (Gb / Ｓ): | 50M - 2.97G |
|---|---|---|---|
| 중심 파장: | 수신기 없는 TX1550nm | 핀 할당: | 비 MSA 핀아웃부 |
| 광 부품: | DFB레이저 | 전송: | SMF 위의 40 킬로미터 |
| 화면 병적 패턴 지원: | 예 | 키워드: | 3G 비디오 송신기 |
| 강조하다: | 비 MSA 화면 SFP 송수신기,1550nmVideo SFP 송수신기,SFP TX |
||

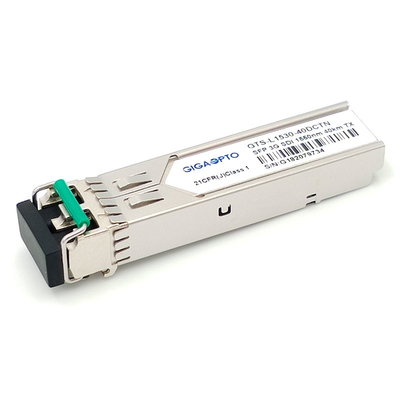

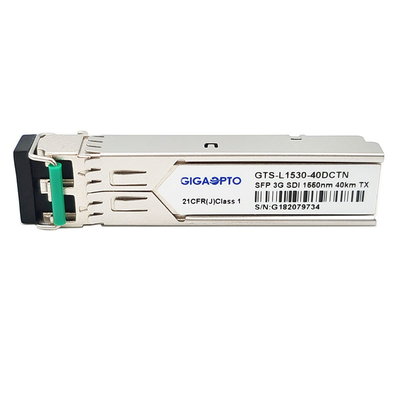

에이치디에스디아이와 3G SDI 비 MSA인 SD-SDI의 SMPTE 3Gb/s SFP 단일 송신기 1550nm DFB 40 킬로미터 지원 화면 병적이 패턴
기능 명세
| 상품 이름 | 3G SMPTE SFP 한 개의 TX | 부품 번호. | GTS-L1530-40DCTN |
| 비트 라타 (Gb/s) | 50M - 2.97G | 핀 할당 | 비 MSA 핀아웃부 |
| 모듈 타입 | 단지 송신기 | 작동 온도. | 0' 내지 70' |
| 사고 방식 (TX) | 1550nm | 파이버 전송 | 40 킬로미터 |
| 접속구의 형태 | LC | 섬유형 | SMF |
| 송신기 | DFB레이저 | 수신기 | 이용 불가능 |
| 전원 전압 | 3.3V | 경향 (맥스) | 350mA |
| 론칭한 전력 | - 2~+3dBm | ER | >5.0dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | DDM | 예 |
| OEM / ODM | 지원 | 프로토콜 | SFP MSA |
| 애플리케이션 | SD/HD/3G SDI | ||
기술
기가옵투의 GTS-L1530-40DCTN 3G SMPTE SFP 한 개의 TX 송신기 모듈은 단순한 LC 연결기와 1550nm 사고 방식을 통해 단일 모드 빛 섬유 위의 40 킬로미터 전송 위에서 1이지 채널 영상 전송 응용을 위해 설계됩니다. 그것은 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다. 이 송신기는 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
특징
애플리케이션
핀 정의
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다.
SMPTE 297-2006 : 이 기준은 다양한 자료 비율로 SDI 신호의 전송과 수신을 위한 화이버 광학 인터페이스를 규정합니다 : 3G ~ 12G
SMPTE 259M : 143 에서 360 Mb / Ｓ
SMPTE 344M : 540 Mb / Ｓ
SMPTE 292 : 1.485와 1.485/1.001 Gb / Ｓ
SMPTE 424M : 2.97과 2.97/1.001 Gb / Ｓ
이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
