제품 상세 정보:
|
| 상품 이름: | 3G 화면 SFP 싱글 TX 모듈 | 대역폭 (Gb / Ｓ): | 50M - 2.97G |
|---|---|---|---|
| 중심 파장: | RX 없는 TX1550nm | 핀 할당: | MSA 핀아웃부 |
| 광 커넥터: | LC 수용부 | 한계: | SMF 위의 40 킬로미터 |
| 임시: | 상용 | 키워드: | 화면 SFP |
| 강조하다: | 화면 SFP 송신기,3Gbps SFP 송신기,1550nm SFP 송신기 |
||

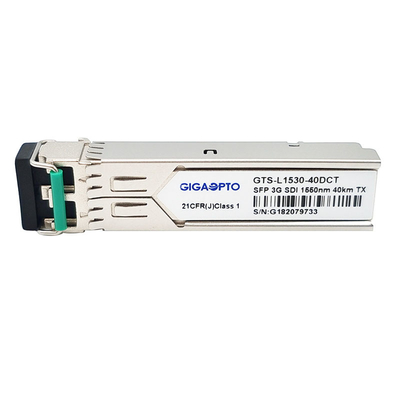

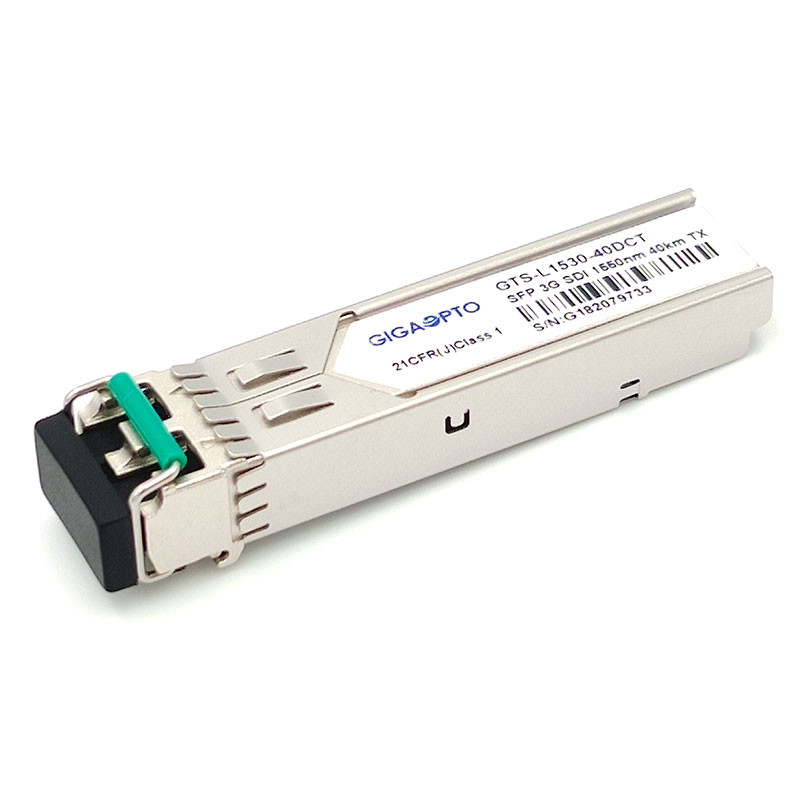

MSA 3G SDI SFP Tx 단지 1550nm 40 킬로미터 화면만 병적 패턴 단일 송신기 모듈 DDM
기능 명세
| 상품 이름 | 3G 화면 SFP 싱글 TX | 약속 어음 | GTS-L1530-40DCT |
| 비트 라타 (Gb/s) | 최고 2.97G | 핀 할당 | MSA 핀아웃부 |
| 모듈 타입 | 단일 송신기 | 작동 온도. | 0 내지 70' Ｃ |
| 사고 방식 (TX) | 1550nm | 섬유 한계 | 40 킬로미터 |
| 광 커넥터 | LC | 섬유형 | 단일 모드 빛 섬유 |
| 송신기 | DFB레이저 | 수신기 | 이용 불가능 |
| 전원 전압 | 3.3V | 경향 (맥스) | 350mA |
| 론칭한 전력 | - 2~+3dBm | ER | >5.0dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | DDM | 와 함께 |
| OEM / ODM | 예 | 프로토콜 | SFP MSA |
| 애플리케이션 | SD/HD/3G SDI | ||
기술
기가옵투의 GTS-L1530-40DCT 3G 비디오 SFP 싱글-TX 모듈은 단순한 LC 연결기와 1550nm 사고 방식을 통해 SMF 위의 40 킬로미터 전송 위에서 단일 채널 비디오 전송 애플리케이션을 위해 설계됩니다. 그것은 50Mb/s부터 2.97Gb / Ｓ까지 자료 비율을 지원합니다, 이 송신기가 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
특징
애플리케이션
핀 정의
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다.
SMPTE 297-2006 : 이 기준은 다양한 자료 비율로 SDI 신호의 전송과 수신을 위한 화이버 광학 인터페이스를 규정합니다 : 3G ~ 12G
SMPTE 259M : 143 에서 360 Mb / Ｓ
SMPTE 344M : 540 Mb / Ｓ
SMPTE 292 : 1.485와 1.485/1.001 Gb / Ｓ
SMPTE 424M : 2.97과 2.97/1.001 Gb / Ｓ
이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
