제품 상세 정보:
|
| 상품 이름: | 3Gbps 화면 단일 송신기 모듈 | 대역폭: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| 사고 방식: | RX 없는 TX-1310nm | 핀 할당: | 비 MSA 핀 배치 |
| 인터페이스: | LC 단체 | 케이블 한계: | 40 킬로미터 |
| 온도: | 상용 | DDMI: | 지원받습니다 |
| 키워드: | 3Gbps 비디오 SFP 광 송신기 | ||
| 강조하다: | LC 단순한 화면 SFP 송수신기,1310nm 비디오 SFP 송수신기,40개 킬로미터 SFP 송신기 |
||
SD/HD/3G SDI를 위한 논 MSA 3G SDI SFP Tx 단지 1310nm 40 킬로미터 화면만 병적 패턴 단일 송신기 모듈 DDM
기능 명세
| 상품 이름 | 3Gbps 화면 SFP 단일 송신기 | 약속 어음 | GTS-L1330-40DCTN |
| 비트 라타 | 2.97Gb/s까지 | 핀 할당 | 비 MSA 핀 배치 |
| 모듈 타입 | 한 개의 TX | C-임시. | 0 내지 70' Ｃ |
| 사고 방식 (TX) | 1310nm | 케이블 한계 | 10 킬로미터 |
| 광 커넥터 | LC 단체 | 매체 | 단일 모드 빛 섬유 |
| 송신기 | DFB레이저 | 수신기 콤포넌트 | 이용 불가능 |
| 전원 전압 | 3.3V | 경향 (맥스) | 350mA |
| 론칭한 전력 | - 2~+3dBm | ER | >5.0dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | DDM | 와 함께 |
| OEM / ODM | 예 | MTBF | 1,000,000Hours |
| 애플리케이션 | SD/HD/3G SDI | ||
기술

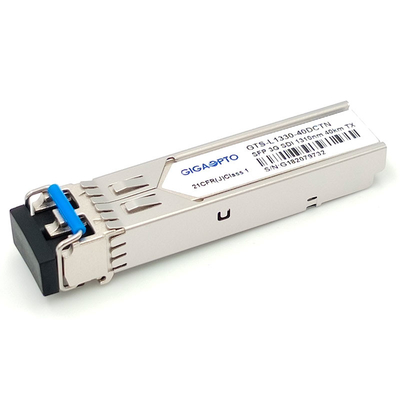

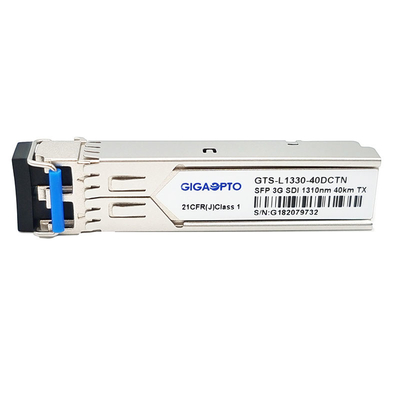

기가옵투의 GTS-L1330-40DCTN 3G SDI 비디오 SFP 단일 송신기는 단순한 LC 연결기와 1310nm 사고 방식을 통해 SMF 위의 40개 킬로미터 거리 위에서 단일 채널 비디오 전송 응용을 위해 설계됩니다, 그것이 50Mb/s 내지 2.97Gb/s로부터의 자료 비율을 지원합니다.
이 송신기는 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
SFP MSA로 매우 순응한 핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다, 실시간 디지털 진단 모니터링 기능이 SFF-8472에 의해 이행하지 않는 것으로서 이용 가능합니다.
특징
애플리케이션
핀 정의
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다.
SMPTE 297-2006 : 이 기준은 다양한 자료 비율로 SDI 신호의 전송과 수신을 위한 화이버 광학 인터페이스를 규정합니다 : 3G ~ 12G
SMPTE 259M : 143 에서 360 Mb / Ｓ
SMPTE 344M : 540 Mb / Ｓ
SMPTE 292 : 1.485와 1.485/1.001 Gb / Ｓ
SMPTE 424M : 2.97과 2.97/1.001 Gb / Ｓ
이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
