제품 상세 정보:
|
| 상품 이름: | 3G SDI 송신기 | 비트율: | 3Gb/s |
|---|---|---|---|
| 사고 방식(tx): | 1310nm | 핀 할당: | MSA |
| 광 커넥터: | LC | 거리: | 10 킬로미터 |
| DDM: | 예 | 보증: | 3-년 |
| 키워드: | SDI 단일 송신기 | ||
| 강조하다: | 3G 비디오 SFP 송수신기,TX1310nm 화면 SFP 송수신기,HD SDI SFP |
||
3Gb/s 1310nm 10 킬로미터 DOM LC SMF 단일 송신기 화면 병적 패턴 송수신기 모듈 MSA 핀 배치
기능 명세
| 상품 이름 | 3G HD / SDI SFP 송신기 | 부품번호 | GTS-L1330-40DCT |
| 대역폭 | 50Mbps - 2.97Gbps | 핀 할당 | MSA |
| 모듈 타입 | 한 개의 TX | 온도 범위 | 상용 |
| 중심 파장 (TX) | 1310nm | 케이블 | 10 킬로미터 |
| 연결기 | LC 단체 | 섬유 형식 | SMF |
| LD는 타이핑합니다 | DFB레이저 | PD는 타이핑합니다 | 이용 불가능 |
| 전원 전압 | +3.3V | 총전류 (맥스) | 400mA |
| TX 출력 전원 | - 5~0dBm | ER. | >5.0dB |
| 병적 패턴 | 와 함께 | DDMI | 채무 불이행으로서 지원받습니다 |
| OEM / ODM | 지원받습니다 | 프로토콜 | SFP MSA |
| 애플리케이션 | SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M | ||
기술

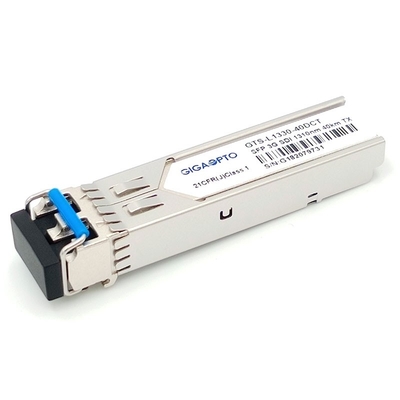

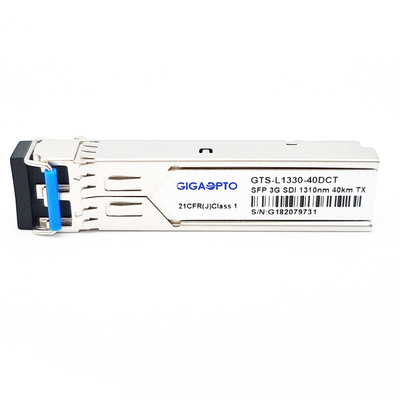

기가옵투의 GTS-L1330-40DCT 3G SDI 단일 송신기 모듈은 듀얼 채널 광학 단일모드 송신기 모듈이 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 전송하는 것을 계획했다는 것 입니다.
그것은 50Mbps에서부터 3Gbps까지 지원합니다고 송신되를 위한 특히 계획되 SMPTE 259M이, SMPTE 344M, SMPTE 292M과 SMPTE 424M SDI 병적 패턴.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다, 신호 50Mbps 에서 3Gbps 까지의 전송이 3Gbps 병적 신호로 최고 40까지 킬로미터에 도달하는 것이 송신할 수 있습니다.
SFF-8472 표준인 SFP MSA로 매우 순응한 핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 짜맞춘 디지털 진단 모니터링 (DDM)는 실시간 운용 변수에 대한 접근을 허용합니다.
그것은 고화질 디지털 방송 애플리케이션에 적합합니다.
특징
애플리케이션
핀 정의
단지 에이치디에스디아이 SD-SDI 3G-SDI SFP 화면 TX1310nm 40KM 송신기
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다.
SMPTE 297-2006 : 이 기준은 다양한 자료 비율로 SDI 신호의 전송과 수신을 위한 화이버 광학 인터페이스를 규정합니다 : 3G ~ 12G
SMPTE 259M : 143 에서 360 Mb / Ｓ
SMPTE 344M : 540 Mb / Ｓ
SMPTE 292 : 1.485와 1.485/1.001 Gb / Ｓ
SMPTE 424M : 2.97과 2.97/1.001 Gb / Ｓ
이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
