제품 상세 정보:
|
| 상품 이름: | 3G 단일 송신기 | 대역폭: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| 중심 파장: | TX-1310nm | 핀 할당: | 비 MSA |
| 연결기: | LC | 한계: | 10 킬로미터 |
| DDM: | 예 | 보증: | 36 달 |
| 키워드: | 3G SEPTE SFP 단일 송신기 | ||
| 강조하다: | 1310nm 한 개의 송신기 모듈,10 킬로미터 단일 송신기 모듈,비 MSA 3G SDI SFP |
||

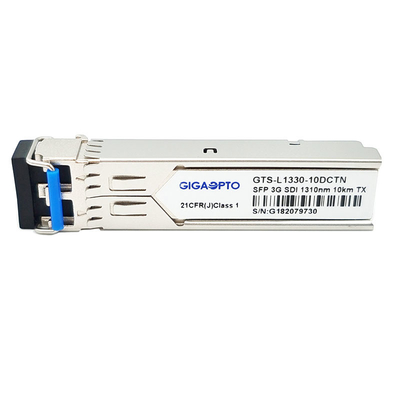

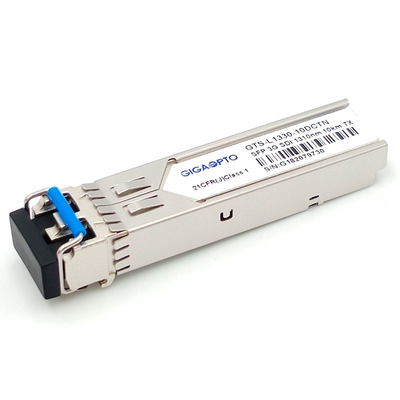

비 MSA 에이치디에스디아이 SD-SDI 3G SDI SFP Tx 1310nm 10 킬로미터 화면 병적 패턴 단일 송신기 모듈 DDM
기능 명세
| 상품 이름 | 3G SDI 단일 송신기 | 약속 어음 (부품 번호.) | GTS-L1330-10DCTN |
| 대역폭 | 50Mb/s - 2.97Gb/s | 핀 할당 | 논-MSA |
| 모듈 타입 | 한 개의 TX | 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 (TX) | 1310nm | 케이블 거리 | 10 킬로미터 |
| 접속구의 형태 | 단순한 LC | 섬유형 | 단일 모드 빛 섬유 |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 이용 불가능 |
| 전원 전압 | 3.3V | 경향 (맥스) | 350mA |
| 평균 출력 전력 | - 5~0dBm | 소광비 | >5.0dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | DDM | 지원받습니다 |
| OEM / ODM | 지원받습니다 | 중량 | 0.025 킬로그램 |
| 애플리케이션 | SMPTE 297-2006 적합한 전기-광학 인터페이스 | ||
| HDTV / SDTV 서비스 인터페이스 | |||
기술
기가옵투의 GTS-L1330-10DCTN 3G SDI 비디오 SFP TX 송신기 모듈은 단순한 LC 연결기와 1310nm 사고 방식을 통해 SMF 위의 10 킬로미터 전송 위에서 단일 채널 비디오 전송 응용을 위해 설계됩니다, 그것이 50Mb/s부터 2.97Gb / Ｓ까지 자료 비율을 지원합니다, 이 송신기가 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
특징
애플리케이션
핀 정의
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴으로 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다. SMPTE 424M은 단일 광섬유 케이블 위에서 2.970 그비트 / Ｓ와 2.970/1.001 그비트 / Ｓ의 비트 전송률을 고려하여 SMPTE 259M과 SMPTE 344M과 SMPTE 292M에 팽창하는 표준입니다. 이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
