제품 상세 정보:
|
| 상품 이름: | 3G SDI 화면 SFP TX | 비트율: | 3Gb/s |
|---|---|---|---|
| 사고 방식(tx): | 1310nm | 핀 할당: | MSA |
| 광 커넥터: | LC | 거리: | 10 킬로미터 |
| DDM: | 예 | 보증: | 3-년 |
| 키워드: | 3G 디지털 영상 단일 송신기 | ||
| 강조하다: | 10 킬로미터 SDI SFP,TX1310nm SDI SFP,SD SDI 송신기 |
||
3Gb/s 1310nm 10 킬로미터 DOM LC SMF 단일 송신기 화면 병적 패턴 송수신기 모듈 MSA 핀 배치
기능 명세
| 상품 이름 | 3G SDI 화면 SFP TX | 부품번호 | GTS-L1330-10DCT |
| 대역폭 | 50 Mb / Ｓ - 2.97 Gb / Ｓ | MSA / 논-MSA | MSA |
| 모듈 타입 | 단일 송신기 | 온도 범위 | 0 내지 70' Ｃ / -20 내지 85' Ｃ |
| 사고 방식 (TX) | 1310nm | 섬유 거리 | 10 킬로미터 |
| 접속구의 형태 | LC | 케이블 유형 | SMF G.652 |
| 송신기 타입 | DFB | 수납구 | 이용 불가능 |
| 전원 전압 | 3.3V | 총전류 (맥스) | 400mA |
| TX 광학력 | - 7~0dBm | 소광비 | >5.0dB |
| 병적 패턴 | 채무 불이행으로서의 지원 | 디지털 진단상의 | 채무 불이행으로서의 지원 |
| OEM / ODM | 예 | 프로토콜 | SFP MSA |
| 애플리케이션 | 에이치디에스디아이 /SD-SDI /3G -SDI | ||
기술

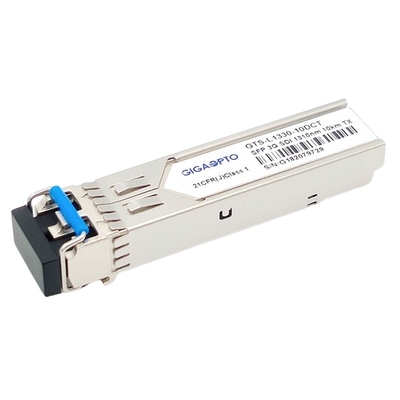

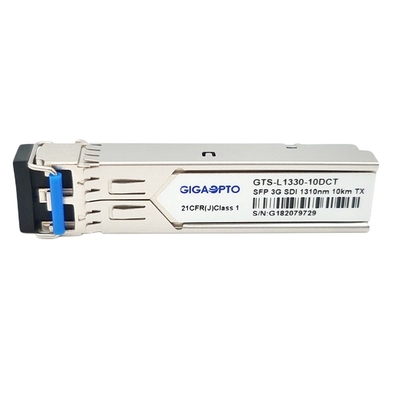

기가옵투의 GTS-L1330-10DCT 3G SDI 비디오 SFP TX 송신기 모듈은 단순한 LC 연결기와 1310nm 사고 방식을 통해 SMF 위의 10 킬로미터 전송 위에서 단일 채널 비디오 전송 응용을 위해 설계됩니다, 그것이 50Mb/s부터 2.97Gb / Ｓ까지 자료 비율을 지원합니다, 그들이 특히 SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다.
이 송신기는 양구간으로 구성됩니다 : DFB 레이저 송신기와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
특징
애플리케이션
핀 정의
기록 : 영화의 사회와 SMPTE의 단축형인 텔레비전 엔지니어 기구들은 병적 패턴과 고선명 비디오 신호를 다루는 기준을 가지고 있습니다. SMPTE의 표준은 현재 259M (SD-SDI), 344M (ED-SDI), 292M (에이치디에스디아이)과 424M (3G SDI)를 요구합니다. SMPTE 424M은 단일 광섬유 케이블 위에서 2.970 그비트 / Ｓ와 2.970/1.001 그비트 / Ｓ의 비트 전송률을 고려하여 SMPTE 259M과 SMPTE 344M과 SMPTE 292M에 팽창하는 표준입니다. 이러한 비트 전송률은 50 또는 60 초당 프레임에 있는 1080p 비디오에 충분합니다.
