제품 상세 정보:
|
| 상품 이름: | 3G SDI 비디 SFP 송수신기 | 비트 전송률: | 50 Mb / Ｓ - 2.97 Gb / Ｓ |
|---|---|---|---|
| 사고 방식: | TX1550nm/RX1310nm | 성분: | DFB는 레이저 광선을 발하고 고정합니다 |
| 연결기: | 단순한 LC | 거리: | 3G SDI를 위한 40 킬로미터 |
| 보증: | 3년 | OEM / ODM: | 지원받습니다 |
| 키워드: | 3G 디지털 영상 SFP | ||
| 강조하다: | RX1310nm 송신기 수신기 모듈,TX1550nm 송신기 수신기 모듈,SMPTE SFP |
||

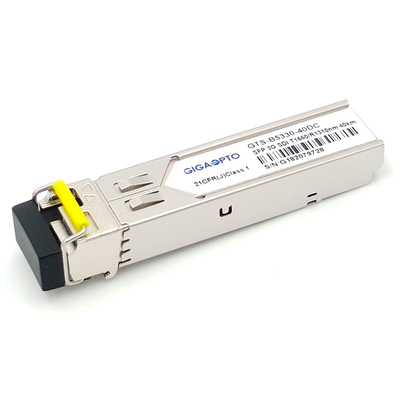

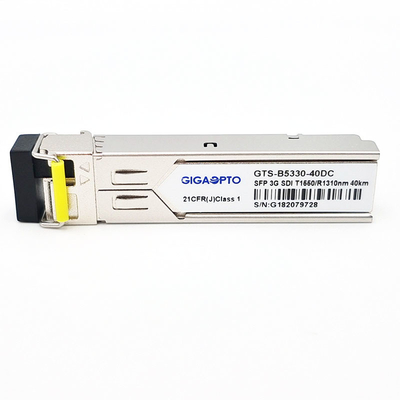

SD/HD/3G-SDI LC SMF DDM MSA 핀 배치를 위한 3Gb/s 비디 SFP TX1550nm/RX1310nm 40 킬로미터 화면 병적 패턴 송수신기 모듈
기능 명세
| 상품 이름 | 3G SDI 비디 SFP | 일부 / 수 | GTS-B5330-40DC |
| 비트율 | 50Mb/s - 2.97Gb/s | 핀 할당 | MSA |
| 모듈 타입 | 송신기 + 수신기 | 온도 | Com. |
| 사고 방식 | TX1550nm/RX1310nm | 섬유 거리 | G.652에 있는 40 킬로미터 |
| 인터페이스 | 단순한 LC | 섬유상 | 단일 모드 빛 섬유 |
| 송신기 타입 | DFB 비디 | 수신기 유형 | 핀 |
| 공급 전압 | 3.3V | 경향 (맥스) | 450mA |
| TX 광학력 | - 2~ +3dBm | Rx 민감도 (3G-SDI) | < -18dB=""> |
| Rx 민감도 (에이치디에스디아이) | < -21dB=""> | ||
| Rx 민감도 (SD-SDI) | < -22dB=""> | ||
| 소광비 | >5.0dB | 수신기 포화 | > 0dBm |
| 병적 패턴 | 채무 불이행 | 실시간 진단상의 | 지원받습니다 |
| OEM / ODM | 지원받습니다 | 프로토콜 | SFP MSA |
| 애플리케이션 | SMPTE 297-2006 순응하는 전기-광학 인터페이스 고밀도 비디오 라우터 | ||
기술
송신하기 위해 설계된 섬유 비디 SFP 광 송수신기 모듈을 기가옵투의 GTS-B5330-40DC는 1이고 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받으세요.
송수신기는 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M의 SDI 병적 패턴을 지원하도록 설계되고 40 킬로미터의 SMPTE 424M 일련 rate,a 최대 거리가 단순한 LC 연결기와 단일 모드 빛 섬유 (SMF) 위에서 3Gbps 병적 신호로 성취할 수 있습니다
그것은 1310nm DFB레이저 송신기와 함께 있습니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 1550nm 검출기 전치증폭기를 사용합니다.
송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
기록 :이 양방향이 부서는 또 다른 송수신기 (우리의 GTS-B3530-40DC) 또는 보파장의 네트워크 장비와 함께 사용되어야 합니다.
특징
애플리케이션
핀 정의
