제품 상세 정보:
|
| 상품 이름: | SD/HD/3G SDI 양방향이 SFP 송수신기 | 자료 비율: | 3Gb/s |
|---|---|---|---|
| 사고 방식: | TX1310nm/RX1550nm | 성분: | DFB + 핀 |
| 인터페이스: | LC | 한계: | 3G SDI를 위한 40 킬로미터 |
| 보증: | 3-년 | OEM / ODM: | 지원받습니다 |
| 키워드: | SD/HD/3G SFP 비디 송수신기 모듈 | ||
| 강조하다: | SDI 화면 SFP 송수신기,3G 비디오 SFP 송수신기,SDI 송수신기 |
||

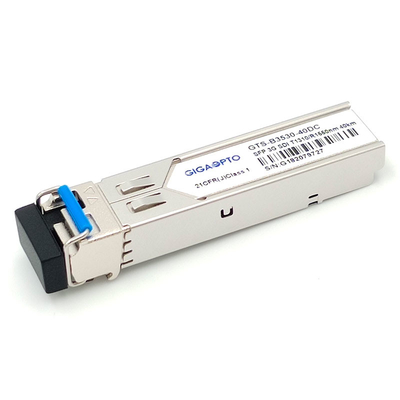

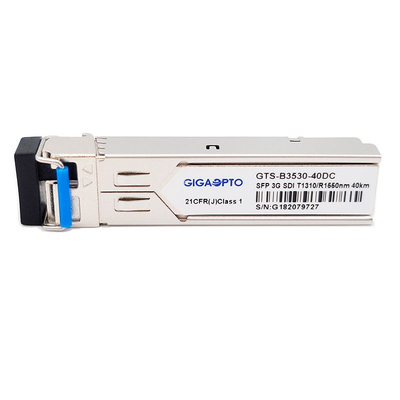

SD/HD/3G SDI 화면 SFP BIDI LC TX1310nm RX1550nm 40 킬로미터 송수신기 모듈 MSA
기능 명세
| 상품 이름 | 3G SDI 양방향이 SFP | 부품번호 | GTS-B3530-40DC |
| 자료 비율 | 2.97Gb/s | MSA / 논-MSA 핀 배치 | MSA |
| 모듈 타입 | 송수신기 | 작동 온도. | 70' Ｃ에 대한 0' Ｃ |
| 사고 방식 | TX1310nm/RX1550nm | 최대 광학적 거리 | 40 킬로미터 |
| 연결기 | LC 단순한 UPC | 케이블 유형 | SMF |
| 송신기 타입 | DFB 비디 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 총전류 (맥스) | 450mA |
| TX 광학력 | - 2~ +3dBm | Rx 민감도 (3G-SDI) | < -18dB=""> |
| Rx 민감도 (에이치디에스디아이) | < -21dB=""> | ||
| Rx 민감도 (SD-SDI) | < -22dB=""> | ||
| 소광비 | >5.0dB | 과부담 | > 0dBm |
| 병적 패턴 | 지원 | DDM | 예 |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 애플리케이션 | 일련 디지털 인터페이스 (SDI) 표준 SMPTE 297-2006 적합한 전기적-광학적 인터페이스 멀리 있는 디지털 표시 또는 보안 감시 시스템 전문적 비디오 방송 디지털 영화관 시스템 |
||
기술
송신하기 위해 설계된 섬유 비디 SFP 광 송수신기 모듈을 기가옵투의 GTS-B3530-40DC는 1이고 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받으세요.
송수신기는 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M의 SDI 병적 패턴을 지원하도록 설계되고 40 킬로미터의 SMPTE 424M 일련 rate,a 최대 거리가 단순한 LC 연결기와 단일 모드 빛 섬유 (SMF) 위에서 3Gbps 병적 신호로 성취할 수 있습니다
그것은 1310nm DFB레이저 송신기와 함께 있습니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 1550nm 검출기 전치증폭기를 사용합니다.
송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
기록 :이 양방향이 부서는 또 다른 송수신기 (우리의 GTS-B5330-40DC) 또는 보파장의 네트워크 장비와 함께 사용되어야 합니다.
특징
애플리케이션
핀 정의
