제품 상세 정보:
|
| 상품 이름: | 3G SMPTE 비디 광 전송부 | 대역폭: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| 사고 방식: | TX1550nm/RX1310nm | 성분: | DFB레이저 /는 고정합니다 |
| 연결기: | 단순한 LC | 거리: | 3G SDI를 위한 10 킬로미터 |
| 키워드 1: | SD/HD/3G SFP 비디 모듈 | 키워드 2: | SD/HD/3G 방송 SFP |
| 하이 라이트: | 3Gb/S 단일모드 비디 SFP,10 킬로미터 단일모드 비디 SFP,비디 SFP 모듈 |
||

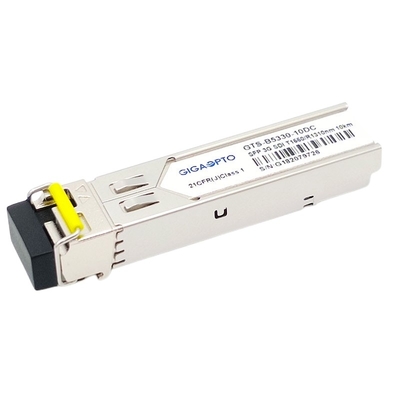

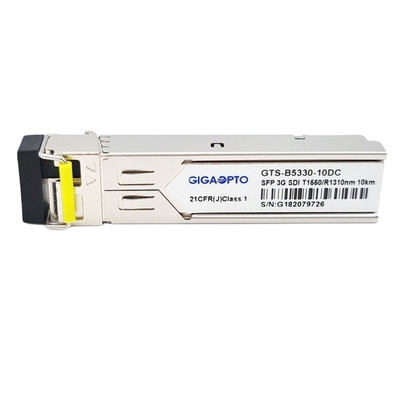

SD/HD/3G-SDI LC SMF DDM을 위한 3Gbps MSA SMPTE SFP 비디 TX1550nm/RX1310nm 10 킬로미터 송수신모듈
기능 명세
| Ｐ 로두트 이름 | 3G SMPTE 비디 SFP | 일부 / 수 | GTS-B5330-10DC |
| 비트율 | 50Mbit/s - 2.97Gbit/s | MSA 핀 배치 | 예 |
| 모듈 타입 | 송신기 + 수신기 | 임시. | Com. |
| 사고 방식 | TX1550nm/RX1310nm | 섬유 거리 | 10 킬로미터 |
| 연결기 | 단순한 LC | 섬유상 | SMF |
| LD는 타이핑합니다 | DFB 비디 | PD는 타이핑합니다 | 핀 |
| 전원 전압 | 3.3V | (전형적인) 총전류 | 200mA |
| 송신 전력 (dBm) | - 5~0dBm | SMPTE 424M 2.97 Gb / Ｓ 동안 민감도 | < -18dBm=""> |
| SMPTE 292M 1.485 Gb / Ｓ 동안 민감도 | < -20dBm=""> | ||
| 소광비 | >5.0dB | 전력 예산 | 12dB |
| 병적 패턴 | 지원 | DDM | 예 |
| 레이저 안전 | 등급 1 | OEM / ODM | 지원받습니다 |
| 프로토콜 | SFP MSA | ||
| 애플리케이션 | SD/HD/3G SDI | ||
기술
송신하기 위해 설계된 섬유 양방향성 SFP 광 송수신기 모듈을 기가옵투의 GTS-B5330-10DC는 1이고 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받으세요.
송수신기는 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M의 SDI 병적 패턴을 지원하도록 설계되고 10 킬로미터의 SMPTE 424M 일련 rate,a 최대 거리가 단순한 LC 연결기와 단일 모드 빛 섬유 (SMF) 위에서 3Gbps 병적 신호로 성취할 수 있습니다
그것은 1550nm DFB레이저 송신기와 함께 있습니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 1310nm 검출기 전치증폭기를 사용합니다.
송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
기록 : 이 양방향이 부서는 보파장의 또 다른 송수신기 또는 네트워크 장비와 함께 사용되어야 합니다.
특징
애플리케이션
핀 정의
